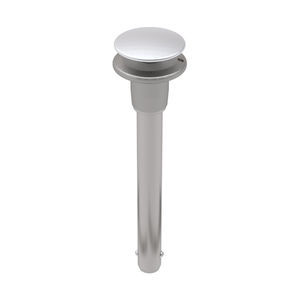

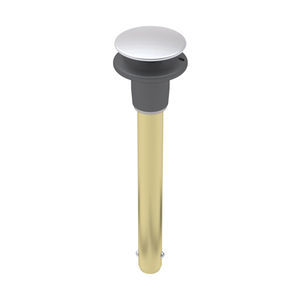

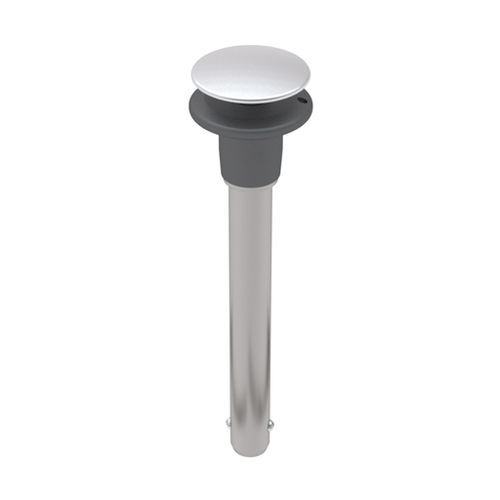

Kugelsperrbolzen mit Knopf DACH series

Edelstahl

Diese formschlüssigen Schnellspannstifte sind für eine Vielzahl von Befestigungs-, Positionierungs- und Ausrichtungsanwendungen geeignet. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Stift in ein Loch eingeführt oder aus diesem herausgezogen werden kann. Die Schäfte sind aus rostfreiem Stahl 17-4 gefertigt. Die Kuppelbetätigungsknöpfe sind aus 2024-T4 Aluminium gefertigt und klar eloxiert. Die Griffe sind aus 2024-T4 Aluminium gefertigt und schwarz eloxiert. Der große, ergonomische Kuppelbetätigungsknopf erleichtert die Montage und Demontage. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 3/16 Zoll. Durchmesser Max: 0,1885 Zoll. Durchmesser Schaft - Min: 0,1870 in. Länge Griffstück: .50 in. Breite an den Kugeln: .220 in. Länge bis zur Spitze der Kugeln: .260 in. Höhe Kopf: 1.00 in. Durchmesser Basis des Griffs: 0,47 in. Höhe Basis des Griffs: 0,63 in. Durchmesser Knopf: 0,75 in. Durchmesser Handgriff - Rand: 0,81 in.
