Elektrischer Türcontroller E145S

Hauptmerkmale

• Breitbereichs-Schaltnetzteil mit verbesserter Leistung und nicht abnehmbarem Kunststoffdeckel.
• Integrierte resistive Eingänge für Sicherheitskante zur direkten Verbindung von 8.2 KΩ Sicherheitskanten; zwei unabhängige Eingänge (öffnen und schließen).
• Größerer Mikroprozessor mit mehr Speicher zur Aktivierung zusätzlicher Funktionen über Simply Connect.
• Steckbarer Anschluss für Konnektivitätsmodule bleibt erhalten; USB B entfernt, Programmierung und Firmware-Vorgänge über USB A (Sticks).

Produktdetails

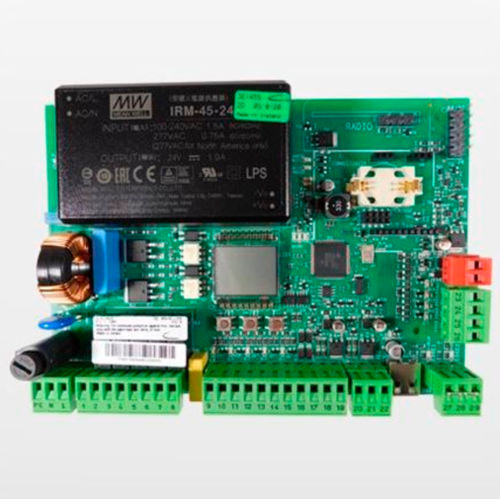

Die elektronische Steuerplatine E145S (Artikel-Nr. 790076) ist die 230V-Version als Nachfolger der E145-Platine und wurde für die Kompatibilität mit Simply Connect eingeführt. Die Platine behält den steckbaren Anschluss für Konnektivitätsmodule, wodurch Programmierung über Simply Connect möglich ist. Der USB-B-Anschluss wurde entfernt, daher ist eine direkte PC-Verbindung mit EasyBoard über USB B nicht möglich.
EasyBoard-Konfigurationen können auf einem USB-Stick gespeichert und auf die Platine hochgeladen werden. Firmware-Updates und SETPROG-Uploads erfolgen über USB A (Stick). Programmierfunktionen der 3. Ebene können weiterhin aktiviert werden, indem gespeicherte EasyBoard-Dateien vom Stick geladen werden.

Vergleich zwischen der aktuellen E145 und der E145S

• E145 — USB B + USB A | E145S — nur USB A (kein USB B)
• E145 — Standard-Mikroprozessor (eingeschränkte künftige Simply Connect-Updates) | E145S — größerer Mikroprozessor (mehr Speicher)
• E145 — Bootloader erwartet E145-Firmware (Dateiname E145sw.COD) | E145S — Bootloader erwartet E145S-Firmware (Dateiname E145Ssw.COD)
• E145S — integrierte Eingänge für Sicherheitskante (bei E145 nicht vorhanden)

FAQs zur neuen E145S-Steuerplatine

• Kann ein altes SETPROG hochgeladen werden? — JA. Sicherheitskanten-Parameter (bei vorheriger E145 nicht vorhanden) werden mit Standardeinstellungen geladen; NCPassword muss auf DEFAULT gesetzt werden (bei vorhandenem Passwort via EasyBoard zurücksetzen).
• Kann ein neues SETPROG mit EasyBoard erstellt und hochgeladen werden? — JA. SETPROG auf einem USB-Stick speichern und auf die Platine hochladen; Passwort muss DEFAULT sein.
• Kann man Interface-Karten/Kabel am Simply Connect-Anschluss anschließen, um EasyBoard direkt zu nutzen? — NEIN.
• Können Funkcodes per USB-Stick herunter-/hochgeladen werden? — JA.
• Können Fernbedienungen direkt über Omnidec mit EasyBoard aktiviert/deaktiviert werden? — NICHT direkt (kein USB B). Die Fernbedienungsliste kann in EasyBoard geändert, auf Stick gespeichert und auf die E145S geladen werden.
• Kann die Firmware per USB A aktualisiert/gedowngraded werden? — JA. Firmware-Updates und Downgrades über USB A werden unterstützt; beachten Sie, dass ab FW4.0 die BUS-Eingangsfunktionen auf Standardwerte gesetzt werden, wenn die Platine bereits programmiert ist.

Technische Daten

• Modellvariante: Steuerplatine E145S
• Artikelnummer: 790076
• Stromversorgung: ausgelegt für 230V-Systeme
• Netzteil: Breitbereichs-Schaltnetzteil mit verbesserter Leistung
• Gehäuse: nicht abnehmbarer Kunststoffdeckel
• Sicherheitskanten: integrierte resistive Eingänge für direkte Verbindung von 8.2 KΩ Sicherheitskanten; zwei unabhängige Eingänge (öffnen/schließen)
• Prozessor: größerer Mikroprozessor mit erweitertem Speicher für Simply Connect-Funktionen
• Konnektivität: Steckverbinder für Konnektivitätsmodule (Simply Connect). USB B entfernt; Programmierung, SETPROG und Firmware-Uploads über USB A (Stick)
• Firmware: Bootloader erkennt E145S-Firmware (Dateiname E145Ssw.COD); Updates/Downgrades über USB A
• Programmierung: EasyBoard-Dateien können auf USB-Stick gespeichert und hochgeladen werden; direkte PC-Verbindung via USB B nicht verfügbar
• Einschränkungen: Live-Überwachung und Timer-Funktionen, die mit USB B auf der vorherigen Platine verfügbar waren, sind auf der E145S nicht verfügbar
