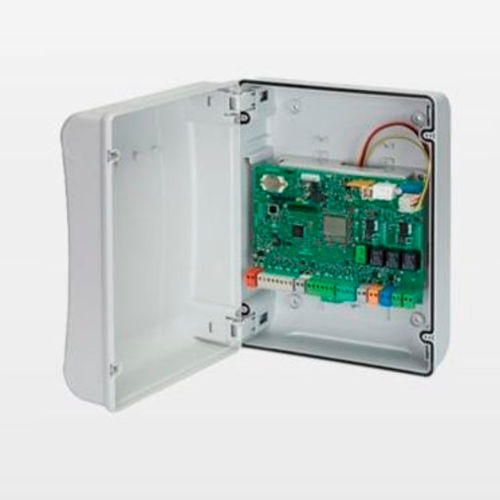

Funkgesteuerter Gate-Treiber E124

Hauptmerkmale

• Steuerplatine für Schwenktorantriebe 24V
• Zusätzliche Programmierfunktionen über ein Gerät mit USB-Anschluss zugänglich

Produktdetails
Die Steuerplatine E124 gilt als eine der leistungsstärksten elektronischen Steuerungen für Schwenktore, die derzeit auf dem Markt erhältlich sind. Kompatibel mit FAAC 24V Schwenktorsystemen; die E124 steuert auch andere Marken. Es handelt sich um eine hochflexible Steuerplatine mit einer großen Auswahl an variablen Parametern für Schwenktorinstallationen.

Hohe Programmierbarkeit, bietet:

• 10 Standardlogiken, die weiter angepasst werden können und so nahezu unbegrenzte Programmiermöglichkeiten bieten
• 50 verschiedene Leistungsstufen und 10 unterschiedliche Geschwindigkeiten, die unabhängig voneinander verändert werden können, um maximale Leistung bei Überwachung der Anti-Quetsch-Sicherheit zu ermöglichen
• Leistungsstarke Motorausgänge erlauben die Versorgung der FAAC-Motoren mit bis zu 36Vdc, was höhere Geschwindigkeiten gegenüber anderen 24V-Platinen ermöglicht
• Verwaltung von Endschaltern und Encodern für Sicherheit und Normenkonformität

Weitere Merkmale

• Ultra sense-Funktion zur Hinderniserkennung bei hydraulischen Antrieben
• Hold-closed-Funktion zum Pulsen der Flügel geschlossen alle 1 bis 48 Stunden
• Zähler für Zyklen, der die Gesamtzahl der Zyklen anzeigt oder so eingestellt werden kann, dass nach einer festgelegten Anzahl von Zyklen Unterstützung angefordert wird
• 32-Bit-Prozessorplattform mit Kapazität für Softwareentwicklungen; Software kann über einen USB-Anschluss auf die Platine geladen werden
• Kann über Drucktasten programmiert werden; erweiterte Programmierung über PC möglich (Software verfügbar)

PC-Programmierung
Die PC-Programmierung ermöglicht den Zugriff auf alle Installationsparameter, die sich mit einem Tastendruck leicht anpassen lassen; es besteht die Möglichkeit einer Kennwortschutzfunktion. Ein einfaches USB-Kabel verbindet den PC mit der Steuerplatine. Die PC-Verbindung erlaubt die Überwachung des Systembetriebs in Echtzeit und liefert Daten zur Feinabstimmung. Vorhandene Steuerplatinen-Programmierungen können zur Analyse oder Änderung auf einen angeschlossenen PC hochgeladen werden.

Technische Daten

• Schaltbare Anti-Wind-Funktion zur Steuerung des Betriebs bei windigen Bedingungen
• Einstellbare Verzögerungszeiten und Geschwindigkeit zur Programmierung auf spezifische Standortanforderungen
• Batterie-Backup-Option verfügbar (UK-BATTERY)
• Fussgängerbefehl programmierbar für jeden erforderlichen Öffnungsprozentsatz und unterschiedliche Pausenzeiten; enthält Dead-Man-Funktion zum Testen von Drehrichtung und Funktion des Motors
• Zwei Anschlüsse für Funkempfang, die gleichzeitig zwei verschiedene Funkfrequenzen verwalten können (einer für XF-Empfänger und einer für RP/Decoder/Minidec-Empfänger); der 2. Kanal des XF-Empfängers kann so programmiert werden, dass er eine Ausgabe auf der Platine aktiviert
• Integrierte 6-Ereignis-/7-Tage-Uhr mit Sommerzeitanpassung; kann so verdrahtet werden, dass Tore offen gehalten oder Eingänge isoliert werden
• Protokolliert automatisch die letzten 128 Ereignisse, sobald Zeit und Datum eingestellt sind; Ereignisprotokoll mit PC abrufbar
• Programmierbare Eingänge und programmierbare Ausgänge
• Neue BUS-(2easy)-Zubehörteile können zusammen mit konventionellen Sicherheitsvorrichtungen im selben System verwendet werden
• Kraft und Geschwindigkeit können unabhängig voneinander variiert werden und erhöhen die Flexibilität
• Ermöglicht maximale Schubkraft beim Öffnen oder Schließen für einen sichereren Betrieb des Systems
