Trommelsauger für Späne Model 6393

IndustrieTrockenDruckluft

Übersicht
Das EXAIR Premium Chip Vac™ System P6393 ist ein druckluftbetriebenes Industriesaugsystem, ausgelegt für die effektive Aufnahme von Metall-, Holz- und Kunststoffspänen. Das System nutzt eine Direktströmungsdüse, um Späne in ein Standardfass zu befördern, und enthält einen Filterbeutel für staubige Materialien. Premium-Systeme werden mit einem 30-, 55- oder 110-Gallonen-Fass und robusten Aluminiumwerkzeugen geliefert.

Warnung
Nicht verwenden mit Materialien niedrigen Flammpunkts, brennbaren Flüssigkeiten (Heizöl, Alkohol, Mineralöle, Benzin, Kerosin) oder brennbarem Staub. Nicht geeignet für explosionsgefährdete Bereiche.

Anwendungen

• CNC-Maschinen
• Drehmaschinen
• Sägen
• Fräsmaschinen
• Bohrmaschinen
• Schleifmaschinen
• Fräsen/Router
• Spritzguss-/Formmaschinen
• Aufnahme von saugfähigen Materialien

Vorteile

• Keine beweglichen Teile
• Niedrige Anschaffungs- und Wartungskosten
• Keine Motoren, die verstopfen oder verschleißen
• Kein Strombedarf
• Späne landen direkt im Fass
• Leistungsstarke Direktstromwirkung
• Komplettes Zubehörset enthalten
• Ca. 50 % leiser als vergleichbare Elektrosauger

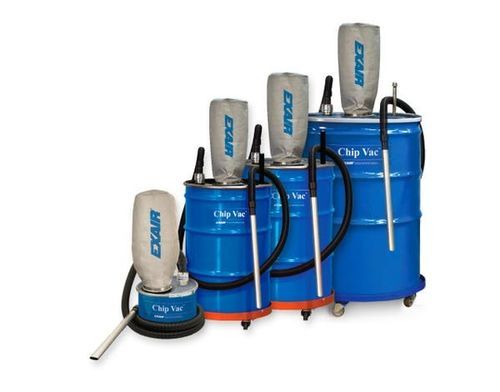

Chip Vac Ausführungen
Fünf Ausführungen erhältlich. Das Premium-System erweitert das Deluxe-System durch Hinzufügen eines 30-, 55- oder 110-Gallonen-Fasses, Tausch der Standardwerkzeuge gegen schwere Aluminiumwerkzeuge und Lieferung eines 10' (3 m) antistatischen Saugschlauchs. Ein 20' (6,1 m) Druckluftschlauch mit Schnellkupplungen ist ebenfalls enthalten.

Lieferumfang

• Chip Vac Saugvorrichtung
• Hebelverschluss-Fassdeckel
• Manuelles Absperrventil
• Filterbeutel
• 10' (3 m) flexibler antistatischer Saugschlauch, 1-1/2" (38 mm) I.D.
• 20' (6,1 m) Druckluftschlauch mit Schnellkupplungen
• Schwere Aluminium-Saugdüse
• Zwei Aluminiumverlängerungsrohre
• Aluminium-Fugendüse
• Runde Staubbürste
• Aluminium-Abzieher
• Aluminium-Bodendüse
• Werkzeughalter
• 30, 55 oder 110 Gallonen-Fass (Premium-Systeme)
• Fasswagen

Leistung — Chip Vac System Leistung
Fassgröße | Versorgungsdruck (PSIG / BAR) | Luftverbrauch (SCFM / SLPM) | Einlass | Schalldruckpegel (dBA)
30, 55, & 110 | 80 PSIG / 5.5 BAR | 40 SCFM / 1.132 SLPM | 3/8 NPT | 77 dBA
5 Gallonen | 80 PSIG / 5.5 BAR | 33 SCFM / 934 SLPM | 3/8 NPT | 77 dBA

Funktionsweise
Druckluft (typisch 80–100 PSIG / 5,5–6,9 BAR) strömt in eine ringförmige Plenumskammer und wird über gerichtete Düsen in die Düse eingeleitet. Die Luftstrahlen erzeugen am Einlass einen Unterdruck, der Material ansaugt, durch das Gerät beschleunigt und am Boden des Fasses ablegt. Die Abluft entweicht über den Anschluss im Fassdeckel; schwebende Partikel werden vom Filterbeutel zurückgehalten.

Technische Daten

• Marke: EXAIR
• Modell / SKU: P6393
• Handelsname: Premium Chip Vac™ System
• Verfügbare Fassgrößen: 5, 30, 55 oder 110 Gallonen (Premium enthält 30, 55 oder 110)
• Empfohlener Versorgungsdruck: 80 PSIG (5,5 BAR)
• Luftverbrauch: 40 SCFM (1.132 SLPM) für 30/55/110; 33 SCFM (934 SLPM) für 5 gal
• Lufteinlass: 3/8" NPT
• Schallpegel: ca. 77 dBA
• Saugschlauch: 10' (3 m) antistatisch, 1-1/2" (38 mm) I.D.
• Druckluftschlauch: 20' (6,1 m) mit Schnellkupplungen
• Filter: Filterbeutel für staubige Materialien enthalten
• Bauweise/Werkzeuge: schwere Aluminiumwerkzeuge (Premium)
• Betriebsprinzip: druckluftbetriebenes Vakuum, keine beweglichen Teile, kein Strom erforderlich
• Einsatzbereich: Aufnahme von Metall-, Holz- oder Kunststoffspänen und allgemeine Spänereinigung
• Beschränkungen: Nicht verwenden mit brennbaren Flüssigkeiten, Materialien mit niedrigem Flammpunkt oder brennbarem Staub
