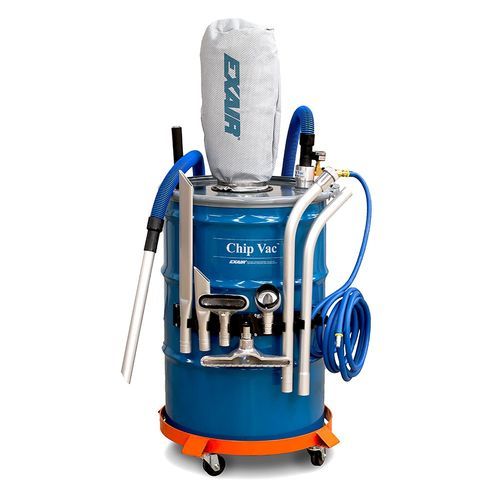

Trommelsauger für Späne Model 6193

IndustrieTrockenStaub

Übersicht
Das Chip Vac System von EXAIR, betrieben mit Druckluft, ist ein Industriestaubsauger zum Aufsammeln von Metall-, Holz- oder Kunststoffspänen sowie kleinen Verschmutzungen. Es erzeugt eine direkte Strömungsansaugung, die Späne in ein handelsübliches Fass befördert. Das Mini Chip Vac System wird mit einem 5 Gallonen Fass für kleine Aufgaben geliefert. Der mitgelieferte Filterbeutel reduziert luftgetragene Partikel bei sporadischer Nutzung. Fass nur beim Mini Chip Vac enthalten (Modell P6193).

Warnung
Nicht verwenden mit Materialien oder Flüssigkeiten mit niedrigem Flammpunkt oder brennbaren Stoffen wie Heizöl, Alkohol, Mineralölen, Benzin oder Kerosin. Nicht für brennbaren Staub geeignet.

Anwendungen

• CNC-Bearbeitungszentren
• Drehmaschinen
• Sägen
• Fräsmaschinen
• Bohrmaschinen
• Schleifmaschinen
• Router
• Spritzguss- und Formmaschinen
• Aufnahme von Bindemitteln und allgemeine Werkstattreinigung

Vorteile

• Keine beweglichen Teile im Vakuumerzeuger
• Kostengünstig und wartungsarm
• Kein Elektromotor erforderlich
• Späne gelangen direkt in das Fass zur einfachen Entsorgung
• Leistungsstarke Direktströmungswirkung für schnelle Aufnahme
• Lieferung mit Zubehör für den Einsatz
• Lautstärke geringer als bei typischen Elektrosaugern

Chip Vac Ausführungen

• Chip Vac: Universelle Späneaufnahme und -transfer. Enthält Chip Vac Vakuum, Hebelverschlusspfanne, automatische Sicherheitsabsperrventil, Filterbeutel, 10 ft flexible Saugschlauch 1-1/2 in, Späne-Führungsrohr, zwei Verlängerungsrohre, Fugendüse, Bürste und Schaber.
• Deluxe Chip Vac System: Ergänzt das Standardset um eine Fasskarre und einen Werkzeughalter für geschlossene Fassdeckel (30, 55 oder 110 Gallonen).
• Premium Chip Vac System: Erweitert das Deluxe Paket um ein 30, 55 oder 110 Gallonen Fass, robuste Aluminiumwerkzeuge, einen 10 ft antistatischen Schlauch und 20 ft Druckluftschlauch mit Schnellkupplungen.
• 5 Gallon Mini Chip Vac: Gleiches Funktionsspektrum in 5 Gallonen Ausführung; inkl. 5 Gallonen Fass mit Deckel und Spannring sowie Werkzeuge.
• 5 Gallon Deluxe Mini Chip Vac: Mini-System mit zusätzlicher Fasskarre.

Lieferumfang

• Chip Vac Vakuum-Baugruppe
• Hebelverschlusspfanne
• Manuelles Absperrventil
• Filterbeutel
• 10 ft flexibler Saugschlauch 1-1/2 in I.D.
• Späne-Führungsrohr und zwei Verlängerungen
• Fugendüse
• Bürste
• Schaber

Leistung des Chip Vac Systems

• 30, 55 & 110 gal — Versorgungsdruck: 80 PSIG (5.5 BAR) — Luftverbrauch: 40 SCFM (1,132 SLPM) — Einlass: 3/8 NPT — Schalldruck: 77 dBA
• 5 gal — Versorgungsdruck: 80 PSIG (5.5 BAR) — Luftverbrauch: 33 SCFM (934 SLPM) — Einlass: 3/8 NPT — Schalldruck: 77 dBA

Funktionsweise
Druckluft, typischerweise 80–100 PSIG (5.5–6.9 BAR), strömt in eine ringförmige Plenums-Kammer und wird durch gerichtete Düsen in den Trichter eingeleitet. Diese Strahlen erzeugen ein Vakuum am Einlass, saugen Material an, beschleunigen es durch die Einheit und leiten es in das Fass. Die Abluft entweicht über die Öffnung im Fassdeckel, während der Filterbeutel luftgetragene Partikel zurückhält.

Spezifikationen

• Marke: EXAIR
• Modell auf Produktblatt: P6193
• Fassoptionen: 5, 30, 55, 110 Gallonen
• Empfohlener Versorgungsdruck: 80 PSIG (typisch)
• Druckbereich: 80–100 PSIG (5.5–6.9 BAR)
• Luftverbrauch: 40 SCFM (1,132 SLPM) für 30/55/110 gal; 33 SCFM (934 SLPM) für 5 gal
• Lufteinlass: 3/8 NPT
• Schallpegel: 77 dBA
• Enthält: Hebelverschlusspfanne, manuelles Absperrventil, Filterbeutel, 10 ft flexibler 1-1/2 in Schlauch, Späne-Führungsrohr, zwei Verlängerungen, Fugendüse, Bürste, Schaber (Fass nur beim Mini Chip Vac enthalten)
• Warnhinweise: Nicht verwenden mit leicht entzündlichen Flüssigkeiten oder brennbarem Staub
