Air Wipe / zur Staubniederhaltung 2434

ReinigungTrocknungKühlung

Übersicht

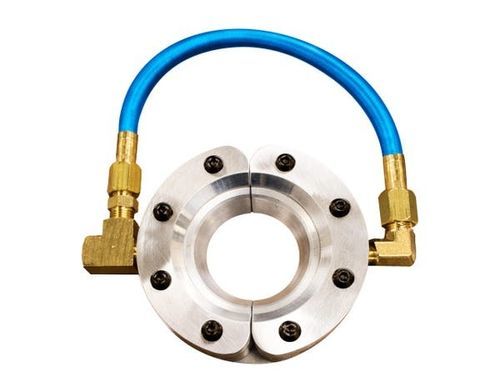

Das Standard Air Wipe™ von EXAIR erzeugt einen gleichmäßigen 360°-Luftstrom zum Abblasen, Trocknen, Reinigen und Kühlen von Rohren, Kabeln, extrudierten Profilen, Schläuchen und mehr. Das zweiteilige (geteilte) Design lässt sich einfach um das Fördergut klemmen, ein Aufschieben entfällt. Kits enthalten das Standard Air Wipe, Satz von Shims, Filterabscheider und Druckregler mit Kupplung.

Anwendungen

• Trocknung nach Waschen, Reinigen, Galvanisieren oder Beschichten
• Abblasen von Staub und Verunreinigungen
• Kühlung heißer Extrudate
• Gleichmäßiges Abwischen von Oberflächen
• Trocknung von extrudierten Profilen, Stäben und medizintechnischen Schläuchen
• Vermeidung von Lösungsmittelübertragung zur Unterbindung von Kreuzkontamination
• Abblasen von überschüssigem Wasser an Autotürdichtungen
• Entfernen von überschüssigen Beschichtungen, Wasser und Öl
• Trocknen von Rohr, Schlauch, Draht und Glasfaser
• Minimierung von Lösungsverlust durch Drag-out
• Reinigung von Lackierpistolenmundstücken
• Trocknen von Sieb- oder Inkjet-gedruckten Oberflächen
• Reinigung von Streifen und Bändern

Vorteile

• Leiser Betrieb
• Niedriger Druckluftverbrauch
• Gleichmäßiger 360°-Luftstrom über den gesamten Durchmesser
• Aluminium-Modelle bis 150°F (66°C) einsetzbar
• Keine Elektrizität, keine beweglichen Teile
• Kontaktloses Abwischen (keine Wischklinge)
• Zweiteiliges Design — kompakt, robust und einfach zu installieren
• Leicht und flach
• Gewindebohrungen zur Montage
• Variable Kraft und Durchfluss mittels Druckregelung
• Entspricht den OSHA-Anforderungen an Druck am Totpunkt und Geräusch

Materialien

• Konstruktion: Aluminiumgehäuse mit beschichteten Schrauben und Kunststoff-Shims (PVC-Druckluftschlauch für allgemeine Anwendungen bei Größen bis 4" / 102 mm enthalten)
• Temperaturbereich: bis zu 150°F (66°C) für Aluminium-Modelle
• Am besten geeignet für nicht korrosive Umgebungen, wenn keine Edelstahlbefestigungen erforderlich sind

Zubehör

• Standard Air Wipe Shim-Sets: Das Standard Air Wipe hat eine nominale Spaltstellung von .002" (0.05 mm). Shim-Sets (in Kits enthalten oder separat erhältlich) enthalten je zwei .001" (0.03 mm), .003" (0.08 mm) und .004" (0.10 mm) Kunststoff-Shims zur Anpassung von Kraft/Durchfluss durch Änderung des Spalts.
• Kits: enthalten ein Standard Air Wipe, Shim-Set, Filterabscheider (mit automatischer Entleerung, 5-Micron-Element passend zum Durchfluss) und einen Druckregler mit Kupplung (flussgerecht dimensioniert).

Systeme / Modelle (I.D. → Standard Air Wipe Only | Standard Air Wipe Kit | Standard Air Wipe Shim Set)
I.D. | Standard Air Wipe Only | Standard Air Wipe Kit | Standard Air Wipe Shim Set
1/2" (13mm) | 2430 | 2480 | 2350
1" (25mm) | 2431 | 2481 | 2351
2" (51mm) | 2432 | 2482 | 2352
3" (76mm) | 2433 | 2483 | 2353
4" (102mm) | 2434 | 2484 | 2354
5" (127mm) | 2435 | 2485 | 2355
6" (152mm) | 2436 | 2486 | 2356
7" (178mm) | 2437 | 2487 | 2357
9" (229mm) | 2439 | 2489 | 2359
11" (279mm) | 2441 | 2481 | 2361

Leistung (80 PSIG / 5.5 BAR) — Luftverbrauch & Schalldruckpegel
Modell | SCFM | SLPM | dBA
2429 | 11.1 | 314 | 82
2430 | 13.9 | 394 | 80
2431 | 19.1 | 541 | 80
2432 | 29.5 | 835 | 81
2433 | 39.8 | 1,127 | 82
2434 | 50.2 | 1,422 | 82
2435 | 60.6 | 1,716 | 82
2436 | 71.0 | 2,010 | 84
2437 | 81.3 | 2,302 | 85
2439 | 102.1 | 2,891 | 87
2441 | 122.8 | 3,477 | 89

Funktionsweise
Druckluft strömt in eine ringförmige Kammer und wird durch eine kleine ringförmige Düse mit hoher Geschwindigkeit gedrosselt. Der Hauptluftstrom folgt einem Coanda-Profil an einer geneigten Fläche und erzeugt in der Mitte einen Unterdruck, der Umgebungsluft in den Hauptstrom mitreißt. Das Ergebnis ist ein konischer 360°-Luftring, der sich an die Oberfläche des Materials anlegt und diese gleichmäßig mit Hochgeschwindigkeitsluft abwischt.

Technische Daten

• Verfügbare Innen-Ø (I.D.): 1/2", 1", 2", 3", 4", 5", 6", 7", 9" und 11" (13, 25, 51, 76, 102, 127, 152, 178, 229 und 279 mm). Sonderdurchmesser verfügbar.
• Materialien: Aluminiumgehäuse, beschichtete Schrauben, Kunststoff-Shims; PVC- Druckluftschlauch für allgemeine Anwendungen bei Größen bis 4" (102 mm) enthalten.
• Temperaturbereich: bis 150°F (66°C) für Aluminium-Modelle.
• Spaltstellung: nominal .002" (0.05 mm); Shim-Optionen: .001" (0.03 mm), .003" (0.08 mm), .004" (0.10 mm).
• Filtration: Kits enthalten einen Filter mit automatischer Entleerung und 5-Micron-Element, passend zum Durchfluss; saubere Luft verwenden.
• Druckluftanschlüsse: Anschluss an jeder Hälfte; Größen ab 9" (229 mm) haben zwei Anschlüsse pro Hälfte zur Gewährleistung eines gleichmäßigen Luftstroms.
• Montage: kann von der Druckluftzuleitung gestützt werden; Gewindebohrungen (1/4-20) auf der Abgangsseite.
• Regelung: Druckregler bietet stufenlose Kontrolle von Durchfluss, Kraft und Luftverbrauch; Kits enthalten einen richtig dimensionierten Regler.
• Luftverbrauchsbereich (bei 80 PSIG / 5.5 BAR): ca. 11.1 bis 122.8 SCFM je nach Modell.
• Schalldruckpegelbereich (gemessen bei 3' / 914 mm): ca. 80 bis 89 dBA je nach Modell.
• Kits enthalten: Standard Air Wipe, Shim-Set, Filterabscheider und Druckregler mit Kupplung (je nach Kit-Spezifikation).
