Air Wipe / Kühlung 2402SS

TrocknungReinigungzur Staubniederhaltung

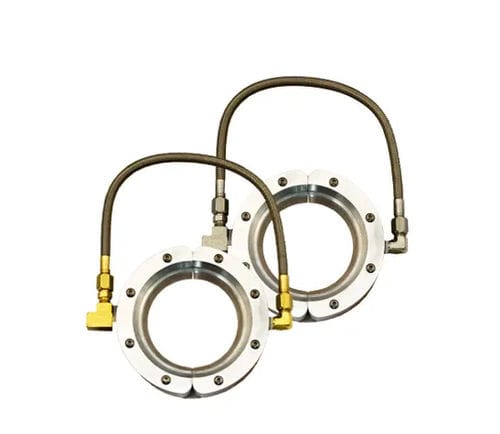

Beschreibung Das Super Air Wipe™ erzeugt einen gleichmäßigen 360° Luftstrom zum Abblasen, Trocknen, Reinigen und Kühlen von Rohr, Kabel, extrudierten Profilen, Schläuchen und Leitungen. Das zweiteilige (teilbare) Design lässt sich einfach um das durchlaufende Material klemmen und erspart das Durchfädeln. Modelle bis 4" (102 mm) werden mit einer geflochtenen Edelstahlleitung geliefert, die beide Hälften von einem Druckluftanschluss versorgt. Verfügbar in Innendurchmessern von 3/8" bis 11" (10–279 mm) und gefertigt aus luftfahrtgefähigem Aluminium oder Edelstahl Typ 303; Sonderfarben/-materialien auf Anfrage.

Anwendungen

• Trocknen nach Waschen, Reinigung, Galvanisieren oder Beschichtung
• Abblasen von Staub und Verunreinigungen
• Kühlung heißer Extrusionsprofile
• Gleichmäßiges Abwischen von Oberflächen
• Trocknen von extrudierten Profilen, Stäben und medizinischen Schläuchen
• Beseitigung von Lösungsmittelanhaftungen zur Vermeidung von Kreuzkontamination
• Abblasen von überschüssigem Wasser an Automobiltürdichtungen
• Entfernen von überschüssigen Beschichtungen, Wasser und Öl
• Trocknen von Rohr, Schlauch, Draht und Glasfasern
• Minimierung von Lösungsmittelverlusten durch Drag‑out
• Reinigung von Lackierpistolenspitzen
• Trocknung von Siebdruck‑ oder Inkjet‑Oberflächen
• Reinigung von Bändern und Streifen

Vorteile

• Leiser Betrieb
• Niedriger Luftverbrauch
• Gleichmäßiger 360° Luftstrom über den ganzen Durchmesser
• Edelstahl‑Beschläge korrosionsbeständig
• Hohe Temperaturbereiche (Aluminium bis 400°F / 204°C; Edelstahl bis 800°F / 427°C)
• Keine Elektrizität, keine beweglichen Teile
• Berührungsfrei — keine Wischklinge
• Teilbares Design — kompakt, robust, einfach zu installieren
• Leicht und flach mit Gewindebohrungen zur Montage
• Variable Kraft und Durchfluss über Druckregelung
• Entspricht OSHA‑Anforderungen bezüglich Totendruck und Lärm

Materialien Aluminium — luftfahrttaugliches Aluminium mit Edelstahlshim; geeignet für allgemeine Anwendungen ohne Korrosionsanforderungen; Edelstahlschrauben für feuchte Umgebungen; Temperaturbewertung bis 400°F (204°C). Typ 303 Edelstahl — üblicher Edelstahltyp mit guter Festigkeit für mäßig korrosive Umgebungen; Bewertung bis 800°F (427°C).

Zubehör

• Super Air Wipe Shim‑Sätze — ausgeliefert mit einer .002" (0.05 mm) Edelstahl‑Shim installiert; Shim‑Sätze enthalten zwei .002" Shims, die gestapelt werden können, um Spalt, Kraft und Durchfluss zu erhöhen (größerer Spalt erhöht Geschwindigkeit und Kraft bei leicht höherem Luftverbrauch und Geräusch)
• Kits — beinhalten Super Air Wipe, Shim‑Satz, Filterabscheider und Druckregler in passender Größe

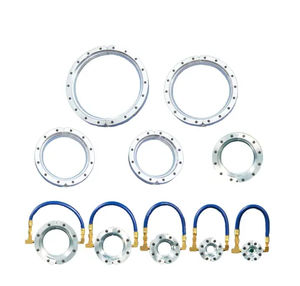

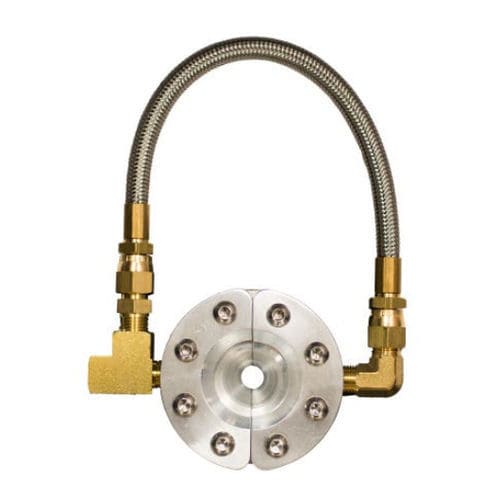

Verfügbare Modelle / Artikelnummern (I.D. / Aluminium Only / Aluminum Kit / Stainless Only / Stainless Kit / Shim Set) 3/8" (10 mm) | 2399 | 2449 | N/A | N/A | N/A
1/2" (13 mm) | 2400 | 2450 | 2400SS | 2450SS | 2350SS
1" (25 mm) | 2401 | 2451 | 2401SS | 2451SS | 2351SS
2" (51 mm) | 2402 | 2452 | 2402SS | 2452SS | 2352SS
3" (76 mm) | 2403 | 2453 | 2403SS | 2453SS | 2353SS
4" (102 mm) | 2404 | 2454 | 2404SS | 2454SS | 2354SS
5" (127 mm) | 2405 | 2455 | N/A | N/A | 2355SS
6" (152 mm) | 2406 | 2456 | N/A | N/A | 2356SS
7" (178 mm) | 2407 | 2457 | N/A | N/A | 2357SS
9" (229 mm) | 2409 | 2459 | N/A | N/A | 2359SS
11" (279 mm) | 2411 | 2461 | N/A | N/A | 2361SS

Hinweise zu Druckluft und Montage Jede Hälfte hat Drucklufteinlässe. Größen bis 4" enthalten eine geflochtene Edelstahlleitung zum Koppeln der Hälften an einen Anschluss. Größen ab 9" haben zwei Einlässe pro Hälfte und müssen entsprechend versorgt werden, um gleichmäßigen Luftstrom zu erhalten. Saubere, gefilterte Luft verwenden; Kits enthalten einen automatischen Abscheider mit 5 μm Filterelement, passend zum Durchfluss. Die Befestigung kann durch die Druckluft‑Zuleitung unterstützt oder über Gewindebohrungen (1/4‑20) auf der Abströmseite erfolgen. Ein Druckregler an der Zuleitung bietet stufenlose Kontrolle von Durchfluss, Kraft und Verbrauch; in Kits enthalten.

Technische Daten

• Produkt: Super Air Wipe™ (teilbares Design, 360° Abwisch‑Luftstrom)
• Materialien: Aluminium (Luftfahrtqualität) oder Typ 303 Edelstahl; Shims und Schrauben aus Edelstahl; geflochtene Edelstahlleitung bis 4" enthalten
• Verfügbare I.D.: 3/8", 1/2", 1", 2", 3", 4", 5", 6", 7", 9" und 11" (10, 13, 25, 51, 76, 102, 127, 152, 178, 229 und 279 mm)
• Standard Shim/Spalteinstellung: .002" (0.05 mm) Edelstahlshim installiert; Shim‑Sätze enthalten zwei .002"
• Temperaturbereich: Aluminium bis 400°F (204°C); Edelstahl bis 800°F (427°C)
• Befestigung: durch Druckluftleitung oder Gewindebohrungen (1/4‑20) auf der Abströmseite
• Filtration: saubere Luft empfohlen; Kits mit 5 μm Abscheider
• Regelung: Druckregler empfohlen; in Kits enthalten
• Typische Leistung bei 80 PSIG / 5.5 BAR — Verbrauch (SCFM), Durchfluss (SLPM) und Schallpegel (dBA): 2399: 11.1 SCFM, 314 SLPM, 82 dBA; 2400/2400SS: 13.9 SCFM, 394 SLPM, 80 dBA; 2401/2401SS: 19.1 SCFM, 541 SLPM, 80 dBA; 2402/2402SS: 29.5 SCFM, 835 SLPM, 81 dBA; 2403/2403SS: 39.8 SCFM, 1,127 SLPM, 82 dBA; 2404/2404SS: 50.2 SCFM, 1,422 SLPM, 82 dBA; 2405: 60.6 SCFM, 1,716 SLPM, 82 dBA; 2406: 71.0 SCFM, 2,010 SLPM, 84 dBA; 2407: 81.3 SCFM, 2,302 SLPM, 85 dBA; 2409: 102.1 SCFM, 2,891 SLPM, 87 dBA; 2411: 122.8 SCFM, 3,477 SLPM, 89 dBA
