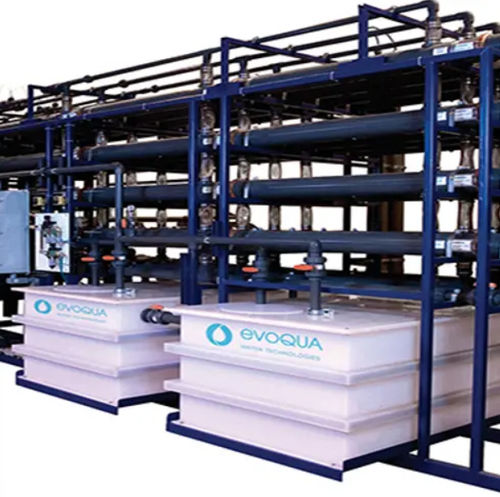

Membran-Ultrafiltrationsanlage EF/EFC series

kompakte Gleitflächerutschenfür die Abwasserbehandlung

Übersicht
Die Memtek EFC-Series Mikrofiltrationssysteme sind für Abwasserbehandlung und Prozessfiltration ausgelegt. Sie verwenden proprietäre Querstrom-Tubularmembranen zur Entfernung ausgefällter Verunreinigungen und liefern ein Filtrat, das für die Einleitung, die Wiederverwendung in nicht-kritischen Spülungen oder als Zudosierung für Umkehrosmose (RO) geeignet ist. Das modulare Design erlaubt Stand-alone-Einheiten, kombinierte Anlagen oder die Integration in bestehende Ausrüstung. Als RO-Zulauf erzielt man typischerweise eine Rückgewinnung von 75–90 %. Standard-E-Series-Einheiten verarbeiten Durchflüsse bis zu 400 gpm; für größere Kapazitäten sind kundenspezifische Ausführungen verfügbar. Die Systeme bieten kontinuierliche Feststoff-/Flüssigkeitstrennung und vereinfachten Betrieb.

EF Advanced Membrane Filtration Systems
Das kompakte, skidmontierte EF-Basispaket enthält die wesentlichen Prozess- und Reinigungskomponenten. Wichtige Elemente:

• Membranmodule (proprietäre Querstrom-Tubularmembranen)
• Rezirkulationspumpe
• In-situ Reinigungsring
• Backpulse-Mechanismus
• Instrumentierung und Steuerung

EFC Advanced Membrane Filtration Systems
Die EFC-Konfiguration erweitert das EF-Skidpaket um Rezirkulations- und Schlammhandling-Funktionen. Das EFC-System umfasst:

• Rezirkulationstank mit Pegelsteuerung
• Anti-Wirbel-Leitbleche
• Schlammpumpen-Transfer

RX und RXP Reaktionssysteme
RX/RXP-Reaktionssysteme sind prozessorientierte Behälter zur Unterstützung chemischer Reaktionen und Mischungen vor der Membrantrennung. Typische Merkmale:

• Korrosionsbeständige Behälter
• Schwerlast-Rührwerke
• Dosierpumpen
• Monitor- und Steuerungssysteme für chemische Reaktionen
• Pegelsteuerung und Alarme
• Zulauf-, Überlauf- und Ablassanschlüsse
• Steuerschrank
• Zugangsplattform und Abdeckungen

Werkstoff
Die Systeme sind für Chemikalien- und Abriebfestigkeit ausgelegt. Konstruktionsdetails:

• Membranen: fluorocarbon Rohrmembranen — nicht verstopfend, abrieb- und chlorbeständig
• Prozesstanks: glasfaserverstärkte Epoxidharze (FRP) oder hochdichtes Polyethylen (HDPE)
• Benetzte Komponenten: PVC, Polypropylen, Nylon, Edelstahl oder andere korrosionsbeständige Werkstoffe

Technische Daten

• Standard-E-Series Durchflusskapazität: bis zu 400 gpm (Standardgeräte); kundenspezifische Ausführungen für höhere Durchflüsse verfügbar
• Filtratqualität: geeignet für Einleitung, Wiederverwendung in nicht-kritischen Spülungen oder als RO-Zulauf
• RO-Rückgewinnung bei Einsatz als RO-Zulauf: typischer Anlagenrecycling 75–90 %
• Trennmodus: kontinuierliche Feststoff-/Flüssigkeitstrennung mittels Querstrom-Tubularmembranen
• EF-Systemkomponenten: Membranmodule, Rezirkulationspumpe, Reinigungsring, Backpulse, Instrumentierung & Steuerung
• EFC-Ergänzungen: Rezirkulationstank, Pegelsteuerung, Anti-Wirbel-Leitbleche, Schlammpumpe
• Konstruktionsmaterialien: Fluorocarbon-Membranen; Tanks in FRP-Epoxid oder HDPE; benetzte Teile in PVC, Polypropylen, Nylon, Edelstahl
