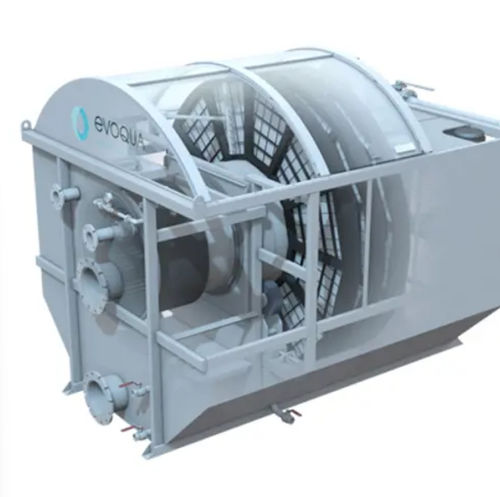

Scheiben-Filteraggregat Forty-X®

SiebPaneelfür Wasser

Übersicht
Die Forty-X® Disc Filter Armor Serie ist ein leistungsfähiges Filtersystem mit integriertem Vorabsieb und Edelstahldiffusionsplatten, das für hohe Schmutzfrachtbelastungen und größeren hydraulischen Durchsatz ausgelegt ist. Das gewebte optimum tertiary mesh (OTM) Filterpanel verwendet 316L-Edelstahlfäden, um ein Gewebe zu erzeugen, das die Feststoffauffangung und -abweisung verbessert. Die Panelkonfiguration umfasst einen robusten, formgepressten Tragrahmen und eine druckunterstützte Dichtung, die es den Panels ermöglicht, bei höherem Druckverlust zu arbeiten und im Vergleich zu gewebten Polyester-Flachplatten-Designs einen höheren Durchsatz zu liefern. Evoqua’s Forty-X Disc Filter Armor Serie kombiniert outside-in- und inside-out-Filtrationstechnologien in einer einzigen SPS-gesteuerten Einheit; das Zulaufwasser strömt durch das Vorabsieb (outside-in) in die Scheibenfilter-Panels (inside-out). Diese Kombination zweier Filtrationstechnologien in einer Einheit bietet eine effektive und robuste Lösung für anspruchsvolle Anwendungen.

Patente
Kann durch eines oder mehrere der folgenden Patente abgedeckt sein: 7,597,805; 7,972,508; 8,118,175; 8,409,436; 8,801,929; 8,808,542; 8,961,785.

Funktionen

• Integriertes Vorabsieb zur Aufnahme hoher Feststoffbelastungen und zum Schutz des Scheibenfilters durch Entfernung organischer und anorganischer Stoffe.
• Gewebte optimum tertiary mesh (OTM) Filterpanels verwenden 316L-Edelstahlfäden, um ein Gewebe zu erzeugen, das die Feststoffaufnahme und -abweisung verbessert.
• Automatisiertes chemisches Reinigungs­system.
• Einfache Bedienung und Wartung.
• Modulares Design bietet Flexibilität und Erweiterbarkeit.
• Geeignet für die Nachrüstung bestehender konventioneller Filter.

Eigenschaften / Technische Daten

• Filtrationstyp: Kombinierte outside-in (Vorabsieb) und inside-out (Scheibenpanels) Filtration in einer einzigen SPS-gesteuerten Einheit.
• Material der Filterpanels: Gewebtes optimum tertiary mesh (OTM).
• Fadenmaterial: 316L-Edelstahlfäden in den OTM-Panels.
• Panelaufbau: Robuster formgepresster Tragrahmen mit druckunterstützter Dichtung.
• Designvorteile: Nimmt hohe Feststoffbelastungen auf, verträgt höheren Druckverlust und bietet höheren hydraulischen Durchsatz gegenüber gewebten Polyester-Flachplatten-Designs.
• Reinigung: Automatisches chemisches Reinigungssystem inklusive.
• Steuerung: SPS/PLC-gesteuerte Einheit.
• Modularität: Modulares Design für Flexibilität und Erweiterbarkeit; geeignet für Retrofit konventioneller Filter.
• Dokumentation: Produktdatenblätter verfügbar (zwei Datenblätter referenziert).
• Patentabdeckung: Siehe oben aufgeführte Patente.
