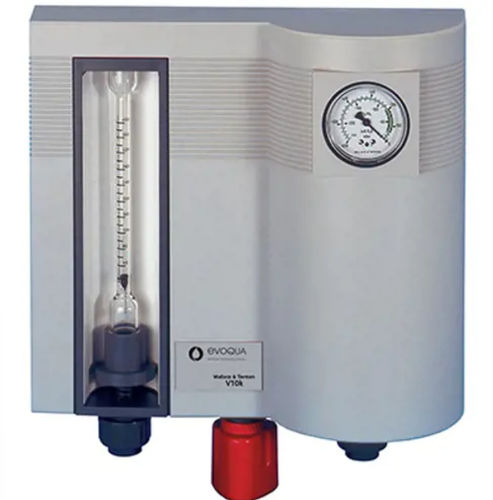

Vakuumsystem für die chemische Industrie V10K™

IndustrieautomatischModular

Übersicht
Niedrigkapazitiver, differenziell geregelter Vakualimentation zur Gasdosierung bis 15 kg/h. Modulares, wandmontierbares Design für industrielle Gaszufuhrsteuerung.

Kernbeschreibung
Der Wallace & Tiernan® V10K™ Fernvakualimentation besteht aus einem Vakuumregler am Gaseinlass, einer wandmontierten Gaskontrolleinheit mit Rotameter zur Anzeige der Fördermenge und einem wasserbetriebenen Injektor, der die Vakuumquelle für den Antrieb des Systems bereitstellt. Die V-Notch-Orifice-Strömungsregelung gewährleistet bewährte Genauigkeit und Wiederholbarkeit.

Highlights

• Bewährte Technologie mit langer Lebensdauer
• V-Notch-Orifice-Strömungsregelung für konstante Genauigkeit und Wiederholbarkeit
• Wartungsfreundiges Design — Komponenten leicht zugänglich

Funktionen

• Integrierte automatische Umschaltung auf eine frische Gasversorgung für kontinuierlichen Betrieb
• Große Durchflussmesser (5" und 10") für klare Ablesbarkeit und genaue Anzeige der Förderrate
• Flexible Steuerungsoptionen von manuell bis vollautomatisch
• Turn-down-Verhältnis 20:1 für manuelle und automatische Bedienung
• Wandmontageoption für kompakte Installation

Vorteile

• Optional vollautomatische Steuerung über Prozessregler oder mittels 4–20 mA Stellungsantrieb
• Manuelle Versionen können für automatische Steuerung nachgerüstet werden (elektrischer Positionierer)
• 20:1 Turn-down-Verhältnis reduziert Anpassungsbedarf im Feld für Min/Max-Durchflüsse

Technische Daten

• Maximale Chlor-Kapazität: 15 kg/hr
• Maximale Schwefeldioxid-Kapazität: 10 kg/hr
• Maximale Kohlendioxid-Kapazität: 8 kg/hr
• Maximale Ammoniak-Kapazität: 5 kg/hr
• Dosierfähigkeit bis zu 15 kg/hr (Produktkonstruktionsangabe)
• V-Notch-Orifice-Strömungsregelung für Genauigkeit und Wiederholbarkeit
• Vakuumregler an der Gaszufuhr, wandmontierte Gaskontrolleinheit mit Rotameter, wasserbetriebener Injektor als Vakuumquelle
• Integrierte automatische Umschaltung der Gasversorgung
• Große Durchflussmesser (5" und 10") für genaue Anzeige
• Steuerung: manuell bis vollautomatisch (inkl. 4–20 mA Stellungssteuerung)
• Turn-down-Verhältnis: 20:1
• Wandmontierbar; Komponenten für Wartungsfreundlichkeit ausgelegt
