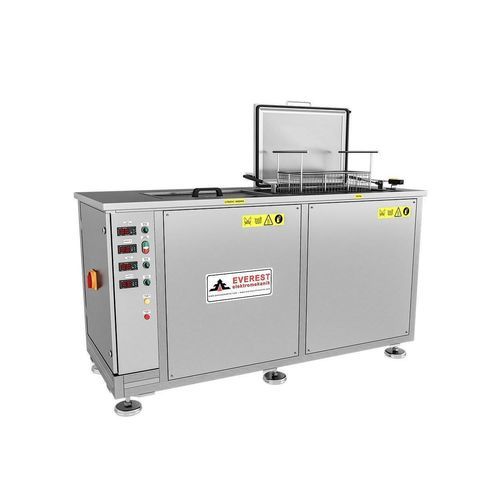

Ultraschall-Waschsystem MultiClean

automatischIndustrieTeile

Allgemeine Merkmale
Die MultiClean-Mehrstufen-Ultraschall-Waschanlagen sind für die präzise Reinigung empfindlicher Bauteile in Produktions- und Instandhaltungslinien ausgelegt. Sie entfernen Verunreinigungen aus kleinen Bohrungen und komplexen Geometrien vor der Oberflächenbehandlung oder Endmontage. Die Anlagen kombinieren Vorwäsche, Ultraschallwäsche, Spülen, Nachspülen und Trocknung; die Konfiguration richtet sich nach Verschmutzungsgrad und Produktionsanforderungen. Standardmäßig werden 28-kHz-Tankboden-Transducer eingesetzt; andere Frequenzen auf Anfrage.

Wesentliche Merkmale

• Waschsystem: Mehrstufige Ultraschall-Reinigungsanlage für Bauteile
• Arbeitsprinzip: Körbe mit Bauteilen durchlaufen Vorwäsche, Ultraschallwäsche, Spülen, optionale Passivierung und Trocknung
• Tankssystem: Mehrere Becken mit individueller Heizung
• Bauweise: AISI 304 Edelstahl (Standard)
• Ultraschall: 28 kHz Standard; 40 kHz oder Dual-/Multi-Frequenz auf Anfrage

Technische Daten

• MultiClean 2-60 — Korbmaße (w×l×h) mm: 250×450×350; Außenmaße (w×l×h) mm: 600×1650×900; Beckeninhalt: 60 L
• MultiClean 2-80 — Korb: 280×560×350; Außen: 630×1900×900; Becken: 80 L
• MultiClean 2-120 — Korb: 450×560×350; Außen: 800×1900×900; Becken: 120 L
• MultiClean 2-160 — Korb: 450×800×350; Außen: 800×2350×900; Becken: 160 L
• MultiClean 2-240 — Korb: 680×800×350; Außen: 1050×2350×900; Becken: 240 L
• MultiClean 3-60 — Korb: 250×450×350; Außen: 600×2300×900; Becken: 60 L
• MultiClean 3-80 — Korb: 280×560×350; Außen: 630×2670×900; Becken: 80 L
• MultiClean 3-120 — Korb: 450×560×350; Außen: 800×2670×900; Becken: 120 L
• MultiClean 3-160 — Korb: 450×800×350; Außen: 800×3350×900; Becken: 160 L
• MultiClean 3-240 — Korb: 680×800×350; Außen: 1050×3350×900; Becken: 240 L
• MultiClean 4-60 — Korb: 250×450×350; Außen: 600×2950×900; Becken: 60 L
• MultiClean 4-80 — Korb: 280×560×350; Außen: 630×3450×900; Becken: 80 L
• MultiClean 4-120 — Korb: 450×560×350; Außen: 800×3450×900; Becken: 120 L
• MultiClean 4-160 — Korb: 450×800×350; Außen: 800×4400×900; Becken: 160 L
• MultiClean 4-240 — Korb: 680×800×350; Außen: 1050×4400×900; Becken: 240 L
• MultiClean 5-60 — Korb: 250×450×350; Außen: 600×3600×900; Becken: 60 L
• MultiClean 5-80 — Korb: 280×560×350; Außen: 630×5170×900; Becken: 80 L
• MultiClean 5-120 — Korb: 450×560×350; Außen: 800×5170×900; Becken: 120 L
• MultiClean 5-160 — Korb: 450×800×350; Außen: 800×5400×900; Becken: 160 L
• MultiClean 5-240 — Korb: 680×800×350; Außen: 1050×5400×900; Becken: 240 L

Vorteile

• Platzsparende Anlage für mehrstufige Reinigungsprozesse
• Kosteneinsparung und einfache Integration in Fertigungslinien
• Umweltverträglicher Betrieb mit Filtrations- und Ölabscheidungsoptionen
• Energieeffiziente Ultraschallreinigung
• Geeignet für leichte bis mittelschwere Teile bis 40 kg (Standard)
• Manuelles Einlegen der Körbe Standard; Automatisierung optional

Reinigungsschritte

• Vorwäsche
• Ultraschallwäsche
• Optionale Waschstufe
• Spülen
• Optionales Nachspülen
• Heißlufttrocknung
• Vakuumtrocknung (optional)

Erweiterbare Merkmale

• Dual- und Multi-Frequenz-Ultraschall
• AISI 316L / 316T-Ausführung auf Anfrage
• Ölabscheidung und Pumpenfiltration
• Automatische Wasserbefüllung und -entleerung
• Pumpenkreislauf und chemische Dosiersysteme
• Pneumatische Schwingplattformen und vertikale/gleitende Abdeckungen
• Dreh- und schwenkbare Korbsysteme
• Kran-, pneumatische- und automatische Korbtransfersysteme; Linienintegration möglich

Technische Merkmale

• Produktname / Serie: MultiClean
• Waschsystemtyp: Mehrstufige Ultraschallreinigung
• Standard-Ultraschallfrequenz: 28 kHz (Tankboden-Transducer)
• Optionale Frequenzen: 40 kHz; Dual-/Multi-Frequenz möglich
• Material: AISI 304 Edelstahl standard (AISI 316L / 316T auf Anfrage)
• Tankkonfiguration: Mehrere Becken mit individueller Beheizung
• Typische Prozessstufen: Vorwäsche, Ultraschallwäsche, Spülen, Nachspülen, optionale Passivierung, Heißlufttrocknung, Vakuumtrocknung (optional)
• Handhabung: Manuelles Einlegen der Körbe standard; automatische/pneumatische/Kran-Transfers optional
• Beladung: Leichte bis mittelschwere Teile bis 40 kg (Standard)
• Schutzfunktionen: Schutz bei niedrigem Flüssigkeitsstand; einstellbare Reinigungszeit und -temperatur
• Optionale Systeme: Ölabscheidung, Pumpenfiltration, automatische Befüllung/Entleerung, Pumpenkreislauf, Dosierung, pneumatische Plattformen, drehbare Körbe
