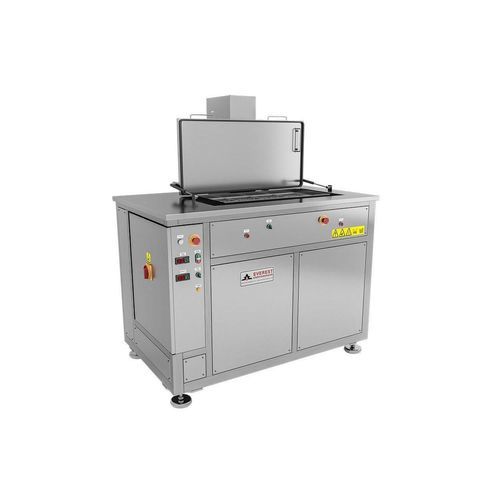

Ultraschall-Waschsystem AutoClean

für AutomobilanwendungenIndustriefür Marineanwendungen

Allgemeine Übersicht
Die Ultraschall-Waschsysteme AutoClean sind Einbad-Industrieanlagen, die für die präzise Reinigung von Motoren und Motorteilen in den Bereichen Automobil, Schiffbau, Bahn und Luftfahrt entwickelt wurden. Sie kommen in Produktion, Wartung und Reparatur zum Einsatz, vor der Oberflächenbehandlung oder Endmontage. Durch Ultraschallkavitation werden kleinste Löcher und komplizierte Geometrien erreicht und Verunreinigungen effektiver entfernt als bei manueller Reinigung.

Hauptmerkmale

• Waschsystem: Großes Einbad-Ultraschall-Waschsystem
• Funktionsprinzip: Auf einer bodenstehenden Plattform platzierte Teile werden durch Ultraschallkavitation gereinigt; Beladung manuell oder mittels Brücke/Kran möglich
• Tanklösung: Einzeltank mit integrierter Heizung
• Konstruktion: AISI 304 Edelstahl (Option AISI 316L / 316T)
• Ultraschall: Standard 28 kHz oder 40 kHz (Wandler seitlich oder am Boden je nach Tankgeometrie)

Technische Daten (Tabelle)
Modell | Maximale Beladehöhe (mm) | Tankgröße (l*b*h) mm | Außenmaße (l*b*h) mm | Tankvolumen (lt) | Beladegewicht (kg)
AutoClean 200 | 300 | 890*430*490 | 1450*924*1100 | 200 | 75
AutoClean 300 | 400 | 890*550*630 | 1530*1190*1170 | 300 | 250
AutoClean 400 | 400 | 1180*650*650 | 1830*1290*1170 | 500 | 250
AutoClean 600 | 450 | 1330*750*700 | 1980*1390*1220 | 680 | 250
AutoClean 800 | 650 | 1330*750*900 | 1980*1390*1420 | 960 | 500
AutoClean 1000 | 650 | 1580*800*890 | 2650*1440*1280 | 1200 | 500
AutoClean 1300 | 900 | 1580*800*1200 | 2750*1440*1580 | 1580 | 500
AutoClean 2000 | 900 | 1850*950*1200 | 3000*1600*1580 | 2100 | 900
AutoClean 3000 | 1000 | 2100*1100*1300 | 3250*1750*1700 | 3100 | 900
AutoClean 4500 | 1000 | 2700*1450*1300 | 3900*2100*1700 | 5000 | 900
AutoClean 6000 | 1000 | 3200*1600*1300 | 4400*2250*1700 | 6600 | 1500
AutoClean 9000 | 1200 | 3700*1700*1500 | 4800*2400*1900 | 9300 | 1500

Vorteile

• Platzsparend
• Kosteneffizient im Betrieb
• Geringere Umweltbelastung
• Energieeffizient
• Geeignet für schwere Bauteile
• Manuelle oder krangestützte Beladung
• Für empfindliche und präzise Reinigung ausgelegt
• Niedriger Flüssigkeitsstand-Schutz mit automatischer Abschaltung
• Einstellbare Reinigungszeit und Temperatur
• Optionale Integration in Serienfertigungslinien

Waschablauf
Der gesamte Reinigungszyklus erfolgt in einem einzigen Tank; Ultraschallkavitation und geregelte Heizung sorgen für eine gleichmäßige Entfernung von Verunreinigungen.

Zusatzoptionen

• Dual- und Mehrfrequenz-Ultraschall auf Anfrage
• Optionale Ausführung in AISI 316L oder AISI 316T
• Ölabscheidungssysteme
• Pumpenfiltration
• Automatische Befüll-/Entleerfunktionen
• Pumpenumlauf
• Chemikaliendosiersysteme
• Pneumatische Schwingplattformen
• Kundenspezifische Optionen verfügbar

Konstruktion / Technische Angaben

• Waschkonfiguration: Großes Einbad-Ultraschall-Waschsystem
• Tankkonfiguration: Einzeltank mit Heizung
• Materialien: Standard AISI 304 Edelstahl (Optionen AISI 316L / 316T)
• Ultraschallfrequenz: 28 kHz oder 40 kHz standard; Wandlerplatzierung abhängig von Tankgeometrie
• Betrieb: Beladung auf bodenstehender Plattform manuell oder per Kran; Kavitation erreicht kleinste Bohrungen und Vertiefungen
• Verfügbare Baureihe: AutoClean 200 bis AutoClean 9000 (siehe technische Tabelle für Maße, Volumen und Beladungsgewichte)
