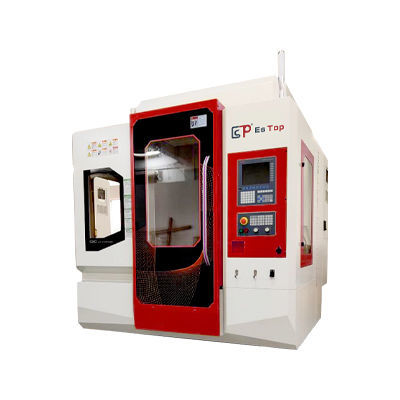

CNC-Bearbeitungszentrum / 5-Achsen HMU-600NCvertikal24 WerkzeugeScheiben
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achsen
- Spindelausrichtung
- vertikal
- Anzahl Werkzeuge
- 24 Werkzeuge
- Weitere Eigenschaften
- mit Linearmotor, Scheiben
- X-Hub
600 mm
(23,62 in)- Y-Hub
500 mm
(19,69 in)- Z-Hub
300 mm
(11,81 in)- Rotationsgeschwindigkeit
24.000 rpm, 40.000 rpm
(150.796 rad.min-1, 251.327 rad.min-1)- Tischrotation (C-Achse)
360 °
- Vorrückgeschwindigkeit X-Achse
60 m/min
- Vorrückgeschwindigkeit Y-Achse
60 m/min
- Vorrückgeschwindigkeit Z-Achse
60 m/min
- Positioniergenauigkeit
0,003 mm
(0,00012 in)- Wiederholbarkeit
0,002 mm
(0,00008 in)- Gesamtgewicht
5.000 kg
(11.023,11 lb)- Gesamtlänge
2.240 mm
(88,2 in)- Gesamtbreite
2.000 mm
(78,7 in)- Gesamthöhe
2.400 mm
(94,5 in)
Beschreibung
Produktübersicht
Der HMU-600NC ist ein hochdrehzahliges 5-Achsen CNC-Vertikalbearbeitungszentrum mit Wiegetisch (fünf Achsen), Linearmotorantrieben auf X/Y/Z und einem Scheibenmagazin mit 24 Werkzeugen.
Zusammenfassung
Hinweise
Technische Tabelle
X-Achse: 600 mm
Y-Achse: 500 mm
Z-Achse: 300 mm
Spindel-Tisch-Abstand: 85–385 mm
Scheibendurchmesser Wiegetisch: 260 mm; Max. Bearbeitungsdurchmesser: 400 mm
Drehwinkel: C 360° / A ±120°; Nenndrehzahl: A 253 U/min / C 105 U/min; Zulässiges Drehmoment: A 200 N·m / C 200 N·m
Standardspindel: HSKE40-D120-40000; Optionale Spindel: HSKE50-D150-24000
Werkzeugmagazin: Scheibe, 24T
Antrieb (X/Y/Z): Linearmotor
Max. Schnellverfahrgeschwindigkeit (X/Y/Z): 60/60/60 m/min
Positioniergenauigkeit (VID): 0,003 mm; Wiederholgenauigkeit (VID): 0,002 mm
Maschinengewicht: 5000 kg
Stellfläche (L×B×H): 2240×2000×2400 mm
Merkmale / Technische Spezifikationen
Der HMU-600NC ist ein hochdrehzahliges 5-Achsen CNC-Vertikalbearbeitungszentrum mit Wiegetisch (fünf Achsen), Linearmotorantrieben auf X/Y/Z und einem Scheibenmagazin mit 24 Werkzeugen.
Zusammenfassung
- Bearbeitungsbereich: X 600 mm, Y 500 mm, Z 300 mm
- Spindel-Tisch-Abstand: 85–385 mm
- Scheibendurchmesser Wiegetisch: 260 mm; max. Bearbeitungsdurchmesser: 400 mm
- Max. Tischbelastung: 00 kg
- Drehwinkel: C-Achse 360°, A-Achse ±120°; Nenndrehzahl: A 253 U/min / C 105 U/min; zulässiges Drehmoment: A 200 N·m / C 200 N·m
- Standardspindel: HSKE40-D120-40000; optionale Spindel: HSKE50-D150-24000
- Werkzeugmagazin: Scheibe, 24 Werkzeuge
- Antrieb (X/Y/Z): Linearmotor; max. Schnellverfahrgeschwindigkeit (X/Y/Z): 60/60/60 m/min
- Positioniergenauigkeit (VID): 0,003 mm; Wiederholgenauigkeit (VID): 0,002 mm
- Maschinengewicht: 5000 kg; Stellfläche (L×B×H): 2240×2000×2400 mm
Hinweise
- Produktmaße und -spezifikationen können ohne vorherige Ankündigung geändert werden.
- Aussehen und endgültige Konfiguration der Maschine werden im Vertrag und bei Lieferung bestätigt.
Technische Tabelle
X-Achse: 600 mm
Y-Achse: 500 mm
Z-Achse: 300 mm
Spindel-Tisch-Abstand: 85–385 mm
Scheibendurchmesser Wiegetisch: 260 mm; Max. Bearbeitungsdurchmesser: 400 mm
Drehwinkel: C 360° / A ±120°; Nenndrehzahl: A 253 U/min / C 105 U/min; Zulässiges Drehmoment: A 200 N·m / C 200 N·m
Standardspindel: HSKE40-D120-40000; Optionale Spindel: HSKE50-D150-24000
Werkzeugmagazin: Scheibe, 24T
Antrieb (X/Y/Z): Linearmotor
Max. Schnellverfahrgeschwindigkeit (X/Y/Z): 60/60/60 m/min
Positioniergenauigkeit (VID): 0,003 mm; Wiederholgenauigkeit (VID): 0,002 mm
Maschinengewicht: 5000 kg
Stellfläche (L×B×H): 2240×2000×2400 mm
Merkmale / Technische Spezifikationen
- Modell: HMU-600NC
- Bearbeitungsbereich: X 600 mm, Y 500 mm, Z 300 mm
- Spindel-Tisch-Abstand: 85–385 mm
- Scheibendurchmesser Wiegetisch: 260 mm
- Max. Bearbeitungsdurchmesser: 400 mm
- Max. Tischbelastung: 00 kg
- Drehwinkel: C-Achse 360°, A-Achse ±120°
- Nenndrehzahl: A 253 U/min / C 105 U/min
- Zulässiges Drehmoment: A 200 N·m / C 200 N·m
- Standardspindel: HSKE40-D120-40000
- Optionale Spindel: HSKE50-D150-24000
- Werkzeugmagazin: Scheibe, 24 Werkzeuge
- Antriebstyp (X/Y/Z): Linearmotor
- Max. Schnellverfahrgeschwindigkeit (X/Y/Z): 60/60/60 m/min
- Positioniergenauigkeit (VID): 0,003 mm
- Wiederholgenauigkeit (VID): 0,002 mm
- Maschinengewicht: 5000 kg
- Stellfläche (L×B×H): 2240×2000×2400 mm
