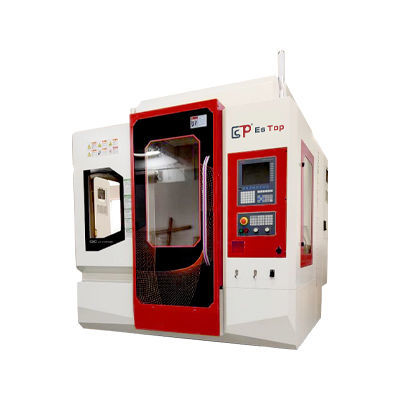

5-Achs-Bearbeitungszentrum HMU-500NCvertikalHSK-E4020 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Spindelnase
- HSK-E40
- Anzahl Werkzeuge
- 20 Werkzeuge
- Zuatzfunktion
- Fräs, Konturierung
- Weitere Eigenschaften
- Hochgeschwindigkeit, mit Linearmotor
- X-Hub
500 mm
(19,69 in)- Y-Hub
300 mm
(11,81 in)- Z-Hub
250 mm
(9,84 in)- Rotationsgeschwindigkeit
30.000 rpm, 40.000 rpm
(188.496 rad.min-1, 251.327 rad.min-1)- Maximalhöhe des Werkstücks
70 mm, 320 mm
(3 in, 13 in)- Tischrotation (C-Achse)
360 °
- Vorrückgeschwindigkeit X-Achse
60 m/min
- Vorrückgeschwindigkeit Y-Achse
60 m/min
- Vorrückgeschwindigkeit Z-Achse
60 m/min
- Maximale Tischlast
80 kg
(176 lb)- Positioniergenauigkeit
0,003 mm
(0,00012 in)- Wiederholbarkeit
0,002 mm
(0,00008 in)- Gesamtgewicht
4.500 kg
(9.920,8 lb)- Gesamtlänge
1.800 mm
(70,9 in)- Gesamtbreite
2.100 mm
(82,7 in)- Gesamthöhe
2.400 mm
(94,5 in)
Beschreibung
Produktübersicht
HMU-500NC ist ein 5-Achsen Vertikal-Bearbeitungszentrum, vergleichbar mit Dmg Mori Modellen, ausgelegt für komplexe Mehrachsenbearbeitung von kleinen bis mittelgroßen Bauteilen.
Hauptanwendungen
Wesentliche Spezifikationen
Spindel und Werkzeugmagazin
Antrieb, Genauigkeit und Steuerung
Abmessungen und Gewicht
Hinweis
HMU-500NC ist ein 5-Achsen Vertikal-Bearbeitungszentrum, vergleichbar mit Dmg Mori Modellen, ausgelegt für komplexe Mehrachsenbearbeitung von kleinen bis mittelgroßen Bauteilen.
Hauptanwendungen
- Komplexes 5-Achsen Konturfräsen und Finish
- Präzisionsteile für Formen, Werkzeuge und Komponenten in Luftfahrt, Automobil und Industrie
- Hochgeschwindigkeitsbearbeitung kleiner bis mittlerer Werkstücke
Wesentliche Spezifikationen
- Modellbezeichnung: HMU500 / HMU-500NC
- Verfahrwege X × Y × Z: 500 × 300 × 250 mm
- Abstand Spindelende zur Tischoberfläche: 70–320 mm
- Schwenk-Drehtisch (Achsen A/C) - Scheibendurchmesser: 200 mm
- Schwenk-Drehtisch - Max. bearbeitbarer Durchmesser: 300 mm
- Schwenk-Drehtisch - Max. Tischbelastung: 80 kg
- Schwenk-Drehtisch - Drehwinkel: C-Achse 360° / A-Achse ±120°
- Schwenk-Drehtisch - Nenn-Drehzahl: A: 120 U/min / C: 150 U/min
- Schwenk-Drehtisch - Zulässiges Drehmoment: A: 170 N·m / C: 45 N·m
Spindel und Werkzeugmagazin
- Standardspindel: HSKE40-D120 — 30000 U/min
- Optionale Spindel: HSKE40-D100 — 40000 U/min
- Werkzeugmagazin: Scheibentyp, 20 Plätze
Antrieb, Genauigkeit und Steuerung
- Antriebsart (X/Y/Z): Linearmotor
- Max. Schnellvorschub (X/Y/Z): 60 / 60 / 60 m/min
- Positioniergenauigkeit (VID): 0,003 mm
- Wiederholgenauigkeit (VID): 0,002 mm
Abmessungen und Gewicht
- Maschinengewicht: 4500 kg
- Aufstellfläche (L × B × H): 1800 × 2100 × 2400 mm
Hinweis
- Die Abmessungen dieses Produkts können ohne vorherige Ankündigung geändert werden.
- Das Erscheinungsbild der Maschine wird entsprechend dem tatsächlichen Auftrag und Versand angepasst.
