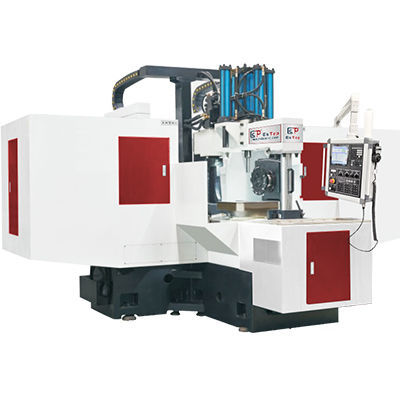

CNC-Fräsmaschine / 4-Achs TH-800NC

vertikal2 SpindelnNT50

Übersicht
Die TH-800NC ist eine CNC-Fräsmaschine mit Doppelkopf für die industrielle Metallbearbeitung. Sie verfügt über zwei NT50-Spindeln mit stufenloser Drehzahlregelung, einen 600 × 600 mm Tisch und eine maximale Tragfähigkeit von 2000 kg und eignet sich für die Bearbeitung breiter Werkstücke und schwerer Baugruppen.

Wesentliche Spezifikationen

• Modell: TH-800NC
• Steuerachsen: 4 (X/Y/Z/A)
• Spindeln: 2 × NT50, 2 × 15 kW
• Schnittbreite: 60–850 mm
• Tisch: 600 × 600 mm
• Maximale Zuladung: 2000 kg

Anwendungen
Geeignet für die Bearbeitung großer Metallplatten, Strukturbauteile und Serienbauteile in der Fertigung, im Werkzeugbau und in der Schwerindustrie, wo Doppelkopf-Bearbeitung Durchsatz erhöht und Rüstzeiten reduziert.

Technische Daten

• Schnittkapazität: 2 × 3 mm
• Schnittdurchmesser: 250 / 300 mm
• Spindeldrehzahl (stufenlos): 50–500 U/min
• Spindelleistung: 2 × 15 kW
• Antriebsleistung Achsen X/Y/Z/A: 3 / 3 / 3 / 2 kW
• Max. Vorschubgeschwindigkeit X/Y/Z: 8000 / 8000 / 8000 m/min
• Max. Schnittgeschwindigkeit X/Y/Z: 6000 / 6000 / 6000
• Spindelkonus: NT50
• Rechtwinkligkeit (mm/300mm): 0,015
• Maßgenauigkeit (mm/300mm): 0,015
• Hydrauliköltank: 80 L
• Schmieröltank: 3 L
• Maschinen-Nettogewicht: 12500 kg
• Benötigte Stellfläche: 4,6 × 4,2 m

Aufstellung & Stromversorgung
Strombedarf: AC380V/220V, 45 KVA. Ausreichende Bodenfläche und Hebeeinrichtungen für die Aufstellung vorsehen; Maschinengewicht 12 500 kg. Vor Lieferung Fundament und Stromversorgung mit dem verantwortlichen Ingenieur prüfen.

Optionen & Zubehör

• Werkzeuge und Spannvorrichtungen
• Kühl- und Späneförderanlagen
• Steuerungsvarianten und Softwarepakete

Bestellung & Support
Geben Sie bei Angebotsanfrage Modell TH-800NC und gewünschte Konfiguration an. Kontaktieren Sie Ihren ESTOP-Vertriebspartner für Lieferzeiten, Aufstellung und Ersatzteile.
