CNC-Fräsmaschine / 4-Achs TH-430NC

horizontalfür Stahlfür Aluminium

Product

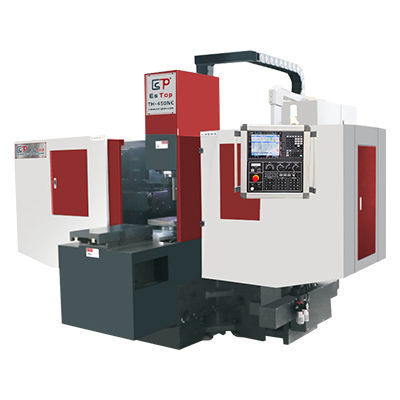

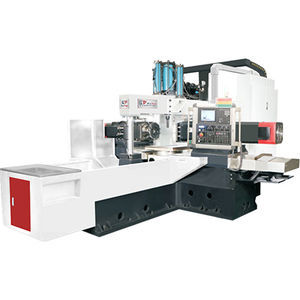

Die Duplex‑Fräsmaschine ESTOP TH-430NC ist eine CNC‑Zweikopf‑Lösung für präzise Metallbearbeitung im mittleren bis größeren Format. Die Maschine erlaubt simultanen oder unabhängigen Betrieb beider Spindeln zur Steigerung der Produktivität und Prozessflexibilität.

Hauptmerkmale

• Modell: TH-430NC
• Produkttyp: CNC Doppelkopf / Duplex‑Fräsmaschine
• Steuerachsen: 4
• Doppelte horizontale Spindeln: 2×7,5 kW, Konus NT50
• Tischabmessungen: 330×330 mm, max. Beladung 400 kg
• Schnittbreitenbereich: 15–350 mm; max. Schnittdurchmesser 200 mm
• Hochpräzise Komponenten von HIWIN, Mitsubishi, FAG, POSA

Spezifikationen

• Anzahl Steuerachsen: 4
• Schnittkapazität (mm): 2×2.0
• Schnittbreite (mm): 15–350
• Tischmaße (mm): 330×330
• Max. Beladungsgewicht (kg): 400
• Spindeldrehzahl (stufenlos): 50–500 U/min
• Spindelleistung (kW): 2×7,5
• Spindelkonus: NT50
• Schnittdurchmesser (mm): 200
• X/Y/Z Achsen Motorleistung (kW): 1,8/1,8/1,8
• X/Y/Z max Vorschubgeschwindigkeit (m/min): 8000/8000/8000
• X/Y/Z max Schnittgeschwindigkeit: 6000/6000/6000
• Rechtwinkligkeit (mm/300 mm): 0,02
• Maßgenauigkeit (mm/300 mm): 0,02
• Hydrauliktank (L): 60
• Schmieröltank (L): 3
• Netzanschluss: AC380V/220, 30 KVA
• Maschinengewicht netto (kg): 6000

Hauptkomponenten

• Tisch Kugelgewindespindel — Menge: 3 — Herkunft: Taiwan HIWIN — Hinweis: stabile Übertragung, hohe Genauigkeit, verschleißfest
• Führungsbahn — Menge: 3 — Herkunft: hochfrequenzgehärtete Schiene — Hinweis: hohe Tragfähigkeit, geeignet für schwere Schnitte
• Hauptspindel (horizontal) — Menge: 2 — Herkunft: Taiwan POSA — Hinweis: niedrige Geräuschentwicklung, hohe Festigkeit
• Flexible Edelstahlschutzplatte (Tisch) — Menge: 2 — Herkunft: lokal — Hinweis: staubdicht, schützt Führungsbahn und Kugelgewindespindel
• Grundkörper Guss — Menge: 1 — Material: HT150 — Hinweis: gute Stabilität, verschleißfest
• Automatische Schmieranlage — Menge: 3 — Herkunft: lokal — Hinweis: elektronische zeitgesteuerte Schmierung
• Ölleitung — Menge: 3 — Herkunft: lokal — Hinweis: Kupferrohr
• Lager — Herkunft: Germany FAG — Hinweis: weltbekannte Präzision
• CNC‑System — Menge: 1 — Herkunft: Japan Mitsubishi — Hinweis: hochpräzise Steuerung
• Servomotoren — Menge: 3 — Herkunft: Japan Mitsubishi
• Hochpräzise Rundtisch — Menge: 1 — Herkunft: Taiwan Central Star — Hinweis: hohe Genauigkeit
• Spindelmotoren — Menge: 2 — Herkunft: CTB — Hinweis: Mehrgang‑Leistung
• AC‑Schütz — Herkunft: Taiwan TECO
• Relais — Herkunft: Japan OMRON

Anwendungen

• Geeignet für Präzisionsbearbeitung von Metallteilen, Werkzeugkomponenten, Strukturteilen und Serienfertigung mit Doppelkopf‑Operationen
• Einsatz in der Automobilindustrie, im allgemeinen Maschinenbau, Formenbau und Metallbearbeitungswerkstätten
