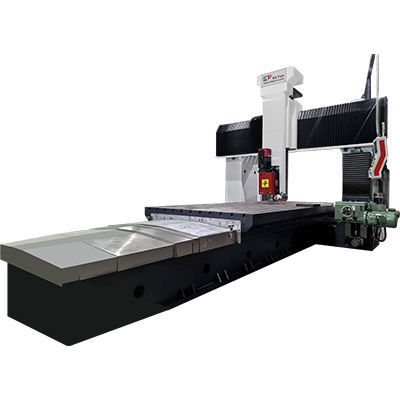

CNC-Fräsmaschine / 3-Achs VM-2660NC

vertikalBT 50für die Raumfahrtindustrie

Modelle
VM-2516NC; VM-2660NC; VM-2360NC

Übersicht
Die VM-2660NC-Baureihe sind schwere CNC-PortAL-/Vertikalfräsmaschinen, entwickelt für großformatige und langbettige Bearbeitungen. Für industrielle Produktion geeignet, verbinden die Maschinen Portalaufbau mit Gehäuseabdeckung und erfüllen CE-Anforderungen.

Wesentliche Spezifikationen

• Max. Bearbeitungslänge: 6000 mm
• Max. Bearbeitungsbreite: 2600 mm
• Max. Bearbeitungshöhe: 700 mm
• Seitenfräsleistung (L×B×H): 5800×2300×450 mm
• Arbeitstischgröße: 2100×6000 mm; maximale Belastung: 15000 (Einheit wie aufgeführt)
• Vertikalspindel Leistung: 22 kW; Spindelkegel: BT50 (7:24); Hauptwellen-drehzahl: 50–500 rpm; Schnitttiefe Ø: 250 mm
• Seitlicher Fräskopf (manuell): Drehzahlen 75/115/165/240/345/505 rpm; Leistung 15 kW; Spindelkegel BT50
• Z-Achsen-Balance: Stickstoff-Gegengewichtssystem, 4 Stk.
• Vorschubgeschwindigkeiten X / Y / Z: 0–6000 / 0–8000 / 0–8000 mm/min
• Antriebsleistung Achsen (X / Y / Z): 7,5 / 3 / 3 kW

Standardausstattung

• Spindelkegel BT50 und getriebeartiger Vertikalfräskopf
• Stickstoff-Gegengewichtssystem für Z-Achse (4 Stk.)
• Verkleidung aus Blech (oben offen) und CE-Konformität

Anwendungen

• Großteilbearbeitung für Schwermaschinenbau, Formen- und Werkzeugbau, Energie, Schiffbau und Luftfahrt

Aufstellfläche & Gewicht

• Maschinenbereich (L×B×H): 14700×5000×4000 mm
• Innenbreite: 2300 mm; Maschinengewicht: 48000 Kg

Optionen & kundenspezifische Ausführung

• Steuerungssysteme, Werkzeugwechsler, Längen-/Breitenvarianten, zusätzliche Schutzvorrichtungen oder Automatisierung auf Anfrage
