CNC-Fräsmaschine / 3-Achs VM-1520NC

vertikalfür Stahlfür Gusseisen

Produktübersicht
CNC-Vertikalfräsmaschine mit Doppelständer, ausgelegt für Stirn- und Seitenfräsen. Einrichtungs-CNC ermöglicht automatische Positionierung der Werkstückauflage, automatische Messung und gleichzeitige Bearbeitung zur Reduzierung manueller Leerzeiten. FANUC-Steuerung optional. Zwei Getriebespindeln für Stirn- und Seitenbearbeitung sorgen für wiederholbare Maßhaltigkeit und Ebenheit.

Produktfotos und Hauptparameter

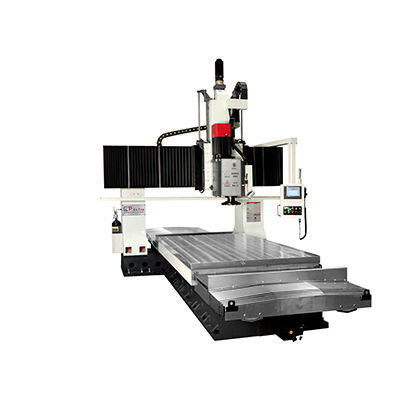

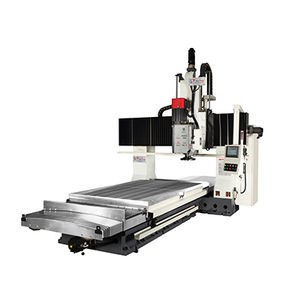

Bilder und schematische Ansichten der VM-Baureihe zeigen Maschinenlayout, Zugangsbereiche sowie Hauptabmessungen und Parameter.

Spezifikationen

• Modell: CNC-Vertikalfräsmaschine Doppelständer — VM-1420NC (verwandt: VM-1520NC, VM-1320NCS)
• Max. Stirnfräsen: 1200 × 2500 mm
• Max. Seitenfräsen: 1200 × 2000 mm
• Tisch Innenmaß / elektropermanenter Tisch: 1200 × 2000 mm
• Max. Zuladung: 6000 kg
• Vertikalfräskopf Spindel: 11 kW — Konus BT50 (7:24) — Hauptwellen-Drehzahl 50–500 U/min — Schneiddurchmesser 250 mm
• Seitenfräskopf (Getriebe / manuell): Spindelleistung 22 kW — Konus BT50 (7:24) — Drehzahlen: 75 / 115 / 165 / 240 / 345 / 505 U/min — Schneiddurchmesser 250 mm
• Verfahrgeschwindigkeiten X / Y / Z: 0–8000 mm/min
• Antriebe X / Y / Z Achse: 3 / 3 / 3 kW
• Maschinenabmessungen (L×B×H): 5700 × 3300 × 2100 mm — Gewicht: ca. 13.000 kg

Konfiguration

• Haupt: CNC-Vertikalfräsmaschine Doppelständer für Stirn- und Seitenfräsen; NC-Steuerung Mitsubishi E80 (FANUC-Option); zwei Getriebespindeln; Seitenreferenzen auf der Seite: VM-1320NCS / VM-1520NC
• Standardausstattung: elektropermanenter Tisch; schraubenförmige automatische Reinigung; Werkzeugsatz und Werkzeugwagen; halb geschlossene Blechverkleidung; Luftkühlung für Schaltschrank; automatische Werkstückvermessung; automatisches Schneidsystem; Druckluftsystem mit Blasen- und Messfunktion; Arbeitsleuchte; Betriebsanzeige; Stickstoff-Balance-Gewichtssystem; Mensch-Maschine-Schnittstelle mit automatischem Schutz, Diagnose und Anzeige

Zubehör

• Stirnfräser 200 mm — 2 Sätze
• Transformator (380 V auf 220 V) — 1 Satz

Technische Merkmale / Spezifikationen

• Modellfamilie: VM-Serie — Handelsreferenz VM-1420NC
• Stirnfräs-Kapazität: 1200 × 2500 mm
• Seitenfräs-Kapazität: 1200 × 2000 mm
• Tischgröße und Typ: 1200 × 2000 mm, elektropermanent
• Max. Zuladung: 6000 kg
• Spindelkonus: BT50 (7:24) an beiden Köpfen
• Hauptwellen-Drehzahlbereich: 50–500 U/min; Seitenwellen-Drehzahlen: 75 / 115 / 165 / 240 / 345 / 505 U/min
• Schneiddurchmesser (beide Köpfe): 250 mm
• Vorschubgeschwindigkeiten X/Y/Z: 0–8000 mm/min
• Antriebsleistung Achsen: 3 kW pro Achse
• Gesamtmaße: 5700 × 3300 × 2100 mm; Maschinengewicht ≈ 13.000 kg
