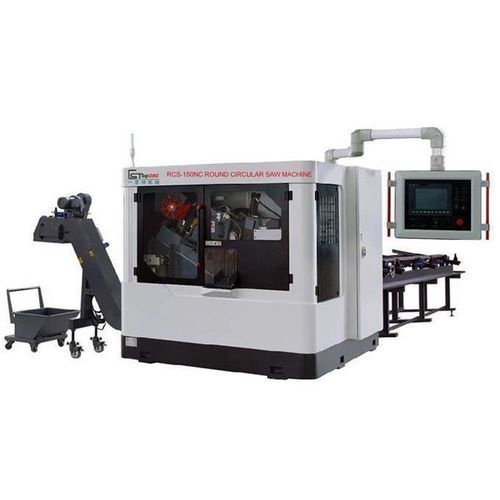

Elektrische Trennsäge RCS-150NC

hydraulischfür Metallfür Stahl

Überblick zur Kreissägemaschine RCS-150NC

Schnittkapazität
Rundstange: 50–150 mm
Winkelprofile: 50–105 mm
Rundrohr: 50–150 mm
Vierkantrohr: 50–105 mm

Sägekopf / Hauptspindel
TCT-Sägeblatt: Φ460 × 2,7t
Sägeblattdrehzahl: 30–125 U/min (variabel)
Spanentsorgung an der Klinge: Rundbürste

Motor und Antrieb
Antriebsmotor Hauptspindel: 30 kW (zweite Spezifikation: 18,5 kW / 25 Hp / 4p)
AC-Servomotor — Kopf: 5,0 kW
AC-Servomotor — Vorschubeinheit: 2,0 kW
Hydraulik-Antriebsmotor: 3,7 HP / 4p

Hydrauliksystem
Betriebsdruck: 70 kg/cm² (7 MPa)
Hydrauliktank: 150 L

Druckluftvorrichtung
Arbeitsdruck: 4–6 kg/cm² (55–85 psi)

Zuführmechanismus mit fester Länge (GFC)
Endschnitt: 2–99 mm
Mindestrestlänge: 85 + δ mm
Werkstückzufuhrlänge (einmalig): 780 mm

Maschinenabmessungen und Gewicht
Abmessungen (L × B × H): 7133 × 3602 × 2800 mm
Gewicht: 5800 kg

Hauptkomponenten
No. 1 — Human Machine Interface — Mitsubishi — Japan
No. 2 — PLC — Mitsubishi — Japan
No. 3 — Cutting feed servo motor — Mitsubishi — Japan
No. 4 — Feeding servo motor — Mitsubishi — Japan
No. 5 — Main low voltage components — Siemens — Germany
No. 6 — Switching power supply — Mingwei — Taiwan
No. 7 — Linear guides — Silver — Taiwan
No. 8 — Ball Screws — Silver — Taiwan
No. 9 — Spindle servo motor — Beauty Department — Shanghai
No. 10 — Hydraulic pumps — Yuken — Taiwan
No. 11 — Hydraulic Valve — Yuken — Taiwan
No. 12 — Hydraulic cylinder — Yuken — Taiwan
No. 13 — Thin oil lubrication system — ISHAN — Taiwan
No. 14 — Micro lubrication system — ILC — Italy
No. 15 — Spindle box drive belts — gates — USA
No. 16 — TCT Saw Blades — Kanefusa or Tenryu — Japan
No. 17 — Seals — NAK — Taiwan
No. 18 — Material racks — 3 meters — Domestic

Technische Merkmale / Spezifikationen

• Schnittkapazitäten: Rundstange 50–150 mm; Winkelprofile 50–105 mm; Rundrohr 50–150 mm; Vierkantrohr 50–105 mm.
• Sägeblatt: TCT Φ460 × 2,7t; variable Drehzahl 30–125 U/min; Spänabfuhr mittels Rundbürste.
• Antriebsmotor Hauptspindel: 30 kW (Alternative 18,5 kW / 25 Hp / 4p).
• Servomotoren: Kopf 5,0 kW; Vorschubeinheit 2,0 kW; Hydraulikmotor 3,7 HP / 4p.
• Hydrauliksystem: Betriebsdruck 70 kg/cm² (7 MPa); Tankvolumen 150 L.
• Druckluft: Arbeitsbereich 4–6 kg/cm² (55–85 psi).
• Feste Längen-Zuführung (GFC): Endschnitt 2–99 mm; Mindestrest 85+δ mm; Zuführlänge pro Zyklus 780 mm.
• Maschinenabmessungen (L×B×H): 7133 × 3602 × 2800 mm; Gewicht: 5800 kg.
• Wichtige Komponenten von internationalen Herstellern (Mitsubishi, Siemens, Yuken, Kanefusa/Tenryu usw.).
