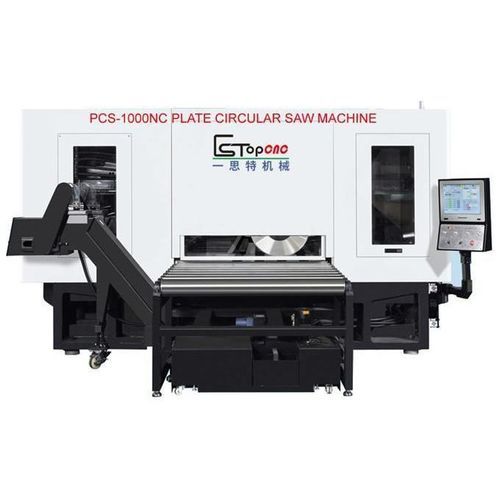

Elektrische Trennsäge PCS-1000NC

für Metallfür Stahl

Produktübersicht
Die PCS-1000NC ist eine CNC-Kreissäge für Stahlplatten, ausgelegt für Hochgeschwindigkeits-Schnitte. Sie kombiniert automatische Zuführung, einstellbare Schnittmaße und ein Förderband für kontinuierliche oder zyklische Produktion.

Haupttechnische Daten

• Modell: PCS-1000NC
• Maschinentyp: CNC-Kreissäge für Stahlplatten (Hochgeschwindigkeitssäge)
• Steuerachsen: 2
• Schnitthöhe: 20–100 mm
• Schnittbreite: 380–1000 mm
• Schnittlänge: 140–1000 mm
• Automatische Vorschublänge: 4000 mm (mehrfach zyklisch möglich)
• Spindeldrehzahl: 50–250 U/min (stufenlos)
• Spindelleistung: 11/15 kW
• Sägeblattdurchmesser: 500 mm
• X/Z-Achsen Motorleistung: 4,5 kW / 3,7 kW
• X/Z Vorschubgeschwindigkeit: 100–350 mm/min
• X/Z Schnellfahrt: 6,5 m/min
• Parallelität: ≤0,15 mm
• Maßgenauigkeit: ±0,1 mm / 300 mm
• Hydrauliktank: 30 L
• Schmieröltank: 3 L
• Versorgung / Gesamtleistung: 380V/220V, 25 kW
• Maschinengewicht netto: 13 t
• Aufstellfläche (L×B×H): 6000 × 3500 × 2200 mm
• Kühlsystem: Wasserkühlung
• Druckluft: 0,6 MPa
• Auto-Betriebsmodus: Einzeln/Mehrfach
• Förderlänge: 3000 mm
• Max. Ladefähigkeit bewegliches Bett: 3500 kg
• Hauptkomponenten: Kugelgewindetriebe und Führungsschienen Taiwan, Lager TPI Taiwan, CNC-System JK Taiwan, Servomotoren TK Taiwan, Hauptspindel ES-TOP, elektrische Komponenten Schneider

Hauptkomponenten

• Kugelgewindetrieb: 2 (Taiwan) — präzise Übertragung, verschleißfest
• Führungsschiene: 2 (Taiwan) — Stabilität der linearen Bewegung
• Hauptspindel: 1 (ES-TOP) — niedrige Geräuschentwicklung, hohe Steifigkeit
• Organ (Schutzeinheiten): 2 (inländisch) — staubschutz für Führungen und Kugelgewindetriebe
• Gussbett: 1 (HT300) — dimensionsstabil
• Automatische Schmieröleinheit: 1 (inländisch) — elektronische Selbstschmierung, dosierte Ölzufuhr
• Ölleitung: 2 (inländisch) — Aluminiumrohr
• Lager: (TPI Taiwan) — Präzisionslager
• CNC-System: 1 (JK Taiwan) — CNC-Steuerungseinheit
• Servomotoren: 2 (TK Taiwan) — Antriebsmotoren für Achsen
• Spindelmotor: 1 (MK/CTB) — stufenloser Spindelantrieb
• AC-Schütz / Relais: je 1 (Schneider) — elektrische Absicherung und Steuerung

Anwendungen und Hinweise zum Betrieb

• Geeignet zum Schneiden von Stahlplatten in Produktionslinien, Werkstätten und Stahl-Servicecentern
• Unterstützt kontinuierliche Fertigung durch automatische Zuführung und Förderband
• Einstellbare Schnittmaße für Serienfertigung und Teile unterschiedlicher Größe
• Benötigt Stromversorgung 380V/220V und Druckluft 0,6 MPa
• Eine ebene Fundamentvorbereitung und Hebewerkzeug für die Montage sind erforderlich (Maschinengewicht netto 13 t)
