Befestigungsschraube - 20225667 - Essentra Components

Eigenschaften

Anwendung

Befestigung, Dichtung

Schraubenkopf

Zylinderkopf

Abdruck

Torx

Material

Edelstahl

Weitere Eigenschaften

korrosionsbeständig, schwingungsresistent

Durchmesser

Min: 2 mm
(0,079 in)

Max: 10 mm
(0,394 in)

Länge

Min: 3 mm
(0,12 in)

Max: 60 mm
(2,36 in)

Beschreibung

Beschreibung

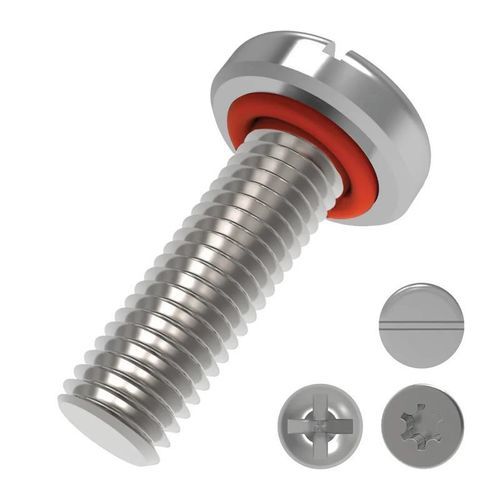

Dichtungsschrauben mit zylindrischem Kopf und integriertem O-Ring, entwickelt für bidirektionalen Schutz gegen Flüssigkeiten, Staub und Verunreinigungen bei gleichzeitiger zuverlässiger mechanischer Befestigung. Geeignet für industrielle Anwendungen wie Schaltschränke, Automobilbau und elektrische Ausrüstungen, bei denen Dichtung und Vibrationsbeständigkeit gefordert sind.

Wesentliche Merkmale

Verfügbare Antriebsarten: Torx, Kreuzschlitz (Phillips) und Schlitz.
Torx-Antrieb: positives Eingreifen für effiziente Drehmomentübertragung mit geringerer axialer Belastung.
Kreuzschlitz: geeignet für höhere Drehmomente und erleichtert das Lösen nach starkem Anziehen.
Schlitz: geringere Drehmomentkapazität; geeignet für Anwendungen mit niedrigem Drehmoment.
Integrierter O-Ring: wird beim Anziehen zwischen Kopf und Gegenfläche komprimiert und verbessert die Abdichtung gegen Wasser, Staub und Verunreinigungen.
Material: Edelstahl 303, gute Korrosionsbeständigkeit, leichte Magnetisierbarkeit möglich.
Anwendungen: Schrauben in Bohrlöchern mit und ohne Gewinde; Schaltschrankbau, Automotive und Elektroanwendungen; reduziert Lockerungsrisiko durch Vibrationen oder Bewegung.

Technische Merkmale / Spezifikationen

Material: Edelstahl 303
Serien: SRP0172, SRP0171, SRP0170
Verfügbare Antriebsarten: Kreuzschlitz (Phillips), Torx, Schlitz
Gewindegrößen (d1): M2, M2.5, M3, M4, M5, M6, M8, M10
Schaftlängen (l1) (mm): 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0, 25.0, 30.0, 35.0, 40.0, 45.0, 50.0, 60.0
Kopfdurchmesser (d2 max) (mm): 4.0, 4.7, 5.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0
Kopfhöhen (h1 max) (mm): 1.3, 1.5, 1.6, 1.8, 2.1, 2.4, 3.0, 3.1, 3.3, 3.6, 3.7, 4.6, 4.8, 6.0, 7.5
Gegenbohrloch d3 (±0.05) (mm): 2.35, 2.75, 3.6, 4.5, 5.6, 6.8, 8.5, 10.6

Referenzen / Varianten

Beispiel-Teilenummern: 20224042 (zylindrischer Kopf, Kreuzschlitz M2.5 × 8.0), 20223991 (M2 × 4.0), 20224387 (M10 × 30.0).
Erhältlich in mehreren Gewinde-/Längen-Kombinationen; siehe Variantenliste für vollständige Optionen und Lagerverfügbarkeit.
