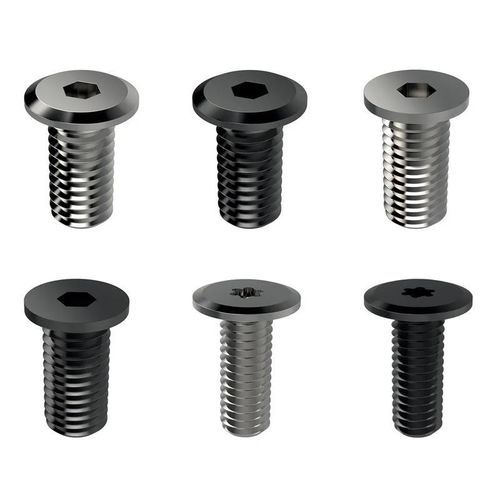

Verbindungsschraube SRP0208

BefestigungFlachkopf mit extraniedrigem ProfilSechskant

Produktbeschreibung
Diese Reihe von Zylinderkopfschrauben ist wahlweise mit Innensechskant oder Torx-Antrieb erhältlich. Schrauben mit Innensechskant eignen sich ideal zur Präzisionsmontage und für Anwendungen, bei denen weniger Fläche zur Verfügung steht. Schrauben mit Torx-Antrieb bieten eine formschlüssige, schnell greifende Technik zur Übertragung des Antriebsdrehmoments mit weniger erforderlichem Abwärtsdruck. Verfügbar in zwei Niedrigkopf-Optionen: mit extrem niedrigem Kopf und mit besonders niedrigem Kopf.

Die Option mit extrem niedrigem Kopf reduziert die Gesamthöhe des Schraubenkopfs, sodass – im Gegensatz zu Senkkopfschrauben – kein Versenken erforderlich ist.

Die Option mit besonders niedrigem Kopf hat ein extrem niedriges Profil und erfordert keine Senkbohrung. Durch den Wegfall der Senkbohrung können dünnere Materialien verwendet werden, was zu einer Gewichtsersparnis führt. Diese Schrauben sind für Maschinen- und Anlagenanwendungen mit minimalem Abstand geeignet.

• Die Schrauben bestehen aus austenitischem Edelstahl, der eine gute Korrosionsbeständigkeit und maschinelle Bearbeitbarkeit bietet.

• Dieses Material ist eine beliebte Wahl für Anwendungen im Bauwesen und in Fahrzeugen.

• Schrauben mit Zylinderkopf werden häufig mit Unverlierbarkeitsscheiben mit Gewinde (separat erhältlich) verwendet.

Materialien
Edelstahl 303, Geschwärzter Edelstahl 303, Geschwärzter Edelstahl 316, 316 Edelstahl

Seriennummern
SRP0208, SRP0209B4, SRP0209B2, SRP0209A4, SRP0209A2, SRP0208B4, SRP0208B2, SRP0208A4, SRP0207B4, SRP0207B2, SRP0207A4, SRP0208A2, SRP0207A2

Verfügbare Größen (Auswahl)
d1: M2, M2.5, M3, M4, M5, M6, M8, M10
d2: 4.0, 5.0, 6.0, 8.0, 9.0, 10.0, 12.0, 13.0, 14.0, 16.0
h1: 0.5, 0.6, 0.8, 0.9, 1.0, 1.2, 1.5, 1.8
L1: 3.0, 4.0, 5.0, 6.0, 8.0, 10.0, 12.0, 14.0, 16.0, 18.0, 20.0, 25.0, 30.0, 35.0, 40.0
Antriebstyp: Sechskant-Betätigung, Torx

Beispielhafte technische Merkmale (für SKU 20141318)

• d1: M8
• d2: 13.0
• h1: 1.5
• H2 max: 5.0
• h3 max: 3.0
• Material: Edelstahl 303
• L1: 12.0
• Antriebstyp: Sechskant-Betätigung
• r1: 0.4

Charakteristika / Spezifikationen

• Material: Edelstahl 303, Geschwärzter Edelstahl 303, Geschwärzter Edelstahl 316, 316 Edelstahl
• Antriebstyp: Innensechskant oder Torx
• Kopfarten: extrem niedriger Kopf, besonders niedriger Kopf
• Korrosionsbeständig
• Geeignet für Präzisionsmontage und Anwendungen mit wenig Platz
• Verfügbare Größen: M2 bis M10
• Typische Anwendungen: Maschinenbau, Anlagenbau, Bauwesen, Fahrzeugbau
