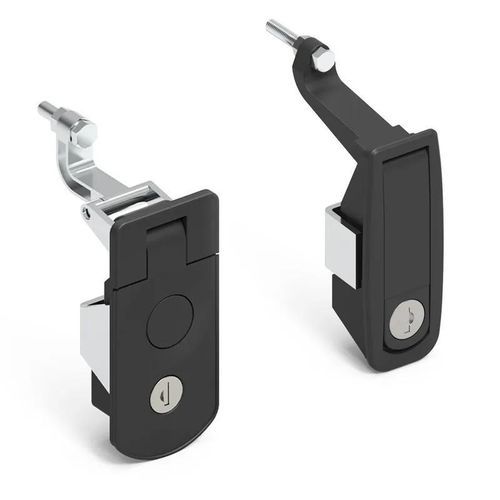

Kompressionsverschluss SR5090

SchlüsselMetallbündig

Übersicht : Bündig eingesetzter Kompressionshebelverschluss mit Flush-Betätigung, ausgelegt für eine wirksame Kompression der Dichtung und einfache Bedienung. Geeignet zum Sichern von Türen, Schränken und Paneelen; links- oder rechtsseitige Montage möglich.

Hauptmerkmale und Optionen :

• Auslöseknopftyp: Flush (bündig)
• Geeignete Plattenstärke: ≤ 2 mm
• Montageorientierung: links- oder rechtsseitig
• Farbe: Schwarz
• Verriegelungsoptionen: Keyed Alike (5333), Keyed Different, No Cylinder (No). Verriegelbare Versionen werden mit 2 Schlüsseln pro Schloss geliefert

Verfügbare Abmessungsvarianten und Bereiche :

• Greifweite (verfügbare Bereiche):
  • 0 - 24.0 mm
  • 36.0 - 48.0 mm
  • 51.0 - 63.0 mm
• Bereiche Montagebohrungsgrößen:
  • 25.0 - 86.0 mm
  • 34.5 - 89.5 mm
• Stirnflächenlängen (Beispiele):
  • 89.0 mm
  • 93.0 mm
  • 110.0 mm
• Stirnflächenbreiten (Beispiele):
  • 35.0 mm
  • 50.0 mm
• Gesamtlängen (Beispiele):
  • 109.0 mm
  • 125.0 mm

Technische Merkmale / Spezifikationen :

• Funktion: Eingelassener Kompressionshebelverschluss mit einstellbarer Kompression der Dichtung
• Auslöseknopf: Flush
• Maximale Plattenstärke: geeignet bis 2 mm
• Verriegelungsoptionen: Keyed Alike (5333), Keyed Different, No Cylinder (No). Verriegelbare Versionen werden mit 2 Schlüsseln pro Schloss geliefert
• Farbe: Schwarz
• Typische Anwendungen: Türen, Schränke, Zugangspaneele
• Varianten: Greifweiten, Montagebohrungsbereiche, Stirnflächenlänge/-breite und Gesamtlänge wie oben aufgeführt
• Serie / Referenz: SR5090
