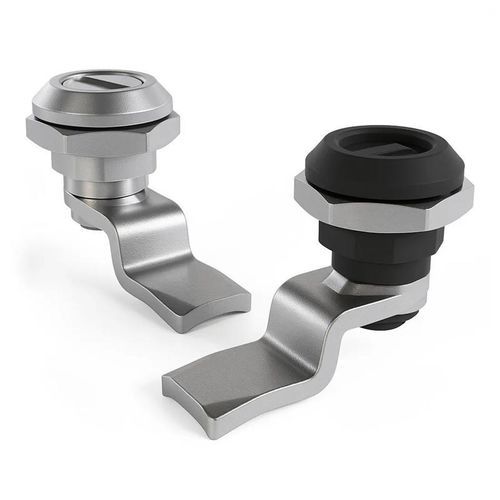

Viertelumdrehungsbefestigung für Paneele SR5528

Nocken

Beschreibung
Mini-Drehriegel mit Feder, konzipiert für ein breites Anwendungsspektrum im Bereich Zugang und Befestigung. Erhältlich in verschiedenen Kopf- und Greifweitenvarianten sowie Ausführungen für unterschiedliche Anforderungen. Typ 1 ist federbetätigt mit einem Riegel aus Zinkdruckguss und einer Nocke aus Stahl.

Verfügbarkeiten und Serie

• Verfügbare Serie: SR5528
• Allgemeine Verfügbarkeit: mehrere Referenzen vorrätig oder auf Anfrage lieferbar (siehe Varianten unten)

Auswahlbeispiele (SKU) und Hauptinformationen

• SKU 20080761 – Preisspanne: €7.0213 - €9.8298; Lager: 50 vorrätig.
• SKU 20080808 – Preisspanne: €7.0213 - €9.8298; Lager: 200 vorrätig.
• SKU 20120962 – Preisspanne: €7.8105 - €10.9347; Lager: 150 vorrätig.
• SKU 20121099 – Preisspanne: €7.0213 - €9.8298; Lager: 28 vorrätig.
• SKU 20121037 – Preisspanne: €7.0213 - €17.5685; Lager: 200 vorrätig.
• SKU 20121105 – Preisspanne: €1.125 - €1.75; Verfügbarkeit: Lieferzeit anfragen.
• SKU 20073992 – Preisspanne: €1.8248 - €2.0275; Verfügbarkeit: Lieferzeit anfragen; Oberfläche: Verchromt; Nockenmaterial: Stahl; Gehäusematerial: PA; Schlüsseltyp: Schlitzschlüssel; Greifweite: 20,5 mm (0.807 in).
• SKU 20073763 – Preisspanne: €1.8248 - €2.0275; Verfügbarkeit: Lieferzeit anfragen; Oberfläche: Pulverbeschichtung schwarz; Nockenmaterial: Stahl; Gehäusematerial: PA; Schlüsseltyp: Vierkantschlüssel 6,0 mm; Greifweite: 13,5 mm (0.531 in).
• SKU 20073909 – Preisspanne: €1.8248 - €2.0275; Verfügbarkeit: Lieferzeit anfragen; Oberfläche: Verchromt; Nockenmaterial: Stahl; Gehäusematerial: PA; Schlüsseltyp: Dreikantschlüssel 7,0 mm; Greifweite: 20,5 mm (0.807 in).
• SKU 20073756 – Preisspanne: €1.8248 - €2.0275; Verfügbarkeit: Lieferzeit anfragen; Oberfläche: Verchromt; Nockenmaterial: Stahl; Gehäusematerial: PA; Schlüsseltyp: Vierkantschlüssel 6,0 mm; Greifweite: 13,5 mm (0.531 in).
• SKU 20073923 – Preisspanne: €1.4319 - €1.591; Verfügbarkeit: Lieferzeit anfragen; Oberfläche: Kein Finish; Nockenmaterial: Stahl; Gehäusematerial: PA; Schlüsseltyp: Dreikantschlüssel 7,0 mm; Greifweite: 20,5 mm (0.807 in).
• SKU 20073930 – Preisspanne: €1.8248 - €2.0275; Verfügbarkeit: Lieferzeit anfragen; Oberfläche: Verchromt; Nockenmaterial: Stahl; Gehäusematerial: PA; Schlüsseltyp: Schlitzschlüssel; Greifweite: 13,5 mm (0.531 in).
• SKU 20074005 – Preisspanne: €1.8248 - €2.0275; Verfügbarkeit: Lieferzeit anfragen; Oberfläche: Pulverbeschichtet schwarz; Nockenmaterial: Stahl; Gehäusematerial: PA; Schlüsseltyp: Schlitzschlüssel; Greifweite: 20,5 mm (0.807 in).
• SKU 20073978 – Preisspanne: €1.8248 - €2.0275; Verfügbarkeit: Lieferzeit anfragen; Oberfläche: Pulverbeschichtet schwarz; Nockenmaterial: Stahl; Gehäusematerial: PA; Schlüsseltyp: Schlitzschlüssel; Greifweite: 19,5 mm (0.768 in).
• Weitere Referenzen auf der Seite: zusätzliche Varianten mit Preisspannen von ca. €1.125 bis €17.5685 je nach Referenz, mit Status "Auf Lager" oder "Lieferzeit anfragen".

Charakteristiken / Technische Spezifikationen

• Seriennummer: SR5528
• Typ: Mini-Vierteldreh-Riegel, Typ 1 (federbetätigt)
• Riegelmaterial: Zinkdruckguss (bei federbelasteten Typen)
• Nockenmaterial: Stahl
• Gehäusematerial: PA (Polyamid)
• Oberflächen: Kein Finish / Pulverbeschichtet (schwarz) / Verchromt
• Verfügbare Greifweiten: ca. 13,5 mm, 19,5 mm, 20,5 mm
• Schlüssel-/Betätigungstypen: 6 mm Vierkant, 7 mm Dreikant, Schlitz; Betätigung auch per Treiber möglich
• Anwendungsbereich: Kleine Verschlusslösungen für unterschiedliche Einbausituationen

Anwendungsbeispiele

• Typische Anwendungen: kleine Gehäuse, Wartungs- und Zugangspaneele, Instrumententafeln, elektrische Schaltschränke und Geräte mit Bedarf an kompakten Vierteldreh-Verschlüssen
