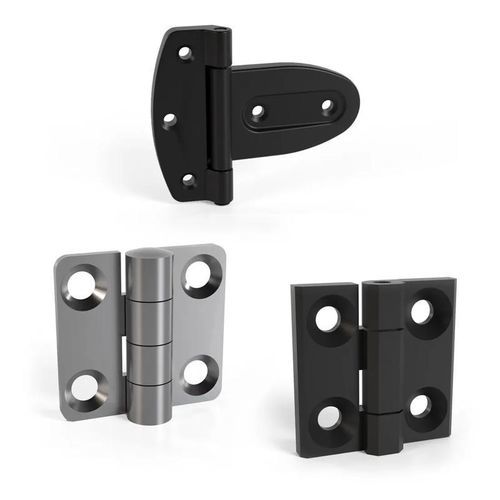

Aluminium-Scharnier SR5506

eloxiertChromvernickelt

Produktbeschreibung

• Flächenbündige Scharniere zur Befestigung mit Senkschrauben sind flache Scharniere, die in verschiedenen Anwendungen weit verbreitet sind.
• Sie eignen sich am besten für bündig montierte Türen.
• Das Sortiment, das auch als oberflächenmontierte Scharniere bezeichnet wird, bietet verschiedene Formate von Senkbohrungen, abhängig von der Belastungsstärke, die für die Anwendung erforderlich ist.
• Verschiedene Materialien stehen zur Auswahl, die den Umweltanforderungen der Anwendung in Innenräumen oder im Freien entsprechen.
• Verschiedene Drehwinkel sind ebenfalls verfügbar.

Seriennummer

• SR5506
• SR5562

Verfügbare Varianten (Auswahl)
Essentra-Artikelnummer | Preisbereich | Verfügbarkeit | Blattstärke | Gesamtlänge | Anzahl der Montagebohrungen | Oberfläche | Material | Scharnierblattform | Gesamtbreite
10203637 | 2,4781 € - 5,1449 € | 3522 Auf Lager | 1.5 mm | 40.0 mm | 5 | Glänzend | Edelstahl | Schräg | 40.0 mm
10487372 | 12,5455 € - 12,5455 € | Lieferzeit anfragen | | 136.0 mm | 6 | | Coated Steel | | 60.0 mm
10299753 | 56,0537 € - 111,0598 € | 55 Auf Lager | 3.0 mm | 100.0 mm | 6 | Farblos eloxiert | Aluminium | Rechteckig | 82.5 mm
10299968 | 7,8927 € - 15,6252 € | 710 Auf Lager | 5.9 mm | 75.0 mm | | | 30% Glass Fibre Reinforced Nylon | | 50.0 mm
10300008 | 20,5572 € - 40,716 € | 120 Auf Lager | 9.5 mm | 131.0 mm | 5 | Vernickelt | GF PA | Pfeil | 108.0 mm
10203606 | 2,7738 € - 5,6476 € | 11340 Auf Lager | 1.5 mm | 40.0 mm | 4 | Glänzend | Edelstahl 304 | | 40.0 mm
10285077 | 3,26 € - 3,342 € | 412 Auf Lager | 11.0 mm | 30.0 mm | 4 | Matt | Nylon | Rechteckig | 35.0 mm
10203682 | 3,4215 € - 7,126 € | 1392 Auf Lager | 1.5 mm | 60.0 mm | 6 | Glänzend | Edelstahl 304 | | 49.5 mm

Materialien (Auswahl)

• 30% glasfaserverstärktes Nylon
• Aluminium
• Coated Steel
• Druckgegossene Zinklegierung
• Edelstahl
• Edelstahl 304
• GF PA
• Kunststoff
• Nylon
• Nylon, glasfaserverstärkt
• Stahl
• Zinklegierung

Oberflächen (Auswahl)

• Farblos eloxiert
• Glänzend
• Matt
• Pulverbeschichtet
• Pulverbeschichtet, schwarz
• Schwarz eloxiert
• Unbehandelt
• Verchromt
• Vernickelt
• Verzinkt
• Zamak

Scharnierblattformen (Auswahl)

• Abgerundet
• Pfeil
• Rechteckig
• Schräg
• Viereckig

Technische Spezifikationen / Merkmale

• Befestigung: Senkschrauben
• Montage: Oberflächenmontiert, bündig
• Geeignet für: Türen (bündig montiert)
• Verschiedene Drehwinkel verfügbar
• Verschiedene Materialien für Innen- und Außenanwendungen
• Verschiedene Formate von Senkbohrungen je nach Belastungsstärke
• Blattstärke: 1.0 mm bis 19.0 mm (je nach Variante)
• Gesamtlänge: 20.0 mm bis 175.0 mm (je nach Variante)
• Gesamtbreite: 30.0 mm bis 230.0 mm (je nach Variante)
• Anzahl der Montagebohrungen: 3 bis 8 (je nach Variante)
