Türscharnier SR5330
mit StiftKasten

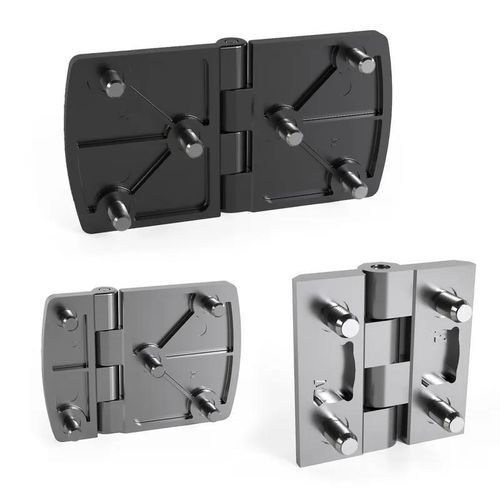

Türscharnier - SR5330 - Essentra Components - mit Stift / Kasten
Türscharnier - SR5330 - Essentra Components - mit Stift / Kasten
Türscharnier - SR5330 - Essentra Components - mit Stift / Kasten - Bild - 2
Türscharnier - SR5330 - Essentra Components - mit Stift / Kasten - Bild - 3
Türscharnier - SR5330 - Essentra Components - mit Stift / Kasten - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Essentra Components

Eigenschaften

Anwendung
Tür
Weitere Eigenschaften
mit Stift, Kasten
Länge

Max: 150 mm
(5,906 in)

Min: 50 mm
(1,969 in)

Breite

Max: 120 mm
(4,724 in)

Min: 50 mm
(1,969 in)

Dicke

Max: 15 mm
(0,591 in)

Min: 6 mm
(0,236 in)

Beschreibung

Produktbeschreibung
  • Die flächenbündigen Scharniere zur Bolzenbefestigung sind Flachscharniere, die sich am besten für bündig montierte Türen eignen.
  • Diese Scharniere, die auch als oberflächenmontierte Scharniere oder Abstandsscharniere bezeichnet werden, sind in verschiedenen Materialien und Bolzengrößen erhältlich, um für die meisten Anwendungen eine Lösung zu bieten.
  • Seriennummer: SR5330

Verfügbare Varianten (Auswahl)
Essentra-Artikelnummer | Preisbereich (€) | Verfügbarkeit | Gesamtlänge (mm) | Gesamtbreite (mm) | Gesamtstärke (mm) | Anzahl der Montagebohrungen | Spezifikationen | Zolltarifnummer
20126018 | 26,4287 - 37,0002 | 29 Auf Lager | 60.0 | 120.0 | | 0 | DIN-EN 1774 | 8302420090
20126001 | 24,021 - 44,7472 | Lieferzeit anfragen | 60.0 | 90.0 | | 0 | DIN-EN 1774 | 8302420090
20121655 | 11,8556 - 16,5978 | 101 Auf Lager | 50.0 | 63.0 | | 0 | | 8302420090
20074845 | 8,606 - 13,3872 | 23 Auf Lager | 60.0 | 120.0 | | 0 | DIN-EN 1774 | 8302420090
20074869 | 5,7358 - 8,9224 | 194 Auf Lager | 60.0 | 60.0 | | 4 | DIN-EN 1774 | 8302100090
20123154 | 11,2797 - 17,5463 | Lieferzeit anfragen | 150.0 | 80.0 | 15.0 | | DIN-EN 1774 | 8302420090
20121709 | 4,3745 - 6,8048 | Lieferzeit anfragen | 50.0 | 76.0 | | 4 | | 8302100090
20121693 | 3,8174 - 5,9382 | 200 Auf Lager | 50.0 | 63.0 | | 4 | | 8302100090
20064945 | 2,26 - 3,5155 | 480 Auf Lager | 50.0 | 50.0 | 11.0 | | | 8302420090
20063306 | 8,5325 - 13,2728 | 216 Auf Lager | 70.0 | 80.0 | 15.0 | | | 8302420090
20063252 | 5,6516 - 8,7914 | Lieferzeit anfragen | 110.0 | 80.0 | 15.0 | | | 8302420090
20063269 | 6,6793 - 10,39 | Lieferzeit anfragen | 150.0 | 80.0 | 15.0 | | | 8302420090
20063276 | 7,3169 - 11,8274 | 8 Auf Lager | 70.0 | 80.0 | 15.0 | | | 8302420090
20074920 | 5,3831 - 8,3738 | 8 Auf Lager | 60.0 | 60.0 | | | 8302420090
20061135 | 12,8834 - 18,0368 | 1 Auf Lager | 50.0 | 76.0 | | | 8302420090
20060978 | 10,7714 - 15,08 | Lieferzeit anfragen | 50.0 | 50.0 | | | 8302420090
20061067 | 10,7714 - 15,08 | 250 Auf Lager | 50.0 | 50.0 | | | 8302420090
20063283 | 10,0618 - 15,6517 | 25 Auf Lager | 110.0 | 80.0 | 15.0 | | | 8302420090

Technische Merkmale / Spezifikationen
  • Montageart: Bolzenbefestigung
  • Typ: Flachscharniere, auch als oberflächenmontierte Scharniere oder Abstandsscharniere bezeichnet
  • Geeignet für: bündig montierte Türen
  • Materialien: verschiedene Materialien verfügbar
  • Bolzengrößen: verschiedene Größen verfügbar
  • Gesamtlänge: 50.0 mm, 60.0 mm, 70.0 mm, 110.0 mm, 150.0 mm (je nach Variante)
  • Gesamtbreite: 50.0 mm, 60.0 mm, 63.0 mm, 76.0 mm, 80.0 mm, 90.0 mm, 120.0 mm (je nach Variante)
  • Gesamtstärke: 11.0 mm, 15.0 mm (je nach Variante)
  • Blattstärke: 6.0 mm, 8.0 mm (je nach Variante)
  • Anzahl der Montagebohrungen: 0 oder 4 (je nach Variante)
  • Spezifikationen: DIN-EN 1774
  • Zolltarifnummer: 8302420090, 8302100090 (je nach Variante)
  • Stiftmaterial: Edelstahl (bei bestimmten Varianten)
