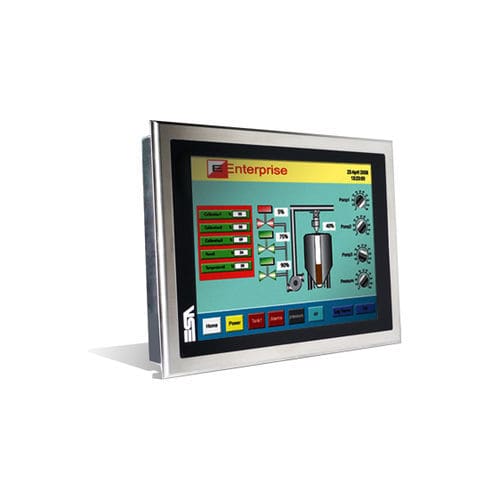

Panel-PC / mit resisitivem Touchscreen XS7 series

TFT LCDmit LED-Rückbeleuchtungmit Touchscreen

Übersicht
Die XS7 Inox Baureihe kombiniert eine 6 mm nahtlose Frontblende aus Edelstahl mit industrietauglichen Komponenten und bietet so konfigurierbare Panel‑PCs für raue Einsatzbedingungen. Verfügbar in 12,1", 15" und 19" mit True‑Flat Touch und mehreren CPU/Storage‑Optionen.

Kurzbeschreibung
Robuste, konfigurierbare Panel‑PC‑Familie mit herausnehmbaren HDD/SSD und optionalem RAID. INOX‑Frontblende und True‑Flat Touch eignen sich für Industrieautomation, Lebensmittel, Marine und weitere anspruchsvolle Anwendungen.

Features

• Touch‑Größen: 12,1" bis 19".
• 6 mm nahtlose Edelstahl‑Frontblende mit True‑Flat Touch; keine LED/USB an der Front.
• Hohe Konfigurationsflexibilität: herausnehmbare HDD/SSD, mSATA/CFast/CF, PCI/PCIe Erweiterung.
• CPU‑Optionen: Atom (fanless), Celeron (fanless) und Intel® Core (iCore 2G / 6G).
• RAID‑Unterstützung (2x HDD) und entnehmbare Laufwerke für Wartung.
• Schnittstellen: RS232 (2x), RS485 (1x), USB hinten 2.0/3.0, 2x 1Gb Ethernet, DVI/VGA/HDMI je nach CPU.

Technische Tabelle — XS7 Dinamic iCore (Modelle: XS712 / XS715 / XS719)
Display Size — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Bezel in Stainless steel — 6 mm glatter nahtloser Inox‑Rahmen mit True‑Flat Touch; keine LED/USB an der Front
True‑flat Touch screen — Frontfläche True‑flat (keine LED/USB frontal)
Technology — TFT ; Colors — 16,7 M ; Backlight — LED ; Life — 50.000 h (typ.)
Resolution — XS712: 800x600 (SVGA) / 1024x768 (XGA); XS715: 1024x768; XS719: 1280x1024
Touch screen Type — Analog resistive (5 wires)
CPU — Intel® Core Varianten (iCore 2G / 6G) ; RAM bis 16GB DDR3 (2G) oder bis 32GB DDR4 (6G)
Chipset / DMI — QM67PCH / Q170 ; DMI 5GT/s / DMI3 8GT/s (6G)
Speicher (opt.) — herausnehmbare HDD/SSD min. 500 GB SATA 2.5" ; mSATA / CFast / CF Optionen je nach Modell
Slots — PCI / 2x PCI / PCIe x1 / PCIe x16 (optionen) ; mPCIe 2x (iCore 6G)
RS232 / RS485 / USB / Ethernet — RS232: 2x ; RS485: 1x ; USB hinten (2.0/3.0): 4/0 (iCore 2G) - 0/4 (iCore 6G) ; Ethernet: 2x 1Gb RJ45 (Intel Varianten)
Video / Audio — DVI‑D / VGA (iCore 2G) oder DVI‑D / HDMI (iCore 6G) ; MIC IN + Line IN + Line OUT je nach Variante
Extern (B x H x T mm) — XS712: 336 x 256 x 81 ; XS715: 425 x 300 x 85,5 ; XS719: 508 x 384 x 92,5
Ausschnitt (B x H mm) — XS712: 320 x 240 ; XS715: 393 x 275 ; XS719: 477 x 355
Stromversorgung / Verbrauch — 18...30 Vdc ; max. Leistung: XS712 75 W, XS715 85 W, XS719 95 W ; Verbrauch abhängig von CPU/Konfiguration
Schutz / Umgebung — IP69K (XS712) oder IP66 Front (XS715/XS719) ; Betriebstemp.: 0…+50 °C ; Lagerung: -20…+65 °C ; Luftfeuchte bis 90%
Gewicht (ca.) — XS712 ~5 kg ; XS715 ~6,5 kg ; XS719 ~11 kg
Zertifizierungen — CE ; ATEX 2014/34/UE Gruppe II Kat.3 G D Zone 2/22 ; EN 60068, EN 61000-6-2 / EN 61000-6-4

Technische Tabelle — XS7 Fanless (Modelle: XS712 / XS715 / XS719)
Display Size — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Bezel in Stainless steel — 6 mm nahtloser Inox‑Rahmen mit True‑Flat Touch; keine LED/USB frontal
Technology — TFT ; Colors — 16,7 M ; Backlight / Lamp life — LED / 50K Stunden
Resolution — XS712: 800x600 / 1024x768 ; XS715: 1024x768 ; XS719: 1280x1024
Touch screen Type — Analog resistive (5 wires)
CPU (Atom / Celeron Optionen) — Intel® ATOM Dual Core N2800 oder Intel® Celeron J1900 je nach Konfiguration
Chipset — NM10 (Atom) / SoC (Celeron)
Graphics / RAM — Intel® GMA 3650 (Atom) / Intel® HD Graphics (Celeron) ; RAM Atom bis 4GB DDR3 ; Celeron bis 8GB DDR3L
Drives / CF / CFast — min. 500 GB SATA 2.5" / SSD 16 GB / CF 2GB (Atom) ; CFast/mSATA opzioni (Celeron)
I/O / USB hinten — RS232: 2x ; RS485: 1x ; USB hinten: 4/0 (Atom) - 3/1 (Celeron) ; Ethernet: 2x 1Gb (plattformsabhängig)
PCI / Mini PCIe / Wi‑Fi — PCI / 2x PCI / PCIe x1 / PCIe x16 Optionen ; Mini PCIe / mPCIe je nach Variante ; Wi‑Fi via PCI/mPCIe optional
Power / Protection — 18...30 Vdc ; Verbrauchswerte geringer für Atom Fanless (z. B. 36 W für XS712 Atom) ; Schutzklasse IP69K oder IP66 frontabhängig
Temperaturen / Lagerung — 0…+50 °C / -20…+65 °C ; Luftfeuchte bis 90%
Zertifizierungen — CE ; ATEX 2014/34/UE ; Umwelt‑ und EMV‑Normen

Spezifikationen

• Produktreihe: XS7 Inox (Panel IPC mit 6 mm Edelstahl‑Frontblende).
• Bildschirmgrößen: 12,1" / 15" / 19" ; 5‑Draht resistiver True‑flat Touch.
• Display: TFT, 16,7M Farben, LED‑Backlight.
• CPU: Atom, Celeron, Intel® Core (je nach Variante).
• Speicher: 4GB–32GB je nach Plattform.
• Massenspeicher: Unterstützung für 2.5" SATA HDD/SSD, mSATA/CFast/CF ; RAID und entnehmbare Laufwerke möglich.
• Schnittstellen: serielle Ports, USB 2.0/3.0, 2x GbE, Audio, Videoausgänge, Erweiterungssteckplätze PCI/PCIe.
• Schutz: IP69K oder IP66 frontal je nach Modell ; Betriebstemp. 0…+50 °C.
• Zertifizierungen: CE, ATEX und relevante Umwelt/EMV‑Standards.
