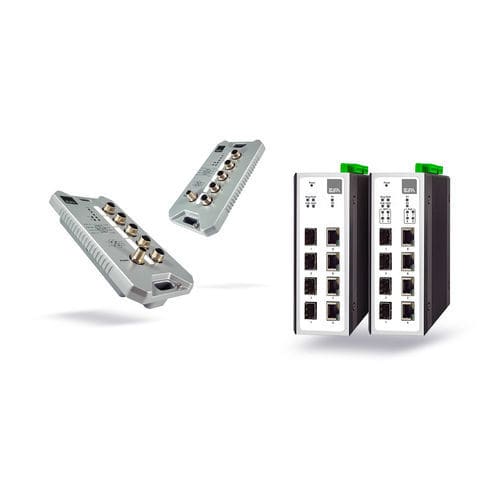

Ethernet-Switch / managed HIDRA series

unmanaged5 Ports8 Ports

Übersicht
HIDRA SWITCH ist eine Familie industrieller Layer‑2‑Ethernet‑Switches (unmanaged und managed) für die Hutschienenmontage in rauen Umgebungen. Die Modelle bieten 5 oder 8 RJ45‑Gigabit‑Ports, große Betriebstemperaturbereiche, auf bestimmten Varianten redundante Stromversorgung sowie umfassende Layer‑2‑Managementfunktionen für industrielle Netzwerke.

Eigenschaften

• 10/100/1000 Mbps RJ45‑Ports (Gigabit)
• Redundante DC‑Stromeingänge und Verpolungsschutz
• Schlankes Metallgehäuse für DIN‑Schiene, Schutzart IP30
• Breiter Betriebstemperaturbereich (modellabhängig: -40°C bis 70°C)
• Unterstützung für VLAN, QoS, STP/RSTP/MSTP und erweiterte Layer‑2‑Funktionen

• Industrielle Protokollunterstützung: Modbus/TCP, Profinet, Ethernet/IP
• Zertifizierungen (modellabhängig): CE, UL, FCC, ATEX Zone 2, EN50155
• IEC62443‑konforme Cybersecurity‑Funktionen
• Verfügbar als unmanaged und managed Varianten

Unmanaged‑Modelle

• HIDRA05UG50000X – 5 x RJ45, 10/100/1000 Mbps, kein PoE, SECC‑Gehäuse
• HIDRA08UG80000X – 8 x RJ45, 10/100/1000 Mbps, kein PoE, Aluminiumgehäuse, Redundanz unterstützt

Stromversorgung (Unmanaged)

• HIDRA05UG50000X: Eingang 12–52 VDC, Verbrauch ≈6 W, Schraubklemme, Verpolungsschutz
• HIDRA08UG80000X: Eingang 9–48 VDC, Verbrauch ≈4,05 W, 5,08 mm 5‑polige Schraubklemme, Redundanz unterstützt, Verpolungsschutz

Mechanik (Unmanaged)

• HIDRA05UG50000X: SECC‑Gehäuse, IP30, DIN‑Schiene, 32 x 90 x 110 mm, 420 g, LEDs: PWR1/PWR2/Alarm/RJ45 Act‑Link
• HIDRA08UG80000X: Aluminiumgehäuse, IP30, DIN‑Schiene, 45,2 x 90 x 78 mm, 255 g, LEDs: PWR1/PWR2

Umgebung (Unmanaged)

• Betriebstemperatur: HIDRA05UG50000X -40°C bis 70°C; HIDRA08UG80000X -10°C bis 70°C
• Lagertemperatur: -40°C bis 85°C
• Relative Luftfeuchte: 5%–95% nicht kondensierend (bis 55°C)

Sicherheit / Zertifizierungen (Unmanaged)

• HIDRA05UG50000X: UL 61010‑2‑201, UL C1D2; ATEX Zone 2; EN50155 / EN50121‑4 (Schienenverkehrsvarianten)
• HIDRA08UG80000X: UL60950‑1 / CSA / CB (IEC62368‑1); FCC Part 15 Klasse A; EN 55032 / EN 61000‑Normen; RoHS

Managed‑Modelle

• HIDRA08MG80000X – 8 x RJ45 Gigabit‑Ports, kein SFP, RS232‑Konsole (RJ45), 2 Relaisausgänge, DIP‑Schalter für Ringsteuerung, Reset‑Taste

Technologie / Protokolle (Managed)

• Standards: IEEE 802.3 / 802.3u / 802.3ab / 802.3z
• Layer‑2‑Kontrolle: IEEE802.3x, 802.1D/802.1w/802.1Q/802.1p, 802.1X, LACP
• Protokolle & Dienste: IPv4/IPv6, IGMP v1/2/3, SNMP v1/v2c/v3, SSH/Telnet, DHCP Client/Relay, HTTP, Syslog, NTP, RMON, LLDP, IEEE1588 PTP, Profinet, Modbus/TCP und umfangreiche Sicherheitsfunktionen (ACL, DHCP Snooping, IP Source Guard)

Switch‑Eigenschaften (Managed)

• Prioritätswarteschlangen: 8
• Max. VLANs: 256 (VID 1–4094)
• MAC‑Tabelle: 16K Einträge
• Packet‑Buffer: 12 Mbit

Stromversorgung (Managed)

• Eingangsspannung: 9–48 VDC; Beispielstrom 3.0 A @24 V
• Stromanschluss: abnehmbarer 5‑poliger Schraubklemme; Redundanz und Verpolungsschutz unterstützt

Mechanik (Managed)

• Metallgehäuse, IP30, DIN‑Schienenmontage
• Abmessungen: 60,3 x 137,9 x 164 mm; Gewicht: 1200 g
• LEDs: PWR1, PWR2, Alarm, Run, Ring, Ring Master, RJ‑45 Link/Speed

Umgebung (Managed)

• Betriebstemperatur: 20°C bis 70°C
• Lagertemperatur: -40°C bis 85°C
• Relative Luftfeuchte: 5%–95% nicht kondensierend (bis 55°C)

Zertifizierungen / Sicherheit (Managed)

• Sicherheit: UL60950‑1 / CSA / CB (IEC/EN62368‑1 & IEC/EN60950‑1)
• EMV: FCC Part 15 Klasse A; EN 61000‑6‑4 / EN 61000‑6‑2; IEC 61000‑4‑x Prüfungen; RoHS

Technische Daten

• Produktfamilie: HIDRA SWITCH – industrielle Layer‑2‑Switches unmanaged und managed
• Ports: 5 oder 8 x RJ45 je nach Modell; Gigabit auf RJ45
• PoE: nicht unterstützt bei aufgeführten Modellen
• Versorgungsbereiche: 12–52 VDC (HIDRA05UG50000X); 9–48 VDC (HIDRA08UG80000X / HIDRA08MG80000X)
• Montage: DIN‑Schiene; Schutzart: IP30; Gehäuse: SECC / Aluminium / Metall
• Temperaturen: Betrieb modellabhängig bis -40°C bis 70°C; Lagerung -40°C bis 85°C
• Standards: IEEE 802.x‑Familie, VLAN, Flow Control; Zertifizierungen: CE/EMV, UL, FCC, ATEX (modellabhängig); RoHS
• Erweiterte Funktionen (managed): VLAN, STP/RSTP/MSTP, QoS, ACL, SNMP v1/v2c/v3, IPv6, LLDP, IEEE1588 PTP, 802.1X, Profinet/Modbus/TCP Automatisierungsprofile
