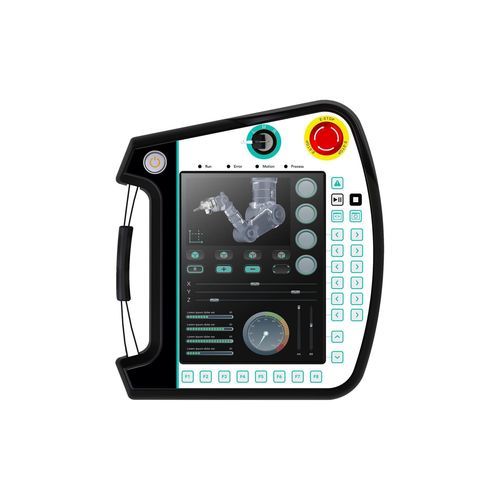

Handheld-Computer / Linux Lumia

ARM® Cortex A53Gigabit-EthernetEthernet

Produktübersicht
Lumia-Handhelds bieten Anzeige und Bedienung vor Ort, wenn der Bediener in der Nähe bewegter Maschinenteile sein muss. Typische Anwendungen sind Roboter-Lehrpendants und die Überwachung manueller Bewegungen, die gleichzeitige Steuerbefehle und manuelle Eingriffe an Aktoren ermöglichen.

Kurzbeschreibung
Das Lumia Touch Pad ist ein tragbares Bediengerät für die Nahüberwachung und -steuerung in der Robotik und bei manuellen Bewegungsabläufen. Die Verbindung zum Steuergerät erfolgt über ein integriertes geschirmtes Kabel (Ethernet oder RS232/RS485). Sicherheitsfunktionen: Notausschalter und integrierter 3-Positionen Totmannschalter. Videoseiten, Membrantastaturbelegung und LED-Status lassen sich mit der Kreo HMI-Konfigurationssoftware anpassen. Verfügbare Varianten: Embedded HMI, webHMI oder Open-Plattform für kundenspezifische Anwendungen.

Merkmale

• Leistungsstarkes RK3399 6-Kern-Mainboard (Dual-core Cortex-A72 + Quad-core Cortex-A53)
• 8" 4:3 TFT-Display (600x800) mit kapazitivem Touch
• Betriebssystem: Linux Debian 10

Zusätzliche Merkmale

• 3 Steckplätze für elektromechanische Taster und Anzeigen Ø 22 mm
• Integrierter 3-Positionen Totmannknopf
• Integriertes geschirmtes Kabel mit Ethernet und serieller Schnittstelle (RS232/RS485)

Versionen / Schlüsseltabelle (Zeilen)
Header: Embedded - HMI | webHMI | Open
Product version: Touchpad (portrait) | Touchpad (portrait) | Touchpad (portrait)
O.S.: Linux Debian 10 | Linux Debian 10 | Linux Debian 10
Application software: Kreo HMI | Chromium | Open
Display Size: 8" 4:3 (600x800) | 8" 4:3 (600x800) | 8" 4:3 (600x800)
Display technology: TFT | TFT | TFT
Display Backlight: LED | LED | LED
Display Colors: 16M | 16M | 16M
Touch Technology: Capacitive | Capacitive | Capacitive
Bezel / Chassis: ABS - black | ABS - black | ABS - black
Processor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53)
RAM - HMI: 2G DDR4 | 2G DDR4 | 2G DDR4
Mass storage: 16GB eMMC | 16GB eMMC | 16GB eMMC
Ethernet Port - HMI: 1*1Gb | 1*1Gb | 1*1Gb
Membrane keyboard: Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys
LEDs: 4 programmable LEDs | 4 programmable LEDs | 4 programmable LEDs
Slots: 2 slots available for mechanical buttons | 2 slots available for mechanical buttons | 2 slots available for mechanical buttons
Security: 3 positions dead-man button | 3 positions dead-man button | 3 positions dead-man button
COM Port: 1x RS232/RS485 | 1x RS232/RS485 | 1x RS232/RS485
USB Port: 1x USB2.0 | 1x USB2.0 | 1x USB2.0
Power Supply (Vdc): 12 - 32V DC | 12 - 32V DC | 12 - 32V DC
Consumption (W): 12W | 12W | 12W
Operating Temperature (°C): 0 to +50 °C | 0 to +50 °C | 0 to +50 °C
Storage Temperature (°C): -20 to +65 °C | -20 to +65 °C | -20 to +65 °C
Humidity: <90% (non condensing) | <90% (non condensing) | <90% (non condensing)
External dimensions (W/H/D) (mm): 227 x 238 x 101 mm | 227 x 238 x 101 mm | 227 x 238 x 101 mm
Weight (kg): 3 kg | 3 kg | 3 kg
Protection degree: IP65 all-around | IP65 all-around | IP65 all-around
Certifications: CE | CE | CE

Technische Daten

• Produktfamilie: Lumia handheld - Touch Pad
• Display: 8" 4:3 (600x800), TFT, LED-Hintergrundbeleuchtung, 16M Farben, kapazitiver Touch
• Prozessor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53)
• RAM: 2GB DDR4 (HMI)
• Massenspeicher: 16GB eMMC
• Netzwerk: 1 x 1 Gb Ethernet (integriertes geschirmtes Kabel)
• Seriell: 1 x RS232/RS485 (integriertes Kabel)
• USB: 1 x USB 2.0
• Stromversorgung: 12 - 32 V DC
• Verbrauch: 12 W
• Betriebstemperatur: 0 bis +50 °C
• Lagerungstemperatur: -20 bis +65 °C
• Relative Luftfeuchte: <90% (nicht kondensierend)
• Blende / Gehäuse: ABS - schwarz
• Abmessungen (B x H x T): 227 x 238 x 101 mm
• Gewicht: 3 kg
• Schutzart: IP65 rundum
• Sicherheitsfunktionen: Notausschalter, integrierter 3-Positions-Totmannschalter
• Slots: 2 (oder 3 je nach Variante) für mechanische / elektromechanische Tasten und Anzeigen (Ø 22 mm)
• Tastatur / LEDs: Membrantastatur-Optionen (Handheld 31 programmierbare Tasten; Handheld/Touchpad 27 programmierbare Tasten), 4 programmierbare LEDs
• Software-Optionen: Embedded HMI mit Kreo HMI, webHMI mit Chromium oder Open-Plattform für kundenspezifische Anwendungen
• Zertifizierungen: CE
