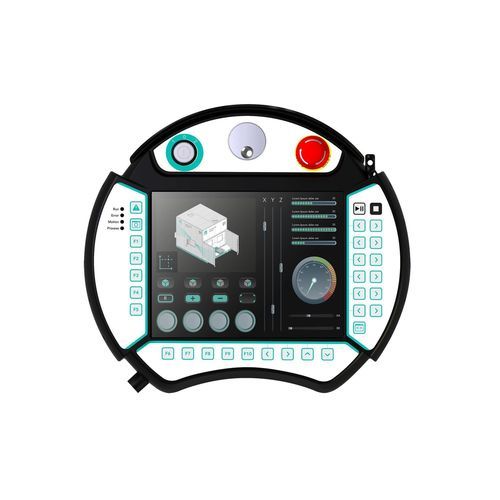

Handheld-Computer / Linux Lumia

ARM® Cortex A53Quad-CoreGigabit-Ethernet

Übersicht
Das LUMIA Handheld-HMI ist für Bediener optimiert, die nahe an beweglichen Maschinenkomponenten arbeiten und Anzeige sowie Steuerung vor Ort benötigen. Typische Einsatzzwecke sind Roboterinbetriebnahme, manuelle Positionierung und mobile Diagnose mit unmittelbarer Rückmeldung.

Hauptmerkmale

• RK3399 6‑Core Prozessor (Dual-core Cortex-A72 + Quad-core Cortex-A53)
• 8" 4:3 TFT-Display mit kapazitivem Touch (800x600)
• Betriebssystem: Linux Debian 10
• 3‑Positionen Totmannschalter und integrierte Not-Aus-Taste
• Integriertes geschirmtes Kabel mit Ethernet und RS232/RS485
• 3 Einschübe für 22 mm elektromagnetische Bedientaster/Leuchtmelder (je nach Variante bis zu 2 mechanische Taster-Slots)

Details
Die Verbindung zur Steuerung erfolgt über das integrierte geschirmte Kabel (Ethernet und seriell). Sicherheitsfunktionen umfassen die Not-Aus-Taste und den dreipositionigen Totmannschalter. HMI-Seiten, Membrantastatur-Funktionen und LED-Status sind über die Kreo HMI Konfigurationssoftware einstellbar. Das Produkt ist als Embedded HMI (Kreo HMI), webHMI (Chromium) oder als Open-Plattform für kundenspezifische Anwendungen erhältlich.

Technische Daten

• Produktversion: Handheld (Querformat)
• Display: 8" 4:3 (800x600), TFT, LED-Hintergrundbeleuchtung, 16M Farben, kapazitiver Touch
• Prozessor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53)
• RAM: 2 GB DDR4
• Speicher: 16 GB eMMC
• Netzwerk: 1 x 1 Gb Ethernet (integriertes geschirmtes Kabel)
• Seriell: 1 x RS232/RS485 (integriert)
• USB: 1 x USB 2.0
• Tastatur / I/O: Membrantastatur (Handheld 31 programmierbare Tasten / Touchpad 27 programmierbare Tasten), bis zu 2 Slots für mechanische Taster (Referenzen nennen auch 3x 22 mm Slots)
• Sicherheit: integrierte Not-Aus-Taste, 3‑Positionen Totmannschalter
• Stromversorgung: 12 - 32 V DC; Verbrauch: 12 W
• Umgebung: Betrieb 0 bis +50 °C; Lagerung -20 bis +65 °C; Luftfeuchte <90% nicht kondensierend
• Mechanik: 227 x 238 x 101 mm (B x H x T); Gewicht: 3 kg
• Schutz & Zertifikate: IP65 rundum; CE
• Softwareoptionen: Kreo HMI (Embedded), Chromium (webHMI), Open-Plattform
