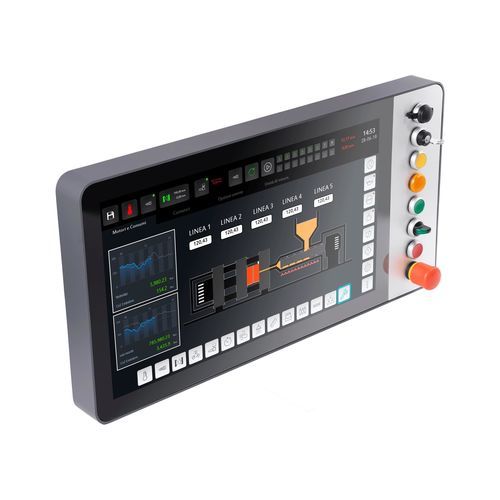

TFT-Monitor ERGO series

kapazitive Projektionstechnologiemit Multi-Touch-Screenmit kapazitivem Touchscreen

Übersicht
Flache All‑in‑one Maschinen‑Bedienstation für industrielle HMI‑Anwendungen. Das ERGO IPC FLAT lässt sich im Quer‑ oder Hochformat montieren und nimmt bis zu acht Steuer‑ und Anzeigeelemente auf. Konzipiert zur Integration als Panel‑PC oder als Monitor mit IP65‑Frontschutz.

Eigenschaften

• Integrierte HMI‑Plattform mit Vollbild‑Browseranzeige.
• Hauptdisplay: 21,5" echtes flaches, projected capacitive Multi‑Touch, 1920x1080, 300 cd/m², 50k h Backlight‑Lebensdauer.
• Anpassbares Layout mit optionaler 12,1" Soft‑Touch‑Tastatur und zusätzlichem 12,1" Sichtbereich.
• Standard 22 mm mechanische Eingabe-/Ausgabeelemente; erweiterbar auf bis zu 8 Drucktasten.
• CPU‑Optionen: x86 (Intel Atom/Celeron/Core) oder Linux i.MX6 ARM Varianten.
• VESA 100 Montage; einfache Installation in Hoch‑ oder Querformat; flache oder 120° ergonomische Version verfügbar.
• Frontschutz IP65; Betrieb 0…+50 °C; Lagerung -20…+65 °C; 90% nicht‑kondensierend.

Modelle / Vergleich
PC Control ERGO222: PC‑basierte Steuerplattform mit verschiedenen Intel‑CPU‑Optionen und optionaler 12" HMI‑Tastatur. Monitor ERGO322: Monitor‑Version mit DVI/VGA‑Eingängen und optionalem Tastatur‑Touch. Hauptunterschiede: ERGO222 für eingebettete PC‑Steuerung und erweitertes I/O; ERGO322 fokussiert auf Monitor‑Einsatz und Anzeigefunktionen.

Allgemein / Mechanisch & Umwelt
Blende / Gehäuse: Aluminiumblende / Stahlblechgehäuse. Montage: Hoch‑ und Querformat. VESA: 100. Stromversorgung: PC Control 15–36 VDC; Monitor 18–30 VDC. Typischer Verbrauch: PC‑Basis 45–50 W (+24 W Tastatur); Monitor 40 W (+24 W Tastatur). Zertifizierungen: CE.

Display / Touch / Video
Display: 21,5" TFT LED 1920x1080, 300 cd/m², 5000:1 Kontrast, 50k h Backlight. Touch: projected capacitive Multi‑Touch; Full‑Glass‑Option verfügbar. Videoeingänge abhängig von Konfiguration (VGA/DP/HDMI/DVI je nach CPU und Modell).

Computing / Schnittstellen
Betriebssysteme (PC Control): Windows 7 / Windows 10 / WES7; Linux für ARM‑Varianten verfügbar. CPU‑Optionen: J1900, J3455, Celeron J6412, Intel Core i3/i5/i7 fanless Varianten. RAM/Speicher: von 4GB bis zu 32GB RAM; interne HDD/SSD Optionen (HDD min. 500GB / SSD min. 128GB). I/O: mehrere USB 2.0/3.0 Anschlüsse, RS232/RS485 Varianten, dual Gigabit Ethernet, konfigurierbare Videoausgänge.

Drucktaster‑Erweiterung
Bis zu 8 × 22 mm Drucktaster, Notausschalter, Schalter, USB, RFID und weitere I/O‑Erweiterungen zur Maschinenintegration.

Technische Daten

• All‑in‑one Plattform für Touch‑UI und Vollbild‑Browseranzeige.
• Hauptdisplay: 21,5" Multi‑Touch, 1920x1080, 300 cd/m², 5000:1 Kontrast, 50k h Backlight‑Lebensdauer.
• Touch: projected capacitive Multi‑Touch; Full‑Glass‑Option.
• Mechanik: Aluminiumblende, Stahlblechgehäuse, VESA 100; Montage Hoch‑ und Querformat.
• Schutz & Umwelt: IP65 Front; Betrieb 0…+50 °C; Lagerung -20…+65 °C; 90% nicht kondensierend.
• Stromversorgung: PC Control 15–36 VDC; Monitor 18–30 VDC; typische Verbräuche wie oben angegeben.
• OS‑Support: Windows 7/10/WES7 und Linux für ARM‑CPUs.
• CPU: Atom/Celeron und Intel Core fanless Optionen je nach Leistungsbedarf.
• Speicher & Laufwerke: 4GB–32GB konfigurierbar; interne HDD/SSD Optionen.
• I/O: USB, serielle Schnittstellen, Ethernet und diverse Videoausgänge je nach Konfiguration.
• Zertifizierungen: CE.
