Monitor / kapazitive Projektionstechnologie ERGO series

mit Multi-Touch-ScreenPCT-TouchscreenIndustrie

Übersicht

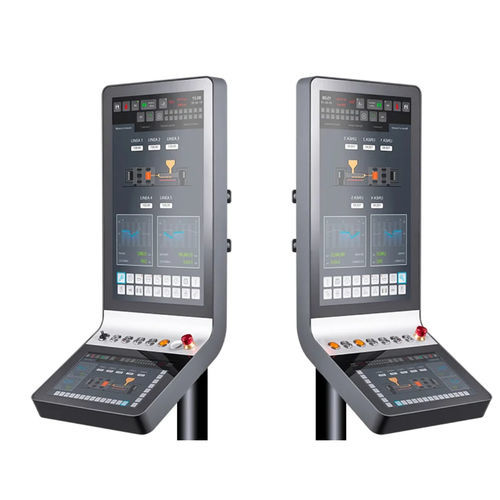

Der ERGO MONITOR 120 ist eine industrielle Bedienstation mit einem 21,5” projected‑capacitive Multi‑Touch‑Display, ausgelegt für Maschinensteuerung im Hochformat. Er kann bis zu acht 22‑mm‑Bedienelemente aufnehmen und eine optionale 12,1” Zusatz‑Touch‑Tastatur tragen.

Produktfamilie
ERGO Monitor‑Serie: integrierter Monitor mit optionaler Tastatur‑Erweiterung und konfigurierbaren Steuerungselementen für industrielle HMI‑Anwendungen.

Hauptmerkmale

• Hauptdisplay: 21,5” true flat projected capacitive Multi‑Touch, 1920×1080, 300 cd/m², Kontrast 5000:1
• Optionales Zweitdisplay: 12,1” true flat projected capacitive Multi‑Touch, 1280×800, 400 cd/m²
• Portrait‑ und Landscape‑Montage möglich; VESA 100 im Portrait‑Modus

• Bis zu 8 × 22 mm Taster/Erweiterungen (Schalter, Not-Aus, USB, RFID etc.)
• Monitor/PC‑Varianten mit DVI, VGA, HDMI oder DP-Ausgängen und USB‑B für Touch‑Steuerung
• Frontschutz IP65; Betriebstemperatur 0…+50 °C; Lagerung −20…+65 °C

Konnektivität & Erweiterung

• Ethernet: 2 × 1 Gb RJ45 (je nach CPU/Modul)
• USB: hintere USB 2.0/3.0‑Ports und USB‑B für Touch‑Interface
• Video: DVI, VGA, HDMI oder DisplayPort abhängig vom gewählten Modul

Technische Daten (Kurz)

• Stromversorgung: 15–36 VDC (PC‑Varianten) oder 18–30 VDC (Monitor‑Varianten)
• Typischer Verbrauch: ~40 W (Monitor) oder 45–50 W (PC‑Basis) + bis zu 24 W für Display‑Tastatur
• Schutzgrad: IP65 (Front); Zertifizierungen: CE
• Speicher/Laufwerke: HDD ≥ 500 GB oder SSD ≥ 128 GB (konfigurierbar)

Konfigurationen & Optionen

• Mehrere fanless CPU‑Optionen: Celeron J1900 / J3455E / J6412; Intel Core i3 / i5 / i7
• RAM: von 4 GB onboard bis 32 GB je nach CPU
• Tastaturerweiterung: 12,1” kapazitive HMI‑Tastatur mit HTML5‑Browser

Anwendungen & Hinweise

• Für industrielle HMI, Maschinenbedienfelder, Bedienerstationen und eingebettete Automatisierungssysteme
• Unterstützt Portrait‑ und Landscape‑Montage; I/O‑ und CPU‑Optionen konfigurierbar gemäß Applikationsanforderungen
