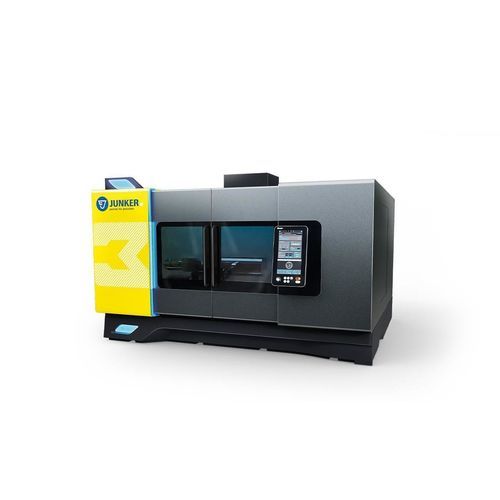

Außenrundschleifmaschine JUNICOR series

Rundfür Wellenmit 3 Spindeln

Übersicht
Die Zylinderschleifmaschine JUNICOR (Plattform 3) ist eine modulare Lösung für präzises Durchmesser- und Planschleifen von Wellen und ähnlichen Bauteilen. Konfigurierbar in den Plattformen 3S und 3L, ist sie für kleine bis mittlere Serien sowie häufige Rüstsituationen mit reduziertem Rüstaufwand ausgelegt.

Highlights

• Modulares Maschinenkonzept für konfigurierbare Produktionslayouts
• Kurze Liefer- und Durchlaufzeiten für Einzelmaschinen und Komplettlösungen
• Garantierte Ersatzteilverfügbarkeit
• Optimierte Maschinenverfügbarkeit durch reduzierte Service- und Reparaturzeiten
• Flexible Komponenten für schnelles Neurüsten in nachfolgenden Produktzyklen
• Thermische Stabilität für konstante Maßhaltigkeit
• Hohe Steifigkeit durch robuste Konstruktion
• Schnelle Inbetriebnahme durch integrierte Peripherie
• Fortschrittliche Bedienoberfläche und Software
• Bediener- und wartungsfreundliche Maschinenplattform
• Kompakte Aufstellung mit geringer Stellfläche

Schleifverfahren
Auf Plattform 3 führt die JUNICOR präzise Durchmesser- und Planbearbeitungen durch, inklusive Schrägeinstechschleifen für Turboladerwellen und andere hochpräzise Wellenbauteile.

Sonderlösungen

• Schleifspindelstock - Verschiedene Schleifspindelstock- und Tischkonfigurationen sind verfügbar, von Standardbaugruppen bis zu kundenspezifischen Lösungen, angepasst an Teilegeometrie und Produktionsanforderungen.
• Varianten des Spindelstocks - Varianten mit bis zu drei Schleifspindeln erhöhen die Verfahrensflexibilität und ermöglichen Mehrfachoperationen.

Technische Daten (ausgewählte Plattformen)
JUNICOR 3S
Schleiflänge: max. 800 mm
Spannlänge: max. 800 mm
Bauteilgewicht: max. 250 kg
Schleifscheibendurchmesser: 508/610 mm
BxTxH (ohne Peripherie): 3.250 x 2.600 x 2.200 mm

JUNICOR 3L
Schleiflänge: max. 1.600 mm
Spannlänge: max. 1.600 mm
Bauteilgewicht: max. 250 kg
Schleifscheibendurchmesser: 508/610 mm
BxTxH (ohne Peripherie): 4.050 x 2.600 x 2.200 mm

Ausstattung und Optionen

• Maschinenbett - Mineralgussbett für Dämpfung, Torsionssteifigkeit und thermische Stabilität.
• Spannvorrichtung - Patentierte 3-Punkt-Montage für schnelles Auf- und Zentrieren von Schleifscheiben, Dressierwerkzeugen und Spannmitteln; Verstellung von Reitstock und Werkstückträger per Kettenrad, Hydraulikzylinder oder CNC-Achse mit Zahnstange; optionale Airlift-Funktion.
• Längspositionierung - Tastsystem zur Messung der axialen Werkstückposition zur Kompensation von Rohteillängenabweichungen; Messwerte werden automatisch in den Schleifprozess integriert.
• Lünette - Optional: selbstzentrierende Dreipunkt-Lünette mit nachführenden Hydraulikbacken für stabile Unterstützung und ausgewogene Kraftverteilung.

Werkstücke

• Turboladerwellen
• Turbinenwellen

Produktbroschüren
Produktbroschüren sind in mehreren Sprachen verfügbar, einschließlich Englisch und Deutsch.

Technische Spezifikationen

• Serienname: JUNICOR
• Verfügbare Plattformen: 3S, 3L
• Schleifstoff: Korund
• Maschinenkonzept: modular, Plattform 3
• Anwendungen: kleine bis mittlere Serien; verschiedene Werkstoffe
• Optionen: mehrere Schleifspindelvarianten (bis zu drei Spindeln); unterschiedliche Spannsysteme; Längstastsystem; selbstzentrierende Lünette
