Kies-Abriebprüfgerät 508

Multifunktionfür Beschichtung

Produktbeschreibung

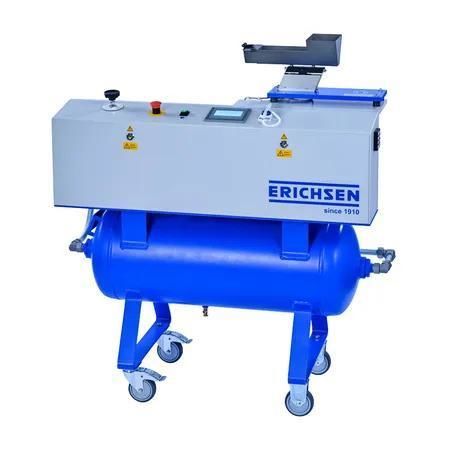

Der MULTI GRIT TESTER 508 Select – inkl. Druckbehälter – ist ein elektropneumatisch gesteuertes Steinschlagprüfgerät, das sich durch gute Wiederholbarkeit und Vergleichbarkeit der Prüfergebnisse auszeichnet. Es dient zur Beurteilung des Verhaltens von ein- und mehrschichtigen Anstrichen und ähnlichen Beschichtungen gegenüber Beanspruchungen, wie sie an Straßen- und Schienenfahrzeugen sowie an Gegenständen und Einrichtungen an Verkehrswegen durch Aufprallkörper mit kleiner Masse und hoher Geschwindigkeit verursacht werden. Die klare und übersichtliche Menüführung via Touchpanel hat passwortgeschützte Ebenen, die vor unbefugten Zugriffen (z. B. Programmänderungen) schützen. Das System ist modular aufgebaut, sodass ein Basisgerät mit geringem Aufwand für Beschussprüfungen nach VDA oder SAE umrüstbar ist.

MULTI GRIT TESTER 508 Select – VDA-Modul (Beschreibung)
Die Steinschlagprüfung nach VDA entspricht den Vorgaben nationaler und internationaler Normen. Der Beschuss der Proben erfolgt gemäß VDA mit scharfkantigem Stahlschrot, der durch Druckluft beschleunigt wird. Ein vorgeschalteter Druckluftspeicher gleicht Schwankungen im externen Druckluftnetz aus. Der Stahlschrot wird durch einen einstellbaren Vibrationsförderer automatisch zugeführt.

Zweck und Anwendung (VDA)
Der MULTI GRIT TESTER 508 Select inkl. VDA-Modul dient zur Beurteilung des Verhaltens von ein- und mehrschichtigen Anstrichen und ähnlichen Beschichtungen gegenüber Beanspruchungen durch Aufprallkörper mit kleiner Masse und hoher Geschwindigkeit; insbesondere Anwendungen an Straßen- und Schienenfahrzeugen sowie an Bauteilen im Verkehrswegebereich.

Prinzip der Prüfung (VDA)
Eine definierte Zahl von Schlagkörpern vorgegebener Form, Material- und Oberflächenbeschaffenheit trifft innerhalb eines wählbaren Zeitraums mit definierter Energie unter einem festgelegten Aufprallwinkel (54°, nach DIN/ISO) auf die Probe.

MULTI GRIT TESTER 508 Select – SAE-Modul (Beschreibung)
Im Gegensatz zum VDA-Modul wird beim SAE-Modul gewöhnlich mit definiertem Kies (gemäß ASTM D 3170) gearbeitet, der durch Druckluft beschleunigt wird. Das Beschussmaterial wird durch einen einstellbaren Vibrationsförderer automatisch zugeführt. Auf einem Multifunktionsdisplay können wahlweise Arbeitsdruck, Prüfzeit, Einstellung des Vibrationsförderers und Anzahl der durchgeführten Prüfungen (gesamt / temporär) abgelesen werden. Ein Druckluftspeicher gleicht Schwankungen in der externen Druckluftversorgung aus. Die Probenauflage des MULTI GRIT TESTER 508 Select inkl. SAE-Modul ist mit einem einstellbaren Beschusswinkel versehen. Die Einstelleinheit erlaubt eine Orientierung der Probenplatte gegenüber der Beschussrichtung im Bereich 30° bis 90° in Schritten von 15°. Im Gegensatz zur VDA-Ausführung befindet sich die Probenplatte in der SAE-Ausführung während des gesamten Beschussvorgangs vollständig innerhalb des Prüfraums. Aufgrund zahlreicher technischer Unterschiede zwischen den Versionen ist eine Prüfung nach VDA mit der SAE-Ausführung nicht vorgesehen und technisch ausgeschlossen.

Zweck und Anwendung (SAE)
Der MULTI GRIT TESTER 508 Select inkl. SAE-Modul ist ein Steinschlagprüfgerät mit einstellbarem Aufprallwinkel und ist für Prüfungen nach SAE/ASTM und verwandten Normen vorgesehen.

Prinzip der Prüfung (SAE)
Eine definierte Anzahl von Schlagkörpern mit vorgegebenen Eigenschaften trifft für eine festgelegte Zeitdauer und mit definierter Energie unter einem festgelegten Aufprallwinkel auf die Probe.

Lieferumfang

• MULTI GRIT TESTER 508 Select (Basisgerät – ohne die für die Prüfungen nach VDA bzw. SAE erforderlichen Module)
• Druckbehälter
• Betriebsanleitung

Normen

• DIN EN ISO 20567-1
• FORD FLTM BI 157-06
• RENAULT D24 1702
• PSA D24 1312
• DAIMLER DBL 5416
• SAE J 400
• ASTM D 3170

Hinweise zur Bedienung und Ausstattung

• Modulares System: Basisgerät + aufsteckbare Module (VDA manuell / VDA pneumatisch / SAE). Schneller und einfacher Wechsel der Module/Aufsätze möglich.
• Touchpanel-Menü mit passwortgeschützten Ebenen zur Vermeidung unbefugter Änderungen.
• Vibrationsförderer zur automatischen Zuführung des Beschussmaterials.

Charakteristiken / Spezifikationen

• Antrieb: Elektropneumatisch
• Display: Touch Panel
• Arbeitsdruck: (0 - 6) bar, einstellbar
• Netzanschluss: 85 - 264 VAC / 47 - 63 Hz (Steuerspannung 24 V)
• SAE-Modul (Select): ca. 34 kg
• Fülldruckbegrenzung: ca. 5 bar (VDA), 7,8 bar Überdruck (SAE), automatische Umschaltung je nach Modul
• Strahlgutförderzeit: einstellbar
• Portabel / Stationär: Stationär
• Abmessungen Basisgerät: ca. 1150 x 550 x 1350 mm (B x T x H)
• Nettogewicht Basisgerät: ca. 125 kg
• Druckluftanschluss (VDA): min. 6 bar / max. 10 bar, Verbindungsschlauch mit lichter Weite min. 13 mm erforderlich
• Druckluftanschluss (SAE): min. 8 bar / max. 10 bar, Verbindungsschlauch mit lichter Weite 19 mm erforderlich; Volumenstrom: min. 3 m³/min
