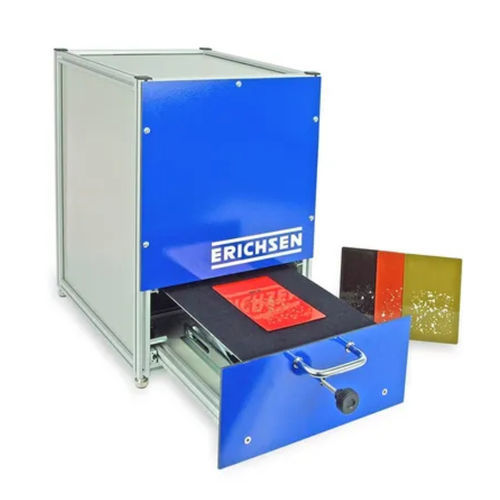

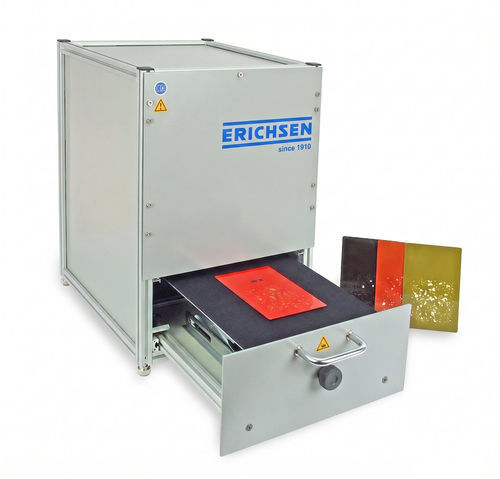

Datenanalysesystem GRITSCAN

Probenautomatischmit Kamera

Beschreibung
Das Oberflächen-Analysesystem GRITSCAN ist ein kombiniertes Hard- und Software-System zur automatischen Auswertung bei planen Beschussbildern; anschließbar via USB-Kabel an handelsübliche Laptops/PCs (vom Anwender beizustellen). Das Gerät dient zur Auswertung der Steinschlagfestigkeit nach EN ISO 20567-1. Die Anzeige der Ergebnisse erfolgt in Kennwerten (0 - 5), gemäß Bewertung nach EN ISO 20567-1, Seite 11-13. Die Bildauswertung erfolgt nach EN ISO 21227-2 Anhang A.

Funktion und Auswertung
Das GRITSCAN liefert eine automatische Auswertung und Dokumentation von Beschussbildern. Die speziell entwickelte Beleuchtungstechnik (LED) ermöglicht die Auswertung über verschiedene Kontraststufen. Die Auswertung kann durch den Anwender in einfacher Weise an die Anforderungen der Prüfung angepasst werden. Die Ergebnisse werden zusammen mit den entsprechenden Bildern in einem PDF-Format zur Verfügung gestellt.

Im Standard werden folgende Werte geliefert

• Betroffene Fläche in %
• Anzahl der Einschläge
• Kennwert 0 - 5 in 0,1 Schritten

Vorteile gegenüber reiner Softwarelösungen

• Hardware-Steuerung vollständig integriert in die Software (kein Umschalten zwischen verschiedenen Geräten notwendig)
• Bilder werden automatisch in die Software eingefügt (unbequemer Bild-Import in die Software entfällt)
• Automatisches Protokoll

Lieferumfang

• Hard- und Software GRITSCAN (USB-Stick)
• USB 3.0 A/B Leitung
• Netzteil mit Eurokabel
• Einlegestreifen für Proben > DIN A5
• Kalibrierplatte zur Standardkalibrierung
• Kalibrierfolie für Probendicke bis 30 mm
• Betriebsanleitung

Normen

• EN ISO 20567-1
• EN ISO 21227-2 Anhang A

Caractéristiques / spécifications techniques

• Bestellnummer: 24850131
• Modell: GRITSCAN
• Gewicht: ca. 12 kg
• Stromversorgung: 100 - 240 V AC, 50/60 Hz
• Max. Probendicke: 30 mm (plan)
• Max. Probengröße: 210 x 300 x 30 mm
• Abmessungen (außen): ca. 320 x 420 x 575 mm (B x T x H)
• Portabel / Stationär: Stationär
• Systemvoraussetzungen: Prozessor i5 oder vergleichbar; PC-Anschluss USB 3.0; Betriebssystem ab WIN 7 (32/64 Bit); Speicher 8 GB RAM; Monitorauflösung min. 1280 x 800 px
• Standard-Probengröße: 150 x 100 x 1 mm
