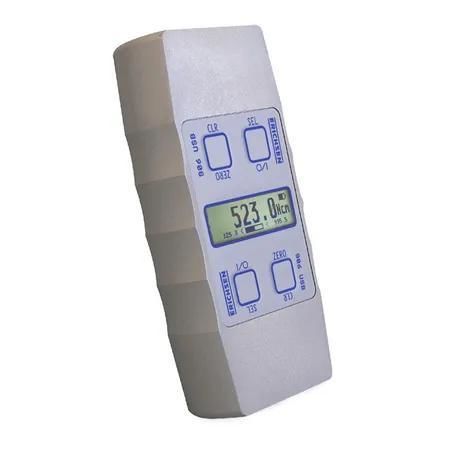

Tragbarer Kraft- und Drehmomentmessgerät PHYSIMETER® 906

digitalbatteriebetriebenmit externem Sensor

Beschreibung
Der PHYSIMETER® 906 USB ist ein tragbares Messgerät zur Erfassung mechanischer Größen auf Basis von Dehnungsmessstreifen (DMS). Es gibt zwei Varianten: Ausführung mit integriertem Kraftaufnehmer sowie Ausführung zur Anbindung eines externen Sensors. Die Versorgung erfolgt über drei Mikro‑Batterien (Typ LR03) oder über das mitgelieferte Steckernetzteil. Die Datenübertragung zum PC erfolgt über USB (USB‑Kabel im Lieferumfang). Die Mess‑ und Ausweresoftware PHYSISOFT 906 USB steht als kostenloser Download zur Verfügung.

Technische Daten

• Gewicht: ca. 500 g
• Genauigkeit: 0,2 % des Endwerts
• Schnittstelle: USB
• Spitzenwertspeicher: Maximal‑ und Minimalwert
• Ziffernhöhe: 10 mm
• Stromaufnahme: ca. 130 mA (Sensor mit 1000 Ω Messbrücke); ca. 150 mA (Sensor mit 350 Ω Messbrücke)
• Externe Versorgung: Steckernetzteil 115 V/230 V; 50/60 Hz; alternativ PC über USB
• Messgröße: Kraft
• Batteriebetrieb: 3 × LR03 (alkalisch); bei 1400 mA ca. 8 h (1000 Ω), ca. 5 h (350 Ω)
• Krafteinleitung: Innengewinde M6
• Überlastfähigkeit:
• Anzeigenauflösung: ≥1000 Teile (ab 10 % des Messbereichs)
• Wirkrichtung: Zug/Druck
• Messprinzip: Dehnungsmessstreifen (DMS)
• Betriebstemperatur: +5 °C bis +35 °C
• Referenztemperatur: (21 ± 2) °C
• Abmessungen (L x B x H): 150 x 69 x 33 mm (ohne Lasteinleitungszapfen des Sensors)
• Befestigungsbohrungen im Gehäuse: 2 × M6 (Abstand 35 mm)
• Anzeigerate Mittelwert: ca. 2 Hz
• Abtastrate Spitzenwert: ca. 1 kHz

Merkmale / Technische Spezifikationen

• Typ: Handkraftmessgerät / Kraftmesssystem
• Modell: PHYSIMETER® 906 USB
• Messprinzip: Dehnungsmessstreifen (DMS)
• Anzeige: Ziffernhöhe 10 mm, Spitzenwertspeicher, Display invertierbar
• Stromversorgung: Batterie oder Steckernetzteil; alternativ USB
• Schnittstelle: USB (Datenübertragung zum PC)
• Gehäuse: eloxiertes Aluminium mit Gewindebohrungen zur Maschinenanbindung
• Lieferumfang: inkl. USB‑Kabel, Netzteiladapter, Batterien, Koffer und Prüfzeugnis
