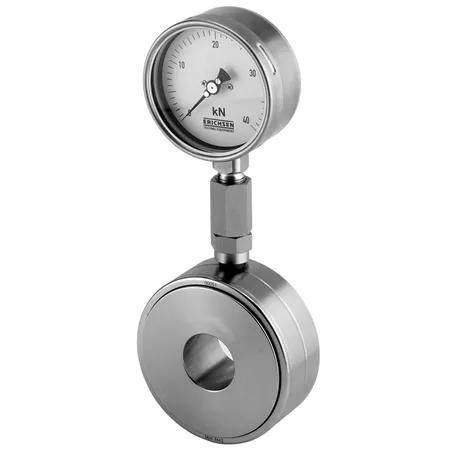

Druckkraft-Kraftaufnehmer Model 844

Ringanalogfür Wälzlager

Übersicht
Kompakter Ringkraftaufnehmer zur Messung von Axial- und Lagerkräften.

Technische Beschreibung
Die Kraftmessgeräte von ERICHSEN arbeiten mit hydraulischer Übertragung der auf einen Kolben wirkenden Kraft; der resultierende Druck wird an einem in Newton kalibrierten Anzeigeinstrument angezeigt. Hauptsächlich für statische Messungen vorgesehen: die Kraftanstiegszeit (bezogen auf die Nennlast) sollte mindestens 1 Sekunde betragen, um Beschädigungen des Anzeigeinstruments zu vermeiden. Stöße lassen sich mit geeigneten Drosseln dämpfen. Alle Kraftaufnehmer sind aus rostfreiem Stahl gefertigt.

Anwendungsbereiche
Die Serie 844 eignet sich, wenn eine Welle durch das Messgerät geführt werden muss. Sie ist für die permanente Überwachung von Axial- und Lagerkräften ausgelegt. Die Geräte besitzen ein hochgenaues 100 mm Zifferblatt mit Nullkorrektur. Mit entsprechendem Zubehör kann der Messwert fernab angezeigt und mittels Druckwandler an die PHYSIMETER ® 906 MC-E und 906 USB übertragen werden.

Ausführung

• Basisversion "A": Das Anzeigeinstrument ist über eine Schraubverbindung direkt am Kraftaufnehmer angebracht.
• Ausbauversion "B": Das Messinstrument wird über einen Hochdruckschlauch oder ein Kapillarrohr mit dem Manometer verbunden.

Lieferumfang

• Modell 844 (Basisversion "A")
• Standardmäßig mit Rohreinschränkung (tube throttle) ausgestattet
• Herstellerprüfzertifikat M

Zubehör (Beispiele)

• Vorrüstung mit Maximalzeiger für die Modelle 833 und 844 - gegen Aufpreis (Bestellnummer: 05770132)

Technische Spezifikationen

• Messgröße: Kraft
• Wirkrichtung: Druck
• Messprinzip: Hydraulisch
