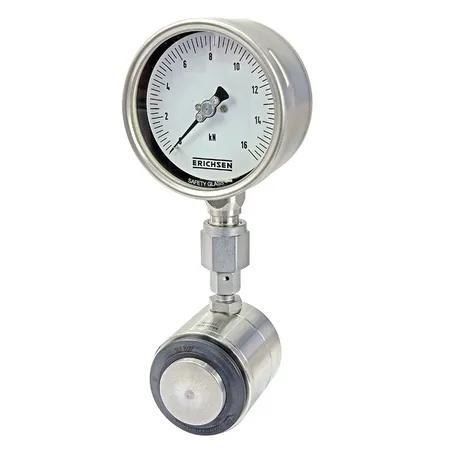

Druckkraft-Kraftaufnehmer Model 833

Ringanalogfür Prüfmaschine

Kurzbeschreibung
Kraftmessgeräte von ERICHSEN ermöglichen auf einfache und kostengünstige Art die Messung von auftretenden Kräften. Das Verfahren basiert auf der hydraulischen Übertragung von Kräften, die auf den Kolben des Kraftaufnehmers wirken. Dieser hydraulische Druck wird direkt auf einem in Newton skalierten Anzeigeinstrument wiedergegeben. Kraftmessgeräte in hydraulischer Ausführung sind bevorzugt für den statischen Einsatz bestimmt. Die Kraftanstiegszeit (auf Nennlast bezogen) sollte daher eine Sekunde nicht unterschreiten, da schnelle Lastwechsel das Anzeigeinstrument beschädigen könnten. Eventuell auftretende Schläge bei den Kraftwechseln lassen sich aber mit entsprechenden Drosseln dämpfen. Alle Kraftmessgeräte sind aus rostfreiem Stahl hergestellt.

Anwendungsbereiche
Die Kraftmessgeräte der Serie 833 sind speziell für den kontinuierlichen Gebrauch in Anlagen, Maschinen und Systemen aller Art geeignet. Diese Modellreihe besticht durch eine exakte Messuhr mit Nullpunktkorrektur und einem großen Durchmesser (100 mm). Mit Hilfe des Zubehörs kann der Messwert auch entfernt vom eigentlichen Messort auf der Anzeige abgelesen werden. Eine Übertragung der Messdaten mittels eines Messdruckwandlers an die PHYSIMETER ® 906 MC-E und 906 USB ist ebenfalls möglich.

Ausführung
Die Anzeigeeinheit der Basisversion "A" ist über eine verschraubte Verbindung direkt mit dem Kraftmessgerät verbunden. In der Ausführung "B" wird das Messinstrument mittels Hochdruckschlauch oder Kapillarrohr mit dem Manometer verbunden.

Lieferumfang

• Modell 833 (Basisversion A)
• Standardmäßig mit Drossel ausgestattet
• Herstellerprüfzertifikat M

Zubehör (Auswahl)

• DAkkS-akkreditierte Kalibrierung Hydraulisches Kraftmessgerät Modell 830, 833, 835, 844 – Eine Belastungsrichtung mit 5 Kraftstufen (Bestellnummer: 16320532)
• Auslegung der Modelle 833 und 844 mit zusätzlichem Schleppzeiger (Bestellnummer: 05770132)

Caractéristiques / spécifications techniques

• Messprinzip: Hydraulisch
• Wirkrichtung: Druck
• Meßgröße: Kraft
• Anzeigeinstrument: Messuhr mit Nullpunktkorrektur, Durchmesser 100 mm
• Material: Edelstahl (rostfrei)
• Einsatz: bevorzugt für statischen Gebrauch; Kraftanstiegszeit sollte ≥ 1 Sekunde sein
• Standardausstattung: Drossel
• Möglichkeit zur Messwertübertragung an PHYSIMETER ® 906 MC-E und 906 USB mittels Messdruckwandler
• Bestellnummer auf Seite: 02240131
• Verfügbare Varianten (andere Nennkräfte): 2,5 kN; 4 kN; 6,3 kN; 10 kN; 16 kN; 25 kN; 40 kN; 63 kN; 100 kN; 160 kN; 250 kN; 400 kN
