Härte-Prüfstand Model 450

AbriebUniversalautomatisch

Technische Beschreibung

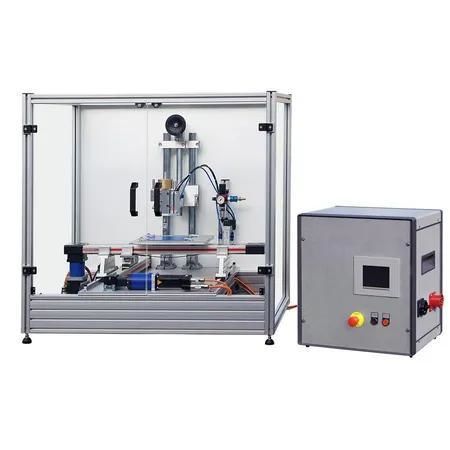

Der Kratzprüfstand nach BMW/ERICHSEN, Modell 450, ist ein SPS-gesteuertes Prüfsystem zur Durchführung reproduzierbarer Kratzprüfungen an Lack- und Kunststoffoberflächen. Das System besteht aus einem Basisgerät mit servomotorgetriebenem X‑Y‑Probentisch und manuellem Z‑Antrieb mit Universal‑Werkzeugaufnahme und pneumatischer Werkzeugzuführung sowie einer separaten Steuereinheit mit integriertem Touchscreen zur Parametereingabe. Die Prüflast wird über Aufsteckgewichte variiert.

Kratzprüfungen

• Linienkratzen = einmalige Linearbewegung
• Parameter: Länge / Geschwindigkeit
• Rubbeln = wiederholte Linearbewegungen an derselben Stelle
• Parameter: Länge / Geschwindigkeit / Anzahl
• Matrix = gitterartige Linearbewegungen
• Parameter: x‑Länge / y‑Länge / Maschenweite / Geschwindigkeit
• Kreisbahn = einmalige Kreisbewegung
• Parameter: Kreisdurchmesser / Bahngeschwindigkeit
• Lissajousfigur = Überlagerung von zwei senkrechten Sinusbewegungen mit geringfügigem Frequenzunterschied
• Parameter: Frequenz / Amplitude / Anzahl

Lieferumfang

• Kratzprüfstand nach BMW/ERICHSEN, Modell 450, bestehend aus Basisgerät und Steuereinheit
• Netzkabel CEE 16A (5 m)
• 4 Spannpratzen
• Druckluftschlauch (5 m)
• Werkzeugadapter für Prüfspitzen
• Prüfspitze nach ISO (Ø 1 mm)
• 7 Lastgewichte
• 2 Gabelschlüssel
• 2 Innensechskantschlüssel
• Betriebsanleitung

Normen

• BMW GS 97034-2
• BMW GS 97034-3
• BMW GS 97034-8
• BMW GS 97034-9
• BMW GS 97034-11

Technische Daten

• Antrieb: Elektrisch
• Maximale Geschwindigkeit: 1000 mm/s
• Stromversorgung: 400 VAC, 50/60 Hz; TN‑ oder TT‑Netz
• Probenformat (max): 350 mm x 250 mm x 5 mm (L x B x H)
• Prüfkraft: 3–30 N
• Ritzgeometrien: Van Laar, Bosch, ISO, Clemen, BMW etc.
• Prüflastbereich: (3–30) N // (1‑N‑Abstufung)
• Druckluftversorgung: min. 5 bar, max. 10 bar
• Basisgerät Gewicht, netto: ca. 115 kg
• Steuereinheit Abmessungen (B x T x H): ca. 600 mm x 450 mm x 570 mm
• Steuereinheit Gewicht, netto: ca. 40 kg
• Basisgerät Abmessungen (B x T x H): ca. 1100 mm x 720 mm x 1000 mm

Charakteristiken / Spezifikationen

• SPS‑gesteuerte Bedienung mit Touchscreen
• Servomotorgetriebener X‑Y‑Tisch und manueller Z‑Antrieb mit pneumatischer Werkzeugzuführung
• Variable Prüflast durch Aufsteckgewichte (3–30 N)
• Mehrere programmierbare Prüfmodi (Linie, Rubbeln, Matrix, Kreisbahn, Lissajous)
• Geeignet für Lack‑ und Kunststoffoberflächenprüfungen in F&E und Qualitätskontrolle
