Dynamisches Viskosimeter Model 458

LabormanuellHandgerät

Übersicht
Das Viskositäts-Nomogramm Modell 458 ist ein handliches Umrechnungstool zur Konversion von Viskositätsangaben zwischen mehreren Einheitensystemen und zur Anpassung an unterschiedliche Bezugstemperaturen. Es kombiniert ein Viskositätsnomogramm und eine temperaturabhängige Viskositätsskala auf einer beidseitig nutzbaren Drehscheibe für einen direkten Vergleich.


Funktionen und Aufbau
Das VISKOSITÄTS-NOMOGRAMM rechnet Viskositätsdaten für Bezugstemperaturen zwischen 15 C und 25 C in folgende Einheiten um:

• cSt mm²·s⁻¹
• cP mPa·s
• Grad Engler
• Krebs-Stormer-Einheiten
• Gardner-Holdt-Einheiten
• Auslaufsekunden
• nach ISO 2431 (4 mm)
• ASTM D 1200 (Ford Nr. 3, Nr. 4)
• DIN 53 211

Viskositäts-Temperatur-Abhängigkeit
Die TEMPERATURABHÄNGIGE VISKOSITÄTSSKALA ermöglicht die Umrechnung von Viskositätsdaten für Bezugstemperaturen im Bereich 5 C bis 30 C. Die Umrechnung erfolgt durch Ablesung benachbarter, gegeneinander verdrehter Skalen (Rechenschieberprinzip) und basiert auf einem Temperaturkoeffizienten von 5,5 %/C.


Konstruktion und Funktion

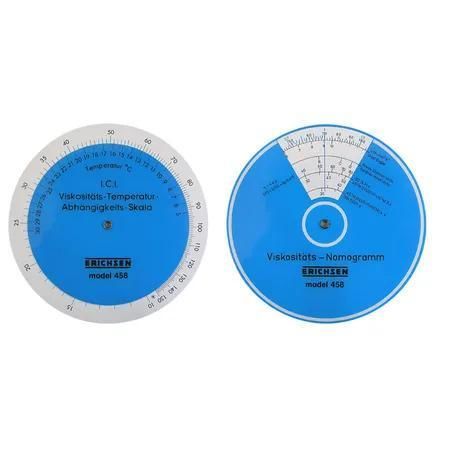

Die beiden Nomogramme sind auf einer Drehscheibe kombiniert, die von beiden Seiten genutzt werden kann. Ein direkter Vergleich unterschiedlicher Viskositätseinheiten ist über eine einfache Zeigerablesung möglich. Die Umrechnung zwischen kinematischen (cSt mm²·s⁻¹) und dynamischen (cP mPa·s) Einheiten erfordert die Angabe der Flüssigkeitsdichte im Bereich 0,7–1,5 g/cm³. Die Verwendung der Nomogramme setzt voraus, dass die Prüfflüssigkeiten annähernd Newtonsches Verhalten zeigen.


Lieferumfang

• Viskositäts-Nomogramm und temperaturabhängige Viskositätsskala, Modell 458
• Etui

Technische Daten

• Bestellnummer: 00990131
• Bezugstemperaturbereich (Nomogramm): 15 C – 25 C
• Temperaturabhängige Skala: 5 C – 30 C
• Temperaturkoeffizient für die Umrechnung: 5,5 %/C
• Dichtebereich für kinematisch/dynamisch Umrechnung: 0,7–1,5 g/cm³
• Ausführung: beidseitig nutzbare Drehscheibe (Nomogramme)
• Empfohlene Flüssigkeiten: annähernd Newtonsches Verhalten
• Versand: möglich innerhalb von drei Arbeitstagen
