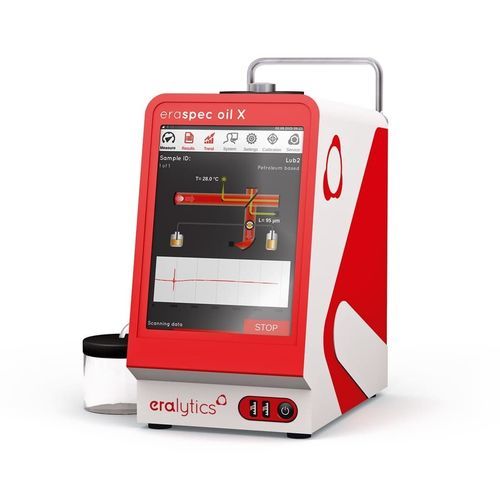

FT-IR-Spektrometer eraspec oil X

MittelinfrarotLaborfür Innenbereich/für Außenbereich

Überblick
Das eraspec oil X ist ein Labor‑Mid‑FTIR‑Analysator für die Untersuchung von Schmierölen. Er liefert ein detailliertes FTIR‑Fingerprinting aus kleinen Probenvolumina (2–4 mL) mit schnellen, automatisierten Messungen und werkseitiger Kalibrierung. Das Gerät ist kompakt und geeignet für Laborarbeitsplätze, mobile Labore und Feldeinsätze; es verfügt über eine integrierte Referenzzelle und hohe Messgenauigkeit.

Normen

• ASTM E2412
• ASTM D2668
• ASTM D7214
• ASTM D7412
• ASTM D7414
• ASTM D7415
• ASTM D7418
• ASTM D7624
• ASTM D7844
• ASTM D8340
• DIN 51452
• DIN 51453
• IEC 60590
• IEC 60666
• JOAP

Hauptmerkmale

• Patentiertes mid‑FTIR‑Interferometer mit Laser und temperaturgeregeltem Design
• Kleinster laborfähiger FTIR‑Analysator für Schmieröle im Metallgehäuse
• Mindestprobenvolumen: 2 mL (mit Zwischenreinigung) / 4 mL bei Probenverdrängung
• Probenviskosität bis zu 1 000 mm2/s bei 20 °C
• Automatisierte Messung mit integrierter Referenzzelle und optimiertem Zwei‑Positionen‑Zellendesign (kein Lösungsmittelreferenz erforderlich)
• Messzeit: 60 Sekunden; Aufwärmzeit: 30 Sekunden
• Integrierter, austauschbarer Filter zur Vermeidung von Verstopfungen; Reinigung durch Spülen mit der nächsten Probe oder Lösungsmittel
• Integrierter PC, mehrsprachiger 8,4" Farb‑Touchscreen, Ethernet, 5× USB‑A, 1× USB‑B, RS232; Wi‑Fi via USB‑Dongle; optional Tastatur, Maus und Barcodeleser
• Direkte LIMS‑Anbindung per LAN; Ergebnisausgabe als CSV oder PDF
• Onboard‑Datenbank: ca. 30 000 Testberichte und Spektren

Messvorgehen

• Probe‑ID eingeben, Öltyp und Messmethode wählen
• Probe mit Spritze von oben in die Messzelle einfüllen
• RUN drücken (Mess‑ und Referenzsequenzen werden auf dem Display visualisiert)

Abgedeckte Parameter (Tabellen in Zeilen konvertiert)
Degradation
Oxidation — Normen: ASTM E2412, D7414, JOAP, DIN 51453 — Einheit: A/cm
Nitration — Normen: ASTM E2412, D7624, JOAP, DIN 51453 — Einheit: A/cm
Sulfation — Normen: ASTM E2412, D7415, JOAP — Einheit: A/cm

Additive
ZDDP — Normen: ASTM E2412, D7412, JOAP — Einheiten: A/cm, %, wt%
Phenolische Antioxidantien — Normen: ASTM D2668, IEC 60666 — Einheiten: %, wt%
Aminische Antioxidantien — Einheiten: %, wt%
Aromaten — Norm: IEC 60590 — Einheit: %

Kontaminationen
Ruß — Normen: ASTM E2412, JOAP, DIN 51452 — Einheiten: A/cm, wt%
Wasser — Normen: ASTM E2412, JOAP — Einheiten: A/cm, wt%
Ethylenglykol (Frostschutz) — Normen: ASTM E2412, JOAP — Einheiten: A/cm, wt%
Dieselkraftstoff — Normen: ASTM E2412, JOAP — Einheiten: A/cm, wt%
Benzin — Normen: ASTM E2412, JOAP — Einheiten: A/cm, wt%
FAME — Einheit: wt% (eralytics Kalibrierung)
Polyolester — Einheit: wt% (eralytics Kalibrierung)
Phosphatester — Einheit: wt% (eralytics Kalibrierung)

Technische Daten

• Verfügbare Testmethoden: ASTM E2412, D2668, D7214, D7412, D7414, D7415, D7418, D7624, D7844, D8340, DIN 51452, DIN 51453, IEC 60590, IEC 60666, JOAP
• Spektrometertyp: Patentiertes mid‑FTIR‑Interferometer; Laser und temperaturgeregeltes Design
• Messzelle: 100 μm Messweg; zusätzliche integrierte Referenzzelle; optimiertes Zwei‑Positionen‑Zellendesign
• Kalibrierung: Werkskalibrierung für Ruß, Wasser, Glykol, Antioxidantien
• Messprinzip: Direkte Trendanalyse (Absorption an definierten Wellenlängen) und spektrale Subtraktion (Frischöl‑Spektrum als Referenz)
• Messzeit: 60 Sekunden; Aufwärmzeit: 30 Sekunden
• Füllmodus: Befüllung mit Spritze
• Probenviskosität: Bis zu 1 000 mm2/s bei 20 °C
• Probenvolumen: Mind. 4 mL mit Probenverdrängung; Mind. 2 mL mit Zwischenreinigung
• Reinigung: Spülen mit der nächsten Probe oder Lösungsmittel; integrierter, austauschbarer Filter
• Schnittstellen: Integrierter PC mit Ethernet, 5× USB‑A, 1× USB‑B, RS232; Wi‑Fi via USB‑Dongle; direkte LIMS‑Konnektivität per LAN; Export CSV/PDF; optionale Tastatur, Maus und Barcodeleser
• Display: 8,4" mehrsprachiger Farb‑Touchscreen
• Fernsteuerung: Fernwartung via Ethernet
• PC‑Software: erasoft RCS und erasoft OCM
• Ergebnisdatenbank: Ca. 30 000 detaillierte Testberichte und Spektren intern gespeichert
• Alarmverfolgung: Alle Alarmmeldungen mit Ergebnissen gespeichert
• Stromversorgung: 85–264 V AC, 47–63 Hz, max. 150 W; Feldbetrieb: 12 V DC Fahrzeugbatterie (Adapter verfügbar)
• Betriebsbedingungen: 5 °C–45 °C, bis 90 % rF (nicht kondensierend)
• Abmessungen / Gewicht (B×T×H): 18,0 × 28,6 × 29,3 cm / 7 kg
