Primär-Schredder MSB-E series

SekundärZweiwellenfür Elektronikschrott

Produktbeschreibung

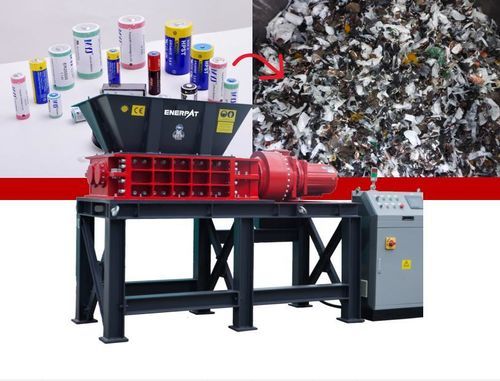

Der Enerpat Doppelwellen-Zerkleinerer ist für die zweistufige Verarbeitung von Alt-Lithiumbatterien in einer Recyclinganlage konzipiert. Er führt Grob- und Feinzerkleinerung durch und bereitet das Material für nachfolgende Pyrolyse- und mechanische Sortierprozesse vor. Er arbeitet mit niedriger Drehzahl und hohem Drehmoment, bei geringem Geräuschpegel und effizientem Energieverbrauch.

Wesentliche Vorteile

• Zweistufiges Zerkleinerungskonzept: MSB‑E800 — Grobzerkleinerung <=200 mm → MSB‑E600 — Feinzerkleinerung <=30 mm.
• Doppelwellen-Schneidmesser: Kombination aus Scheren und Reißen für gleichmäßige Partikelgröße.
• Niedrige Drehzahl und hohes Drehmoment — erhöhte Sicherheit beim Verarbeiten geladener Zellen.
• CE-Konformität; hohe Durchsatzleistung und lange Lebensdauer.

Rolle in der Recyclinglinie
Der Doppelwellenzerkleinerer ist die Anlage der ersten Stufe: er gewährleistet die Primärzerkleinerung auf Fraktionen <200 mm und die Sekundärzerkleinerung auf Fraktionen <30 mm und bereitet das Material für Pyrolyse und mechanische Trennung vor.

Verarbeitbare Materialien
Nach vorheriger Demontage und vollständiger Entladung eignen sich folgende Lithium-Zelltypen:

• Zylindrische Zellen (inkl. 18650, 21700, 4680 usw.).
• Prismatische Zellen mit starrer Gehäuse.
• Pouch-Zellen (laminiert).
• Kleine Batteriemodule.

Einschränkungen: Hochfeste Schrauben >8 mm Durchmesser, Stahl-/Aluminiumbleche >2 mm Dicke und Edelstahl >1 mm Dicke sind nicht zulässig.

Maximale Größe des zu verarbeitenden Materials (nach Typ)
Zelltyp | Gehäusematerial | Länge (mm) | Breite (mm) | Dicke (mm) | Durchmesser (mm)
Zylindrisch | Stahl | ≤350 | / | / | ≤32
Prismatisch | Aluminium oder Stahl | ≤330 | ≤200 | ≤30 | /
Pouch | Aluminium‑Kunststoff-Folie | ≤350 | ≤200 | ≤10 | /
Mobiltelefon | Aluminium‑Kunststoff-Folie | ≤100 | ≤60 | ≤12 | /
Blade-Akku | Aluminium oder Stahl | ≤600 | ≤90 | ≤12 | /

Wesentliche Komponenten der Anlage

• Demontierbarer Zerkleinerungskörper — für Wartung und Verlängerung der Lebensdauer.
• Schwerlast-Planetengetriebe — Zahnräder aus duktiler verschleißfester Legierung, gehärtet und geschliffen.
• Modulares Messersystem — werkzeuglose Austauschmodule; Messerwerkstoffe: hochharte Legierungen (z. B. 9CrSi, 55SiCr).
• Elektrische Anlage auf Basis SPS (SIEMENS/SCHNEIDER) und Touch-HMI.
• Dichtungssystem — mehrlagiger Schutz gegen Staub und Feuchtigkeit.
• Hilfszuführung und rotierender Siebkorb (optional) — zur Regelung der Zuführung und Partikelgröße.
• Keilwellenwelle — steife Verbindung zwischen Getriebe und Hauptwelle zur Übertragung hoher Stoßbelastungen.

Produktspezifikation
Empfohlene Modelle: MSB-E600 und MSB-E800. Technische Daten (Hauptparameter):
Modell: MSB-E600 | MSB-E800
Maschinenabmessung (L×B×H): 2170×1600×1840 | 2700×1300×1850
Länge der Zerkleinerungskammer (mm): 600 | 800
Auswurfhöhe (mm): 640 | 640
Messerdurchmesser (mm): φ270-300 | φ270-450
Geschwindigkeit (U/min oder Positionsparameter): 9-32 | 10-32
Messerwerkstoff: deutsch (hochfeste Legierung) | deutsch (hochfeste Legierung)
Messerdicke (mm): 20/30 | 20/30
Motorleistung (kW): 30 | 15/30/60
Trichtervolumen (L): 650 | 750
Maschinengewicht (kg): ca. 2100 | ca. 2300

Technische Merkmale / Spezifikationen

• Zweistufiges Zerkleinerungsschema: Primär <200 mm → Sekundär <30 mm.
• Messer aus hochharten Legierungen, modulare Austauschbarkeit, Lebensdauer ~30% über dem Standard.
• Verstärktes Stahlgetriebe, gehärtete Zahnräder für hohe Verschleißfestigkeit.
• Steuerung: SPS SIEMENS/SCHNEIDER, Touch-HMI für einfache Bedienung.
• Mehrstufiger Schutz gegen Staub und Feuchtigkeit für zuverlässigen Betrieb unter harten Zerkleinerungsbedingungen.
• Optionen: Hilfszuführung, rotierendes Sieb, Motorleistungs-Konfigurationen auf Anfrage.
