Elastische Kupplung ECW

Edelstahlfür Hygienefür Lebensmittel

Produktübersicht
ENEMAC Edelstahlkupplungen entsprechen den strengen Hygienevorschriften der Lebensmittelherstellung und Pharmaindustrie und können ebenfalls im Bereich der Medizintechnik und in Reinräumen eingesetzt werden. Bei der Herstellung im Hygienic Design werden Edelstähle A2 und A4 verwendet. Die Produktpalette umfasst Sicherheitskupplungen, Wellenkupplungen, Lamellenkupplungen, Metallbalgkupplungen und Distanzkupplungen für hygiene-sensible Anwendungen.

Sicherheitskupplungen — für direkte Antriebe

• ECWB | Mit Metallbalganbau und Klemmnaben
  • Nennmoment (TA): 5 Nm - 900 Nm
  • Bohrungsdurchmesser (ØD1): 8 mm - 62 mm
  • Bohrungsdurchmesser (ØD2): 10 mm - 65 mm
  • Besonderheiten: spielfrei, hohe Torsionssteife
• ECWD | Mit Elastomeranbau und Klemmnaben
  • Nennmoment (TA): 5 Nm - 900 Nm
  • Bohrungsdurchmesser (ØD1): 8 mm - 70 mm
  • Bohrungsdurchmesser (ØD2): 10 mm - 65 mm
  • Besonderheiten: steckbar, schwingungsdämpfend

Sicherheitskupplungen — für indirekte Antriebe

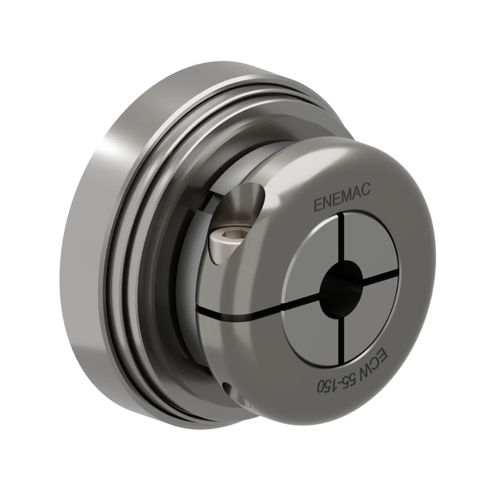

• ECW | Mit integriertem Kugellager
  • Nennmoment (TA): 5 Nm - 900 Nm
  • Bohrungsdurchmesser (ØD): 10 mm - 65 mm
  • Wellenanbindung: Klemmringnabe
  • Besonderheiten: für hohe Lagerkräfte

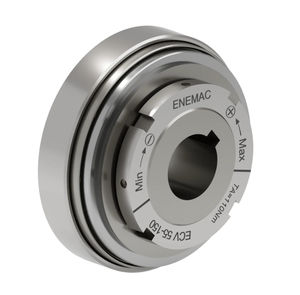

• ECV | Mit integriertem Kugellager
  • Nennmoment (TA): 5 Nm - 900 Nm
  • Bohrungsdurchmesser (ØD): 8 mm - 58 mm
  • Wellenanbindung: Passfedernut
  • Besonderheiten: für hohe Lagerkräfte
• ECE_ES | Kompakte Bauweise für enge Platzverhältnisse
  • Nennmoment (TA): 2 Nm - 900 Nm
  • Bohrungsdurchmesser (ØD): 10 mm - 50 mm
  • Wellenanbindung: Passfedernut
  • Besonderheiten: für Flanschanbauten in hygiene-sensiblen Anlagen
• ECG_ES | Mit schmaler Gleitlagerstelle
  • Nennmoment (TA): 2 Nm - 900 Nm
  • Bohrungsdurchmesser (ØD): 10 mm - 50 mm
  • Wellenanbindung: Passfedernut
  • Besonderheiten: für Ketten- oder Zahnriemenantriebe in hygiene-sensiblen Anlagen
• ECI_ES | Mit breiter Gleitlagerstelle
  • Nennmoment (TA): 2 Nm - 900 Nm
  • Bohrungsdurchmesser (ØD): 10 mm - 50 mm
  • Wellenanbindung: Passfedernut
  • Besonderheiten: für Zahnriemenantriebe in hygiene-sensiblen Anlagen
• ECR | Gekapselte Ausführung
  • Nennmoment (TA): 15 Nm - 350 Nm
  • Bohrungsdurchmesser (ØD): 16 mm - 42 mm
  • Wellenanbindung: Passfedernut
  • Besonderheiten: für Ketten- oder Zahnriemenantriebe in hygiene-sensiblen Anlagen
• ECS_ES | Optional mit Kettenrad (Rutschkupplung)
  • Nennmoment (TA): 1 Nm - 950 Nm
  • Bohrungsdurchmesser (ØD): 6 mm - 8 mm
  • Wellenanbindung: Passfedernut
  • Besonderheiten: Rutschkupplung für einfache Ketten- oder Zahnriemenantriebe

Wellenkupplungen

• EWJ | Elastomerkupplungen — schwingungsdämpfend, für hygiene-sensible Einsätze
  • Nennmoment (TA): 6 Nm - 650 Nm
  • Bohrungsdurchmesser (ØD1/ØD2): 6 mm - 70 mm
  • Wellenanbindung: Klemmnabe
  • max. Drehzahl (n): 29000 1/min

Lamellenkupplungen

• EWZK_ES | Für Schwerlastanwendungen im Freien
  • Nennmoment (TA): 40 Nm - 7000 Nm
  • Bohrungsdurchmesser (ØD1/ØD2): 10 mm - 110 mm
  • Wellenanbindung: Passfedernut
  • max. Drehzahl (n): 14500 1/min

Metallbalgkupplungen

• EWC | Standardbaureihe für hygiene-sensible Einsätze
  • Nennmoment (TA): 1.5 Nm - 1000 Nm
  • Bohrungsdurchmesser (ØD1/ØD2): 3 mm - 90 mm
  • Wellenanbindung: Klemmnabe
  • max. Drehzahl (n): 23000 1/min
• EWR | Einfache Montage in hygiene-sensiblen Bereichen
  • Nennmoment (TA): 10 Nm - 1200 Nm
  • Bohrungsdurchmesser (ØD1/ØD2): 7 mm - 85 mm
  • Wellenanbindung: Halbschalennabe
  • max. Drehzahl (n): 28000 1/min

Distanzkupplungen

• EWLC | Mit variabler Baulänge bis 3 m
  • Nennmoment (TA): 10 Nm - 1200 Nm
  • Bohrungsdurchmesser (ØD1/ØD2): 7 mm - 85 mm
  • Wellenanbindung: Halbschalennabe
  • Längenbereich: 92 mm - 3000 mm

Technische Spezifikationen

• Materialien: Edelstahl A2 und A4 (Hygienic Design)
• Anwendungsbereiche: Lebensmittelherstellung, Pharmaindustrie, Medizintechnik, Reinräume
• Produktfamilien: Sicherheitskupplungen (direkt/indirekt), Wellenkupplungen, Lamellenkupplungen, Metallbalgkupplungen, Distanzkupplungen
• Nennmomentbereiche: von 1 Nm bis 7000 Nm (je nach Typ)
• Bohrungsdurchmesserbereiche: von 3 mm bis 110 mm (je nach Typ)
• Wellenanbindungen: Klemmnabe, Klemmringnabe, Passfedernut, Halbschalennabe
• Max. Drehzahlen (je nach Typ): z. B. EWJ 29000 1/min, EWC 23000 1/min, EWZK_ES 14500 1/min, EWR 28000 1/min
• Längenbereich Distanzkupplungen: bis 3000 mm
• Besonderheiten: spielfrei, hohe Torsionssteife, schwingungsdämpfend, steckbar, gekapselte Ausführungen, kompakte Bauweisen für enge Platzverhältnisse, Rutschkupplungsvarianten
