Elastische Kupplung ECV

EdelstahlKlemmbefestigungfür Hygiene

Übersicht
ENEMAC Edelstahlkupplungen entsprechen den strengen Hygienevorschriften der Lebensmittelherstellung und Pharmaindustrie und können ebenfalls in der Medizintechnik und in Reinräumen eingesetzt werden. Bei der Herstellung werden Edelstähle A2 und A4 verwendet. CAD-Daten und technische Datenblätter sind für die einzelnen Typen verfügbar.

Sicherheitskupplungen – Für direkte Antriebe

• ECWB | Mit Metallbalganbau und Klemmnaben: Nennmoment (TA): 5 Nm - 900 Nm; Bohrungsdurchmesser (ØD1): 8 mm - 62 mm; Bohrungsdurchmesser (ØD2): 10 mm - 65 mm; Besonderheiten: spielfrei, hohe Torsionssteife.
• ECWD | Mit Elastomeranbau und Klemmnaben: Nennmoment (TA): 5 Nm - 900 Nm; Bohrungsdurchmesser (ØD1): 8 mm - 70 mm; Bohrungsdurchmesser (ØD2): 10 mm - 65 mm; Besonderheiten: steckbar, schwingungsdämpfend.

Sicherheitskupplungen – Für indirekte Antriebe

• ECW | Mit integriertem Kugellager: Nennmoment (TA): 5 Nm - 900 Nm; Bohrungsdurchmesser (ØD): 10 mm - 65 mm; Wellenanbindung: Klemmringnabe; Besonderheiten: für hohe Lagerkräfte.

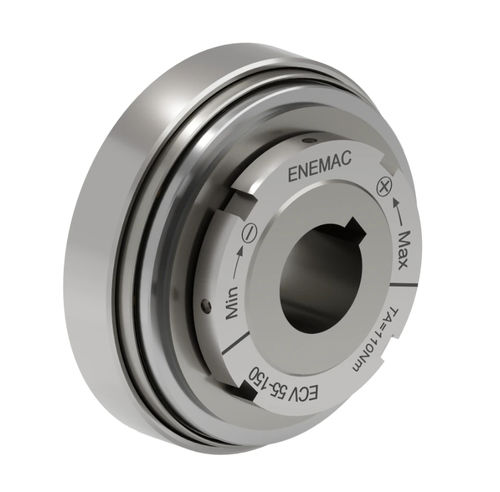

• ECV | Mit integriertem Kugellager: Nennmoment (TA): 5 Nm - 900 Nm; Bohrungsdurchmesser (ØD): 8 mm - 58 mm; Wellenanbindung: Passfedernut; Besonderheiten: für hohe Lagerkräfte.
• ECE_ES | Kompakte Bauweise für enge Platzverhältnisse: Nennmoment (TA): 2 Nm - 900 Nm; Bohrungsdurchmesser (ØD): 10 mm - 50 mm; Wellenanbindung: Passfedernut; Besonderheiten: für Flanschanbauten in hygiene-sensiblen Anlagen.
• ECG_ES | Mit schmaler Gleitlagerstelle: Nennmoment (TA): 2 Nm - 900 Nm; Bohrungsdurchmesser (ØD): 10 mm - 50 mm; Wellenanbindung: Passfedernut; Besonderheiten: für Ketten- oder Zahnriemenantriebe in hygiene-sensiblen Anlagen.
• ECI_ES | Mit breiter Gleitlagerstelle: Nennmoment (TA): 2 Nm - 900 Nm; Bohrungsdurchmesser (ØD): 10 mm - 50 mm; Wellenanbindung: Passfedernut; Besonderheiten: für Zahnriemenantriebe in hygiene-sensiblen Anlagen.
• ECR | Gekapselte Ausführung: Nennmoment (TA): 15 Nm - 350 Nm; Bohrungsdurchmesser (ØD): 16 mm - 42 mm; Wellenanbindung: Passfedernut; Besonderheiten: für Ketten- oder Zahnriemenantriebe in hygiene-sensiblen Anlagen.
• ECS_ES | Optional mit Kettenrad: Nennmoment (TA): 1 Nm - 950 Nm; Bohrungsdurchmesser (ØD): 6 mm - 8 mm; Wellenanbindung: Passfedernut; Besonderheiten: Rutschkupplung für einfache Ketten- oder Zahnriemenantriebe.

Wellenkupplungen – Elastomerkupplungen

• EWJ | Schwingungsdämpfend, für hygiene-sensible Einsätze: Nennmoment (TA): 6 Nm - 650 Nm; Bohrungsdurchmesser (ØD1/ØD2): 6 mm - 70 mm; Wellenanbindung: Klemmnabe; max. Drehzahl (n): 29000 1/min.

Wellenkupplungen – Lamellenkupplungen

• EWZK_ES | Für Schwerlastanwendungen im Freien: Nennmoment (TA): 40 Nm - 7000 Nm; Bohrungsdurchmesser (ØD1/ØD2): 10 mm - 110 mm; Wellenanbindung: Passfedernut; max. Drehzahl (n): 14500 1/min.

Wellenkupplungen – Metallbalgkupplungen

• EWC | Standardbaureihe für hygiene-sensible Einsätze: Nennmoment (TA): 1.5 Nm - 1000 Nm; Bohrungsdurchmesser (ØD1/ØD2): 3 mm - 90 mm; Wellenanbindung: Klemmnabe; max. Drehzahl (n): 23000 1/min.
• EWR | Einfache Montage in hygiene-sensiblen Bereichen: Nennmoment (TA): 10 Nm - 1200 Nm; Bohrungsdurchmesser (ØD1/ØD2): 7 mm - 85 mm; Wellenanbindung: Halbschalennabe; max. Drehzahl (n): 28000 1/min.

Distanzkupplungen

• EWLC | Mit variabler Baulänge: Nennmoment (TA): 10 Nm - 1200 Nm; Bohrungsdurchmesser (ØD1/ØD2): 7 mm - 85 mm; Wellenanbindung: Halbschalennabe; Länge: 92 mm - 3000 mm.

Hinweis
Für jeden Typ sind CAD-Dateien und Datenblätter verfügbar. Die Produkte sind konzipiert für hygiene-sensible Einsatzbereiche (Lebensmittelindustrie, Pharma, Medizin, Reinraum).

Caractéristiques / spécifications techniques

• Materialien: Edelstähle A2 und A4 (Hygienic Design).
• Geeignete Branchen: Lebensmittelindustrie, Pharmazeutische Industrie, Medizin- und Reinraumtechnik, Maschinen- und Anlagenbau.
• Verfügbare Dokumente: CAD-Modelle und technische Datenblätter für jeden Typ.
• Produktklassen auf der Seite: Sicherheitskupplungen (direkt/indirekt), Wellenkupplungen (Elastomer, Lamelle, Metallbalg), Distanzkupplungen.
