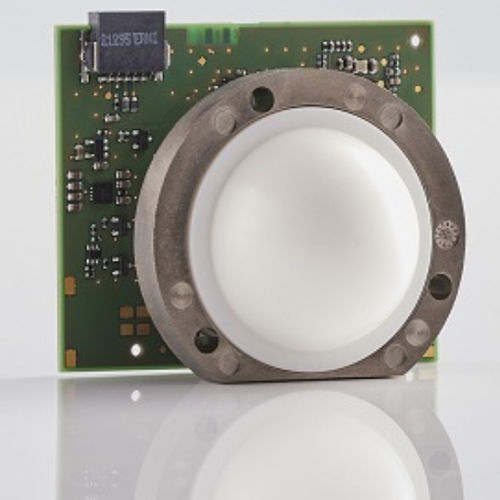

FMCW-Radar-Füllstandsensor USR30

für Feststoffefür Flüssigkeitenmit Digitalausgang

Produktbeschreibung
Der USR30 ist die kleinste Baugröße der neuen Radarsensoren für kundenspezifische OEM-Applikationen. Er bietet die komplette Funktionalität des UTR30 ohne Gehäuse und ohne definierten elektrischen Anschluss. Das Signal wird digital (UART) ausgegeben und kann applikationsgerecht weiterverarbeitet werden. Der Sensor kann an das Zielmedium und die Messbedingungen angepasst werden.

Vorteile

• Präzise Messung nach der Laufzeitmethode Time-of-Flight (ToF): kontinuierliche, berührungslose Messung bis zu 35 m in Tanks und Silos sowie Pegelmessung in Gewässern.
• Einfache Parametrierung: Anpassung von Parametern wie Medium (Feststoff/Flüssigkeit), Leer/Voll, Blockdistanz und Empfindlichkeit (niedrig/mittel/hoch) für kundenspezifische Anwendungen.

Technologie

• Laufzeitmethode Time-of-Flight (ToF)
• Radar (FMCW, 80 GHz)

Sicherheit und Konformität

• Konform nach ETSI EN 302 729
• Freifeld-Funkzulassungen auf Komponentenebene (FCC, ISED)
• RoHS- und REACH-konform

Weiterführende Informationen
Auf der Produktseite sind weiterführende technische Informationen und eine Broschüre verfügbar.

Technische Daten

• Messbereich: 0–35 m
• Genauigkeit: ±2 mm (Flüssigkeiten), ±10 mm (Feststoffe)
• Abstrahlwinkel: 8°
• Betriebstemperatur: -40°C … 85°C
• Medium: Feststoffe und Flüssigkeiten mit Dielektrizitätszahl (DK) > 1,9
• Versorgung: Digitalteil 1,8 … 3,3 V (MCU); Analog-/RF-Teil: 3,5 … 5,5 V
• Ausgang: Digital UART (8N1 inverted, 230 kBaud)
• Einstellbare Parameter: Medium (Feststoff/Flüssig), Leer/Voll, Blockdistanz, Empfindlichkeit
• Technologie: Time-of-Flight (ToF), Radar FMCW 80 GHz
• Sicherheits- und Zulassungsmerkmale: ETSI EN 302 729, FCC/ISED (Komponentenebene), RoHS/REACH
