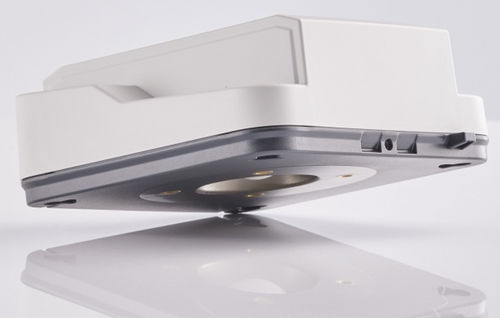

FMCW-Radar-Füllstandsensor UTR30

für Feststoffefür Flüssigkeitenmit Digitalausgang

Kurzbeschreibung
Das Radarmodul UTR30 ermöglicht eine kontinuierliche, berührungslose Messung von Füllständen in Tanks, Silos sowie Pegelständen an Gewässern. Die Messung erfolgt nach dem Time-of-Flight-Prinzip (ToF) und ist für Distanzen bis zu 35 m geeignet. Das Modul ist als reiner Sensor oder als kundenspezifisch konfiguriertes Modul mit definierten elektrischen und Prozessanschlüssen erhältlich.

Vorteile

• Präzise ToF-Messung
  Kontinuierliche, berührungslose Messung nach Laufzeitprinzip liefert genaue Distanzwerte bis 35 m. Die Radartechnologie bleibt zuverlässig bei Bewegungen, schnellen Temperaturwechseln und rauen Umgebungsbedingungen.
• Flexible Parametrierung
  Sensorparameter lassen sich anwendungsbezogen anpassen: Medium (fest/flüssig), Empfindlichkeit (niedrig/mittel/hoch), Leer/Voll-Schwellen und Blockdistanz.
• Anwendungsspezifische Konfiguration
  Gehäuse, elektrische Anschlüsse, Prozessanschluss und Kommunikationsschnittstellen können projektbezogen angepasst werden.

Technische Daten

• Messbereich: 0–35 m
• Genauigkeit: ±2 mm (Flüssigkeiten), ±10 mm (Feststoffe)
• Abstrahlwinkel: 8°
• Betriebstemperatur: -40 °C … 85 °C
• Medium: Feststoffe & Flüssigkeiten mit DK > 1,9
• Versorgung: Digitalteil 1,8 … 3,3 V (MCU); Analogteil 3,5 … 5,5 V (RF)
• Ausgang: Digital UART (8N1 inverted, 230 kBaud), RS422 (M12)
• Parametrierungsoptionen:
  • Medium (Feststoff/Flüssig)
  • Leer/Voll
  • Blockdistanz
  • Empfindlichkeit

Technologie

• Laufzeitmethode (ToF)
• Radar: FMCW, 80 GHz

Anwendungsspezifische Konfiguration

• Gehäusedesign
• Elektrischer Anschluss (M12, Pin-Header, etc.)
• Prozessanschluss (G1 1/2, MNPT 1/2″)
• Wählbare Kommunikationsschnittstellen

Sicherheit und Konformität

• Funkzulassung: ETSI EN 302 729 konform
• Funkzulassungen auf Modulebene (FCC, ISED) verfügbar
• RoHS- und REACH-konform

Weiterführende Informationen
Technische Informationen (TI) und eine Broschüre sind als PDF-Dokumente mit detaillierten Produkt- und Konfigurationsdaten verfügbar.

Technische Spezifikationen

• Modell: UTR30
• Messprinzip: Time-of-Flight (ToF)
• Frequenz/Technologie: FMCW, 80 GHz
• Messbereich: 0–35 m
• Genauigkeit: ±2 mm (Flüssigkeiten) / ±10 mm (Feststoffe)
• Abstrahlwinkel: 8°
• Betriebstemperatur: -40 °C … 85 °C
• Versorgungsspannung: Digital 1,8 … 3,3 V; Analog 3,5 … 5,5 V
• Schnittstellen: UART (invertiert, 230 kBaud), RS422 (M12)
• Medium: Feststoffe & Flüssigkeiten (DK > 1,9)
