Differenzdrucksensor Deltacore USD70

piezoresistivSiliziummit Spannungsausgang

Übersicht
Die Differenzdrucksensoren USD70 liefern präzise Messungen in kleinen Messbereichen bei hoher Überlastfestigkeit. Silizium-piezoresistive Sensoren mit geschweißter Metallmembran, ausgelegt für Prozess- und Umweltanwendungen. Einsatzgebiete: Füllstands-, Volumen- oder Massemessung in Flüssigkeiten und Gasen, Differenzdrucküberwachung (z. B. Filter, Pumpen) und Durchflussmessung (Volumen- oder Massenstrom).

Vorteile

• Standardisierte Messbereiche: 0…10 mbar und 0…30 mbar verfügbar.
• Brückenausgang: nicht kompensierter Brückenausgang (mV/V).
• Hohe Überlastfestigkeit: bis zu 160 bar einseitig, 240 bar beidseitig.
• Edelstahl-Ausführung: Werkstoff 316 L standardmäßig für Prozessverträglichkeit.
• Zuverlässige Messwerte: hohe Genauigkeit, Reproduzierbarkeit und Langzeitstabilität.
• Anpassbar: andere Membranmaterialien und Füllöle auf Anfrage erhältlich.

Technischer Aufbau und Hinweise

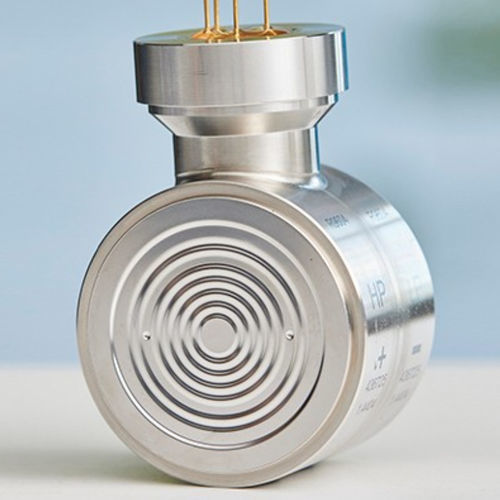

Silizium-piezoresistiver Differenzdrucksensor mit geschweißter Metallmembran. Die Sensoren werden unverstärkt (nicht kompensierter Brückenausgang) geliefert und können vom Anwender oder bei der Transmitterintegration kompensiert und kalibriert werden. Der Sensor dient als Basis für den Aufbau von Differenzdrucktransmittern.

Standardisierte Messbereiche

• 0…10 mbar / 1 kPa — Überlastbereich: 160 bar (einseitig), 240 bar (beidseitig)
• 0…30 mbar / 3 kPa — Überlastbereich: 160 bar (einseitig), 240 bar (beidseitig)

Ausgangssignal und Energieversorgung

• Empfohlene Versorgung: Konstantstromversorgung, <1 mA
• Brückenwiderstand: 4,3…5,6 kΩ (25°C)
• Ausgangssignal (Spanne): 10 mbar: 9…19 mV; 30 mbar: 18…34 mV

Baugröße und Einsatzbedingungen

• Baugröße: Ø 55 mm x 40 mm
• Umgebungs-/Prozesstemperatur: -40 bis +85°C
• Lagerungstemperatur: -40 bis +85°C

Zusatzinformation
Varianten mit hoher Überlastfestigkeit sind auf Produktseiten und Datenblättern angegeben. Optionen: unterschiedliche Membranmaterialien und Füllöle auf Anfrage bestellbar.

Technische Daten

• Modell: Deltacore USD70
• Sensortyp: Silizium-piezoresistiver Differenzdrucksensor mit geschweißter Metallmembran
• Messbereiche: 0…10 mbar (1 kPa) und 0…30 mbar (3 kPa)
• Überlastfestigkeit: typ. 160 bar (einseitig), 240 bar (beidseitig); Varianten im Datenblatt
• Brückenausgang: nicht kompensierter Brückenausgang (mV/V); Spanne: 10 mbar = 9…19 mV, 30 mbar = 18…34 mV
• Brückenwiderstand: 4,3…5,6 kΩ (bei 25°C)
• Empfohlene Versorgung: Konstantstrom, <1 mA
• Material: Edelstahl 316 L Standard; andere Membranmaterialien auf Anfrage
• Füllöl: optional, auf Anfrage
• Genauigkeit/Stabilität: hohe Genauigkeit, Reproduzierbarkeit und Langzeitstabilität
• Baugröße: Ø 55 mm x 40 mm
• Betriebstemperatur: -40 bis +85°C (Umgebung/Prozess)
• Lagerungstemperatur: -40 bis +85°C
• Ausgang: nicht kompensierter Sensor — Kompensation und Kalibrierung durch Kunden oder bei der Transmitterintegration
• Dokumentation: Technische Informationen und Broschüre verfügbar (siehe Produktdokumente)
