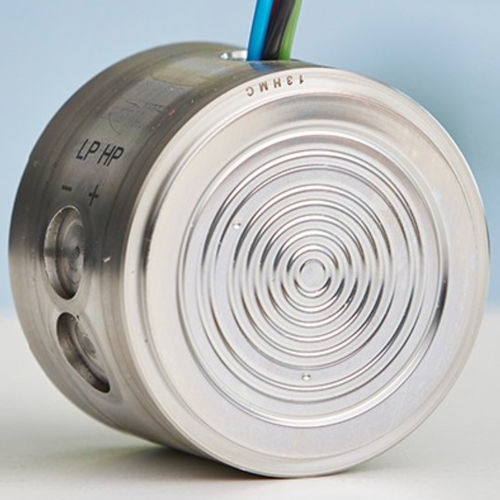

Differenzdrucksensor Deltacore USD50B

piezoresistivSiliziumEdelstahl

Produktbeschreibung
Die Differenzdrucksensoren USD50B mit piezoresistivem Silizium-Sensor und geschweißter Metallmembran sind für Prozess- und Umweltindustrien konzipiert. Typische Anwendungen umfassen Füllstand-, Volumen- und Massemessungen in Flüssigkeiten oder Gasen, Differenzdrucküberwachung (z. B. an Filtern und Pumpen) sowie Durchflussmessung (Volumen- oder Massenstrom).

Vorteile

• Messbereiche Messbereiche von 10 mbar bis 40 bar sorgen für breite Anwendbarkeit.
• Brückenausgangssignal Unkompensiertes Brückenausgangssignal (mV/V) mit Kabelanschluss.
• Hohe Überlastfestigkeit Einseitig bis zu 160 bar (optional 420 bar), beidseitig bis zu 240 bar (optional 630 bar).
• Material Gehäuse Gehäuseausführung in Edelstahl 316L.
• Verlässliche Messungen Hohe Genauigkeit, Reproduzierbarkeit und Langzeitstabilität.
• Individuell anpassbar Verschiedene Membranmaterialien und Füllöle auf Wunsch wählbar.

Standardisierte Messbereiche

• 0…100 mbar / 10 kPa (Überlastbereich: 160 bar einseitig, 240 bar beidseitig)
• 0…500 mbar / 50 kPa (Überlastbereich: 160 bar einseitig, 240 bar beidseitig)
• 0…3 bar / 300 kPa (Überlastbereich: 160 bar einseitig, 240 bar beidseitig)
• 0…16 bar / 1,6 MPa (Überlastbereich: 160 bar einseitig, 240 bar beidseitig)
• 0…40 bar / 4 MPa (Überlastbereich: 160 bar einseitig, 240 bar beidseitig)

Optional erhöhter Überlastbereich
420 bar (einseitig), 630 bar (beidseitig).

Ausgangssignal und Energieversorgung

• Empfohlen: konstante Stromspeisung < 1 mA
• Brückenwiderstand: 4,3…5,6 kΩ (bei 25 °C)
• Ausgangssignal (Spanne): 22…55 mV/V

Baugröße und Betriebsbedingungen

• Baugröße: Ø 55 mm x 40 mm
• Umgebungs-/Prozesstemperatur: -40 bis +85 °C
• Lagerungstemperatur: -40 bis +85 °C

Hinweise zur Verwendung
Die Sensoren sind unkompensiert und dienen als Basis für den Aufbau von Differenzdrucktransmittern. Eine kundenseitige Kompensation und Kalibrierung für die jeweilige Applikation ist vorgesehen.

Weiterführende Unterlagen
Technische Informationen und eine Broschüre zu kundenspezifischen Sensoren und Komponenten sind verfügbar (PDF-Dokumente).

Charakteristiken / Spezifikationen technische

• Produkttyp: Silizium-Differenzdrucksensor (piezoresistiv), geschweißte Metallmembran
• Modell: USD50B
• Messbereiche: 10 mbar bis 40 bar (standardisierte Bereiche siehe oben)
• Überlastfestigkeit: einseitig bis 160 bar (optional 420 bar), beidseitig bis 240 bar (optional 630 bar)
• Ausgangssignal: unkompensiertes Brückenausgangssignal 22…55 mV/V (Spanne)
• Brückenwiderstand: 4,3…5,6 kΩ (25 °C)
• Empfohlene Versorgung: konstante Stromspeisung < 1 mA
• Material Gehäuse/Membran: Edelstahl 316L (verschiedene Membranmaterialien optional)
• Füllöle: verschiedene Füllöle wählbar
• Baugröße: Ø 55 mm x 40 mm
• Betriebstemperaturbereich: -40 bis +85 °C
• Lagerungstemperaturbereich: -40 bis +85 °C
• Hinweis: Sensoren sind unkompensiert; für den Einsatz als Transmitter kundenseitige Kompensation/Kalibrierung erforderlich
