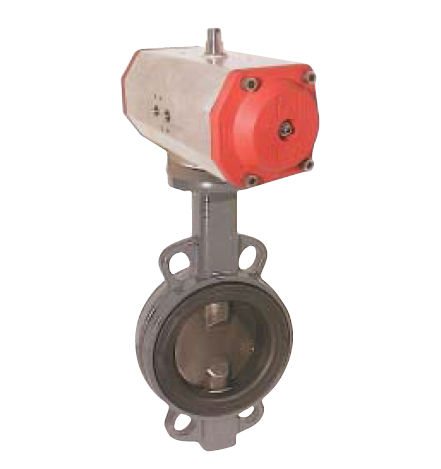

Absperrklappe TA-ED seriespneumatisch gesteuertfür Wasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Absperrklappe
- Betätigung
- pneumatisch gesteuert
- Medium
- für Wasser
- DN
50 mm
(1,969 in)- Druck
Max: 10 bar
(145 psi)Min: 0 bar
(0 psi)- Temperatur
Max: 180 °C
(356 °F)Min: -25 °C
(-13 °F)
Beschreibung
BAUFORM
1-teilige Körperkonstaiktion,
mit auswechselbarer Manschette zum Ein-
klemmen zwischen zwei Flansche nach
EN 1092-1 Typ 11 Form B (PN10/PN16).
Ab DN 50 Baulange nach EN 558-1 Reihe 20.
BETÄTIGUNG
Pneumatisch doppelt- oder einfachwirkend
ANSCHLUß
Flansch DN40 ... DN300
PN 10, PN 16, AISI 150
BETRIEBSDRUCK
zwischen 2 Flanschen:
max. 16bar
Aluminium-Gehäuse max. 10bar
PTFE-Manschette max. 6bar
als Endklappe:
max. 6bar
STEUERDRUCK
6 ... 8bar
(Bei niedrigerem Steuerdruck bitte anfragen)
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von END-Armaturen GmbH & Co. KG anzeigenMessen
Sie können diesen Hersteller auf den folgenden Messen antreffen
Weitere Produkte von END-Armaturen GmbH & Co. KG

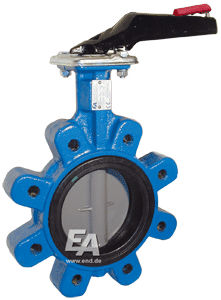

Absperrklappen
