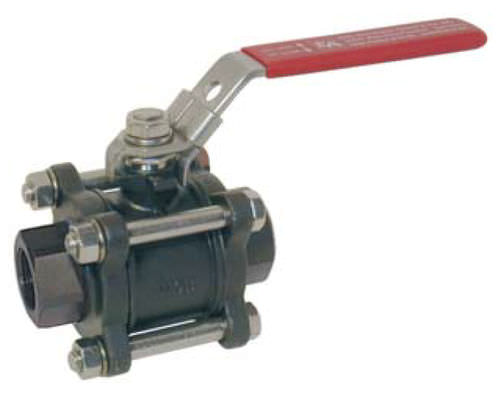

Kugelventil ZE seriesmanuellSteuerungfür Wasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugel
- Betätigung
- manuell
- Funktion
- Steuerung
- Medium
- für Wasser
- Korpus
- Kohlenstoffstahl
- Anzahl Wege
- 2-Wege
- DN
15 mm
(0,591 in)- Druck
Min: 0 bar
(0 psi)Max: 64 bar
(928,2 psi)- Temperatur
Min: -30 °C
(-22 °F)Max: 180 °C
(356 °F)
Beschreibung
BAUFORM
3-teilige Körperkonstruktion, mit vollem zylin-
drischen Durchgang.
Stempelung nach AD-Merkblatt A4.
BETÄTIGUNG
90°-Drehung des Handhebels.
ANSCHLUß
Innengewinde Va" bis 4", DIN 2999
NPT-Innengewinde, nur %" bis 2'/2"
Anschweißenden DN 10 - DN 100.
BAULÄNGE
Gewinde DIN 3202 M3
Anschweißenden DIN 3202 S13
BETRIEBSDRUCK
Grobvakuum bis Nenndruck. (Bis 80°C.)
Für Betriebstemperaturen über +80°C siehe
Druck-Temperatur-Diagramm.
NENNDRUCK
Va" -1": PN64
DN10-DN25: PN64
1%"_4": PN40
DN32-DN100: PN40
